DK50PR5/DK100PR5探规系列现货应，厂家授权代理，售后技术有保证！

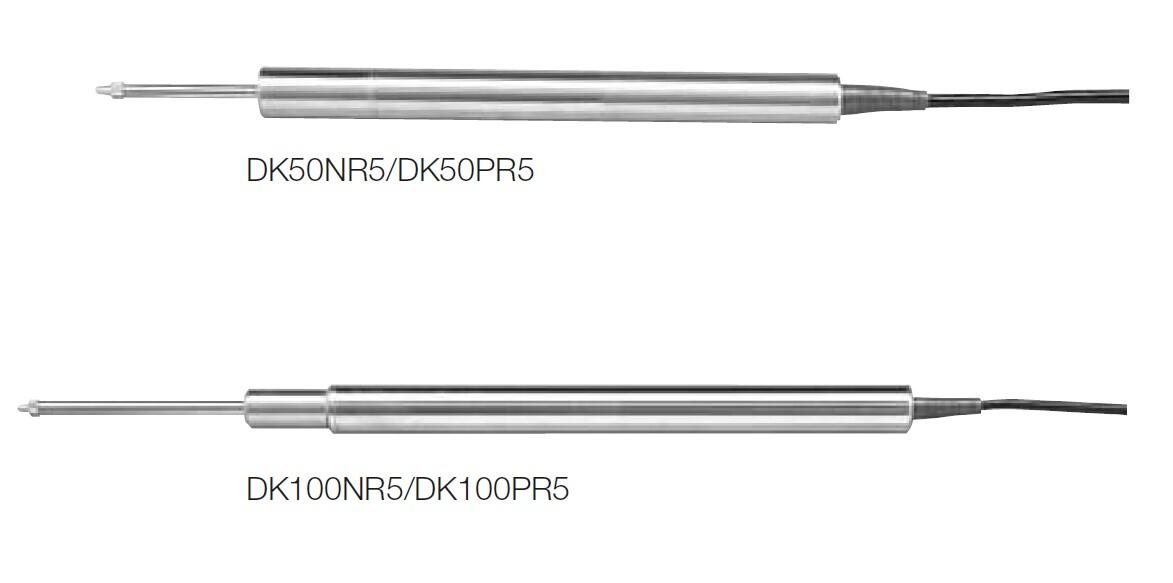

日本索尼Magnescale 高精度测量探规DK50/100系列:
高精度,坚固型探规,适用安装于各种机器

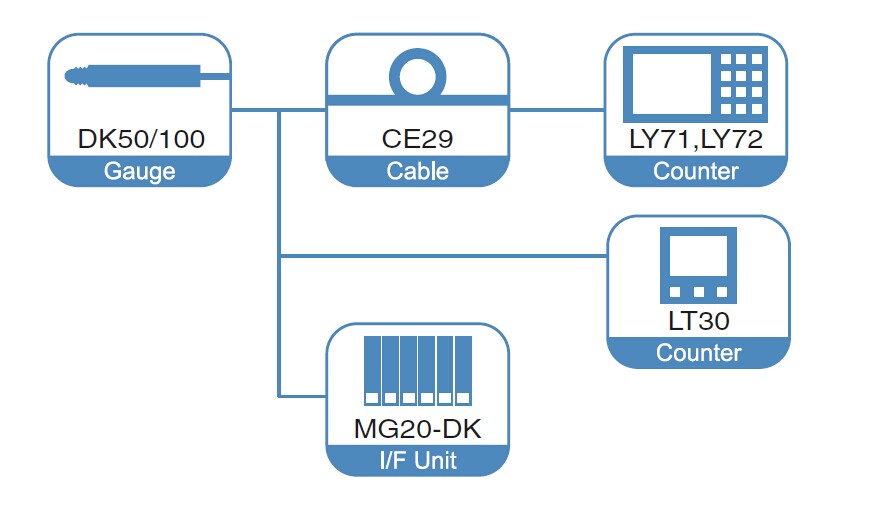

高度规DK50/DK100:DK50PR5,DK50NR5,DK100PR5,DK100NR5,精度2μm，分辨率0.5μm，测量行程50mm/100mm，出线缆最长可达22m,A/B/Z三相差动信号输出（符合EIA-422标准），内建式原点。配用产品MG系列，LY71,LY72,LT30
产品特点：
日日本索尼Magnescale 高精度测量探规DK50/100系列特点
1.量测范围:50mm/1.97",100mm/3.94"
2.精度：2μm(DK50PR5/50NR5),4μm(DK100PR5/100NR5)
3.解析度：0.5μm
4.适用于各种工厂作业环境.
5.高量测力(DK50PR5/100PR5)
6.低量测力(DK50NR5/100NR5)
7.直接连接至A/B相数显器
2.精度：2μm(DK50PR5/50NR5),4μm(DK100PR5/100NR5)
3.解析度：0.5μm
4.适用于各种工厂作业环境.
5.高量测力(DK50PR5/100PR5)
6.低量测力(DK50NR5/100NR5)
7.直接连接至A/B相数显器
技术参数：
型号名称 | DK50NR5 | DK50PR5 | DK100NR5 | DK100PR5 | |
输出 | A/B/Z三相差动信号输出(符合EIA-422标准) | ||||
解析度*1 | 0.5μm | ||||
量测范围 | 50mm | 100mm | |||
精度(温度20℃) | 2μm | 4μm | |||
量测力(温度20℃) | 向上 | __ | 4.9N以下 | __ | 4.9N以下 |
侧向 | 0.9±0.4N | 1.8±0.65N | |||
向下 | 1.3±0.5N | 2.1±0.55N | |||
原点 | 1点(距离转轴1mm) | ||||
最大反应速度 | 250 m/min | ||||
耐震动(10 to 2000 Hz) | 150 m/s2 | ||||
耐冲击(11ms) | 1500 m/s2 | ||||
保护等级 | IP50 | IP64 | IP50 | IP64 | |
作业温度 | 0℃ to 50℃ | ||||
储存温度 | -20℃ to 60℃ | ||||
电源电压 | DC +5V | ||||
消耗功率 | 1 W 以下 | ||||
线缆长度*2 | 约2.5m | ||||
线缆直径 | Ø20 0-0.013mm | ||||
重量*3 | 大约360g | 大约630g | |||
量测头 | DZ-122(按装螺丝M2.5) | ||||
输出线缆长度 | 最长22m | ||||
保证行程次数 | 保证能量测至少5百万次而不产生暴冲 | ||||
配件 | + P M4*5螺丝(2个),说明书 | ||||
*1:当连结至LT30系列,MG系列和LY70系列时,须先设定解析度,详细资讯请参考相关说明手册.
*2:延长线(选配)请参考P10 DK 802 A/B
*3:标示重量为全重量但不包含线缆以及电气分割功能机盒.
*4 要视Magnescale Co.,Ltd. 所定义的监定测试而定。

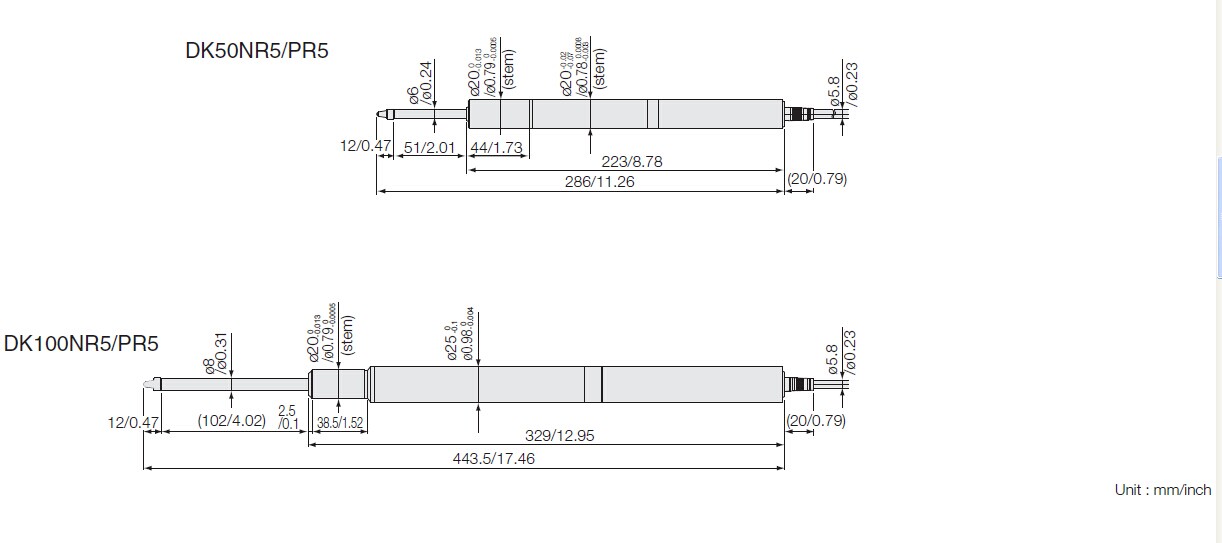

产品尺寸：
