JCXU系列读数头
简单介绍：
JCXU2 读数头采用 的大面积单场扫描技术、自动增益控制技术、自动纠偏
技术，可以有效降低污染的影响，读数头内置的ADC细分可以提供更大带宽,同时更有
效降低细分噪声和细分误差，配合滤波在保证低位置噪声和平滑的速度控制情况下，可达到
20nm 的有效分辨率，内置 REF 参考原点和限位输出，并提供标准的差分 TTL 数字增量接口，
多色的 LED 集成在读数头上盖上，可指示信号强度，方便安装。
特点：
分辨率20nm
极强的抗污染能力：大面积单场扫描技术，大于100条栅线同时扫描，有效降低灰尘等其他污染物带来的影响。带宽，低细分误差：内置ADC和滤波电路，提供的带宽、的分辨率、动态响应，更低的细分误差。自动增益控制，自动纠偏：自动增益控制、自动纠偏电路与算法，提供更稳定的信号输出。多色指示灯提示信号强度，方便安装。
SinCos 1Vpp、差分TTL信号接口。内置 REF 原点与限位信号。
JCXU2读数头优秀的抗污染能力
大面积单场扫描技术

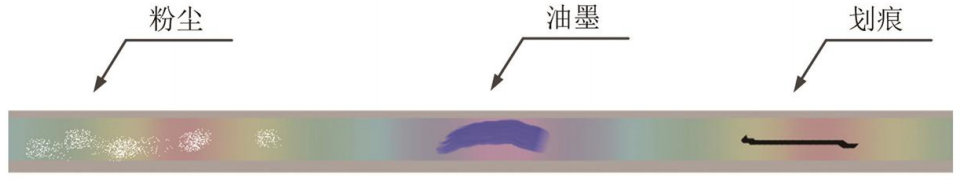

经测试，在使用JCXUS不锈钢栅尺时，JCXU2读数头在经过类似上图的粉尘、
油墨、划痕等污染的情况下，测量精度仅受到几十纳米的影响，且信号的李萨茹图形仅幅值受到一
点影响，不会出现直流偏差，幅值不均等失真。更不会导致读数头无法工作。
单场扫描的抗污染能力：
经测试在使用JCXUS不锈钢栅尺时，JCXU2读数头在经过类似上图的粉尘、
油墨、划痕等污染的情况下，测量精度仅受到几十纳米的影响，且信号的李萨茹图形仅幅值受到一
点影响，不会出现直流偏差，幅值不均等失真。更不会导致读数头无法工作。

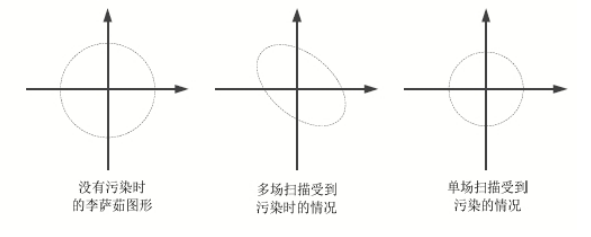

JCXU2读数头的单场扫描只在一个传感器上输出Sin+，Sin-，Cos+，Cos-信号，不同于四场扫描
需要四个传感器输出信号，当栅尺上有污染时，信号的幅值，同时发生变化，不会造成李萨茹图形失真
自动增益控制技术
JCXU2读数头使用SINPO新天光电自动增益控制技术，在读数头与栅尺之间的间距发生变
化时（多数发生在读数头调节安装时），或读数头运动速度发生变化时，信号的幅值都会发生变化，
JCXU2读数头的自动增益控制技术可以使这些信号的幅值始终保持稳定，保证输出精度。

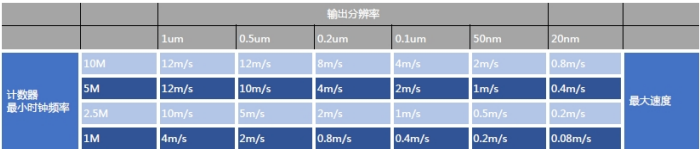

速度与分辨率、频率关系：

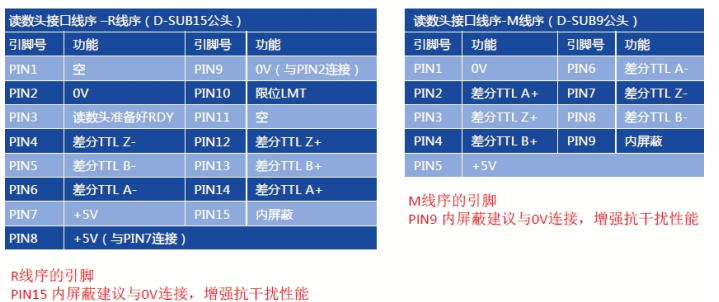

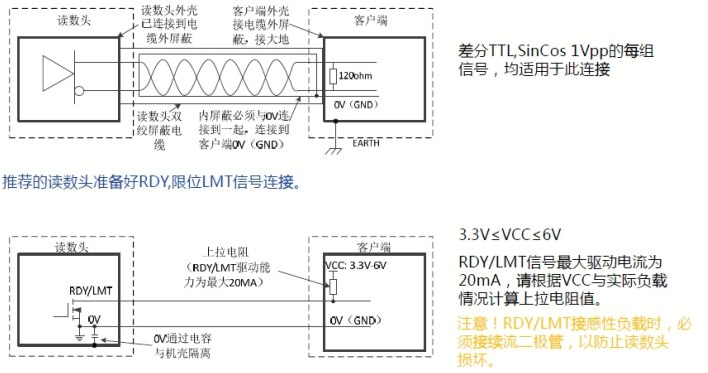

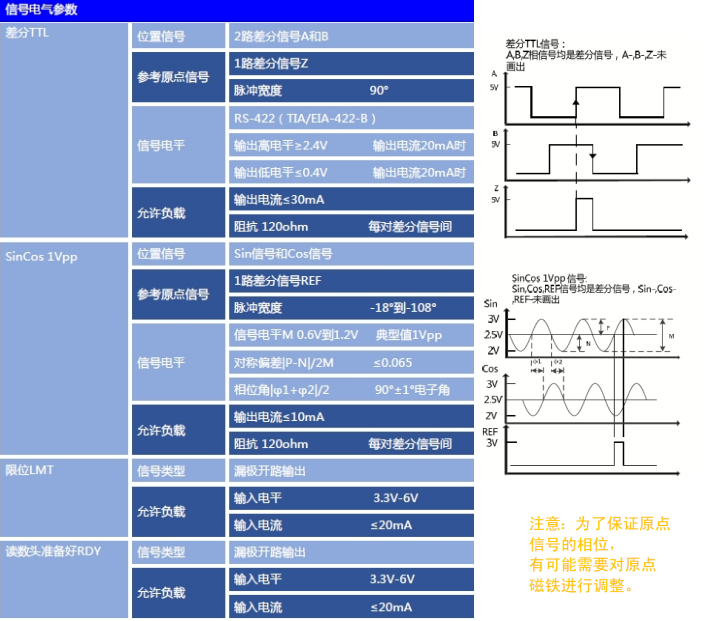

信号含义：

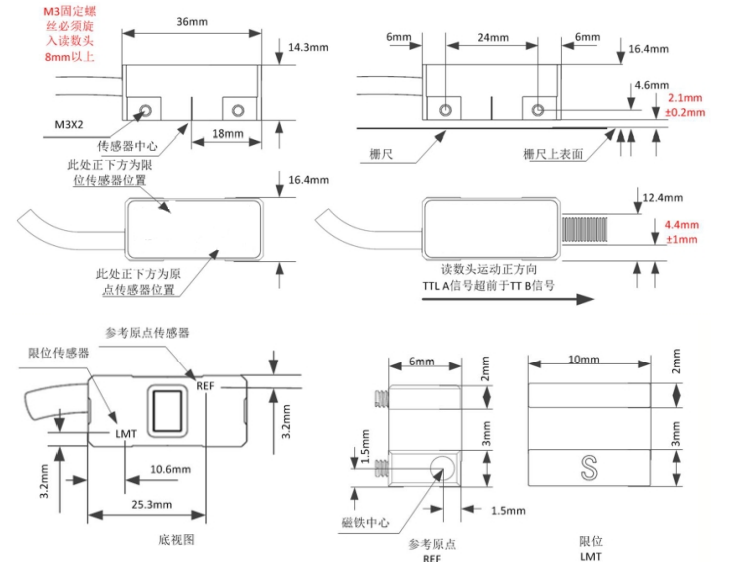

读数头尺寸图：
读数头按照箭头方向运动时：数字信号输出： A相信号前于B相信号
模拟量信号输出：Sin 信号前于 Cos 信号

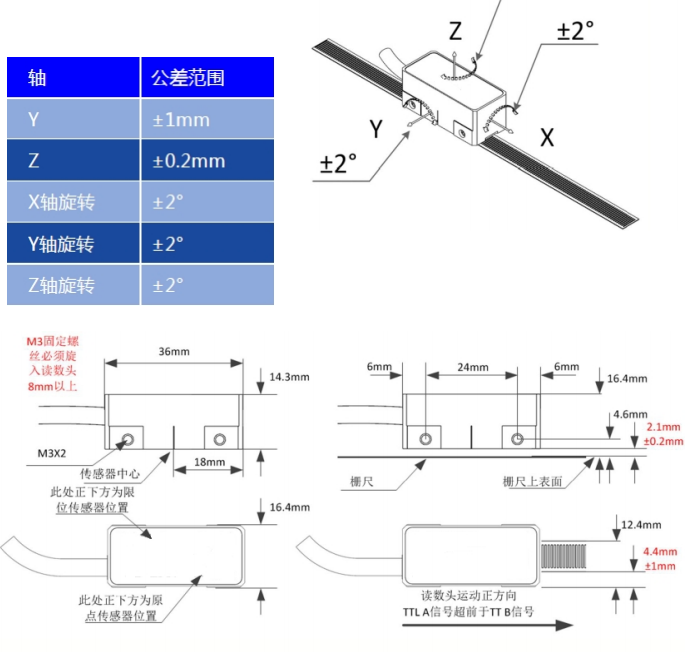

读数头安装：
宽松的安装公差
得益于Sinpo的单场扫描技
术，以及光学系统，JCXU2读数
头有着非常宽松的安装公差允许范围。

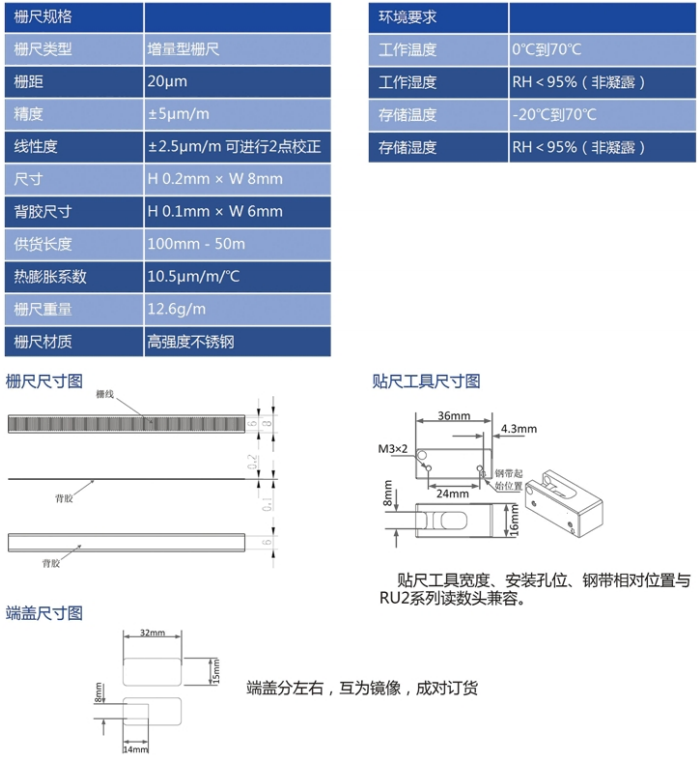

JCXUS 栅尺规格
