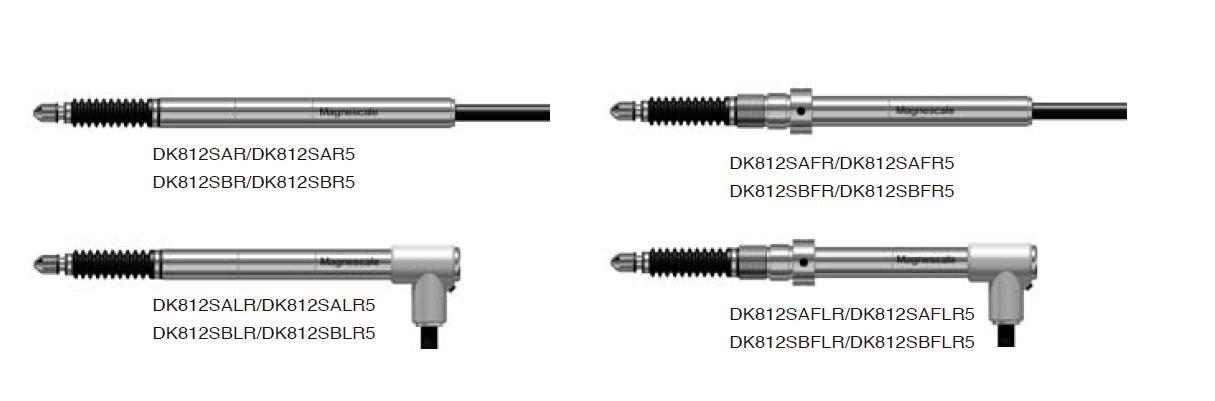

高精度测量探规DK812系列DK812SAFLR5/DK812SBFLR5/DK812SBVR5

高精度测量探规DK812系列DK812SAFLR5/DK812SBFLR5/DK812SBVR5
产品名称:高精度测量探规DK812系列DK812SAFLR5/DK812SBFLR5/DK812SBVR5
所属类别:传感器|数字探规Digital Gauge
产品人气:4855
更新日期:2019/3/11 9:00:16
询价

产品介绍

简单介绍:

日本索尼Magnescale 高精度测量探规DK812系列:

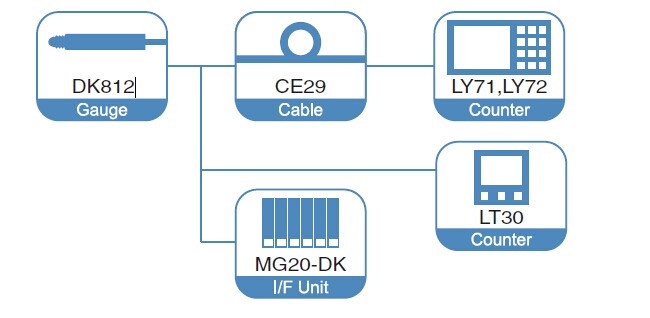

         3000万次使用寿命的高性能测量探规DK812系列:精度0.001mm;分辨率0.1微米,0.5微米;测量长度12mm;线缆最长可达22m;安装容易,设计坚固,适用于各种工厂作业环境,耐油水灰尘,抗震动冲击能力强;配用产品:MG10/MG20/MG30/MG40/LY71/LY72/LT30.

产品特点:

日本索尼Magnescale 高精度测量探规DK812系列特点

结构紧凑,并具有高分辨率0.1微米,响应速度也有了更进一步的提高:
1.测量范围:12mm
2.精度:1μm(高分辨率模式),1.5μm(通用型号的分辨率)
3.最大分辨率:0.1μm
4.最大反应速度:80米/分钟(分辨率0.1微米)250米/分钟(分辨率0.5微米)
5.内置参考点
6.优良的耐水和耐油功能。
7.采用耐屈挠性电缆。
8.适用于各种工厂作业环境。
9.设计坚固,适用恶劣环境。
10。用气压辅助装置可以垂直移动转轴,安装容易,可选购法兰型探规






技术参数:
型号
高分辨率机型
一般用途分辨率机型
DK812SAR
DK812SBR
DK812SAR5
DK812SBR5
DK812SALR
DK812SBLR
DK812SALR5
DK812SBLR5
DK812SAFR
DK812SBFR
DK812SAFR5
DK812SBFR5
DK812SAFLR
DK812SBFLR
DK812SAFLR5
DK812SBFLR5
DK812SAVR
DK812SBVR
DK812SAVR5
DK812SBVR5
输出
A/B参考点讯号  差动线路驱动器输出(符合EIA-422)
分辨率
0.1μm
0.5μm
测量范围
DK812S:12mm
精度(20℃时)
1μm p-p
1.5μm p-p
测量力
DK812S     向下:0.6±0.3N
水平方向:0.5±0.3N
向上:0.4±0.3N
DK805S   向下:0.45±0.25N
水平方向:0.40±0.25N
向上:0.35±0.25N
参考点
一处(在轴心运动的1mm位置)
最大回应速度
80m/min
42m/min
250m/min
100m/min
抗震(20至2000Hz)
100 m/s2
抗撞击(11ms)
1000 m/s2
保护结构*1
SAR/SBR:IP66,SALR/SBLR:IP64(IP67*2)
作业温度
0℃至50℃
保存温度
-20℃至60℃
电源电压
DC+5V±5%
耗电量
1W
线缆长度
2.5m
主杆直径
Ø8 0-0.009mm
重量*3
约30g
探针
附有碳化物球形尖端(DZ-123)安装螺丝M2.5
附有钢珠尖端,安装螺丝M2.5
配件
内附扳手、使用说明书、补充说明、+P M4*5螺丝(2)、软管弯头(仅限于SAL与SBL型)
输出电缆长度(可以连接到电子设备部分)
最长22m
使用寿命*4
无撞击情况下至少3000万次

*1   不包括内插盒与接头
*2   使用内附的软管弯头与Ø4mm管时
*3   不包括缆线与内插盒
*4   要视Magnescale Co.,Ltd. 所定义的监定测试而定。

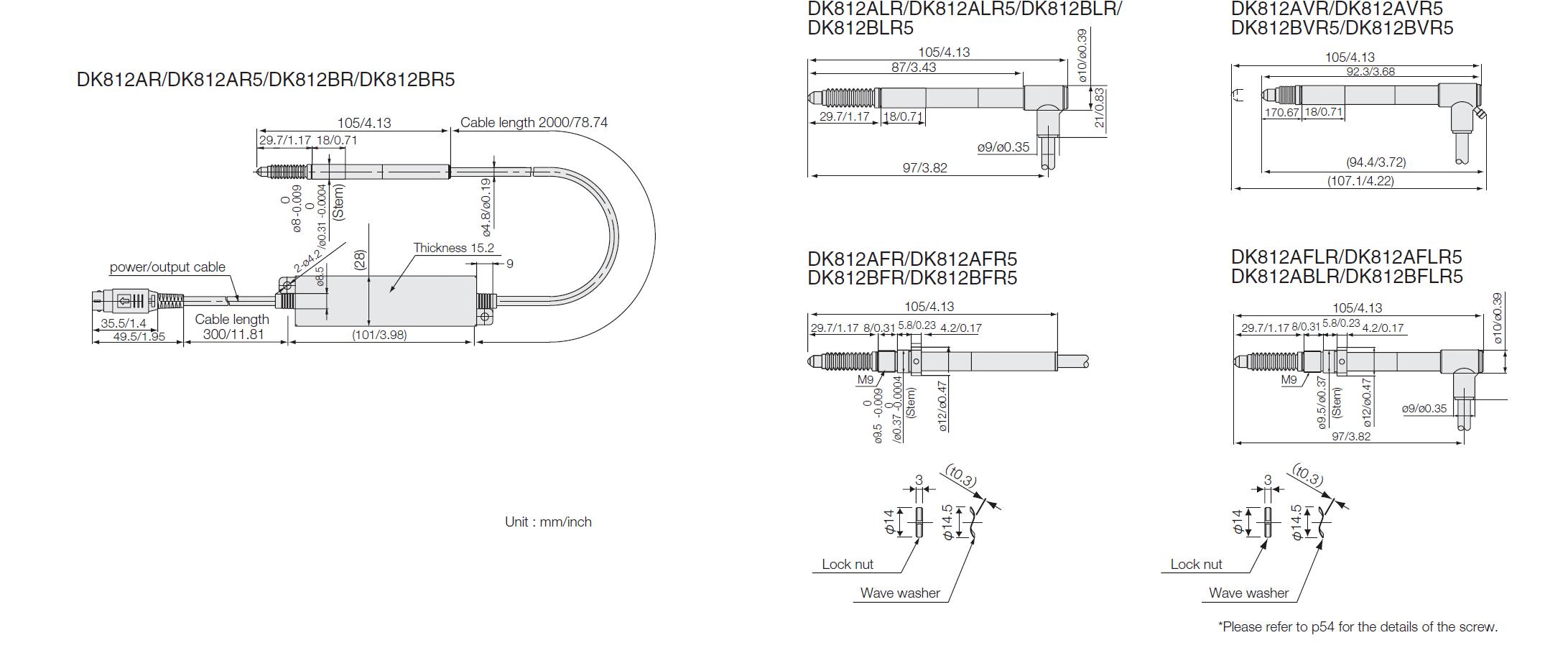

产品尺寸:
