简单介绍：

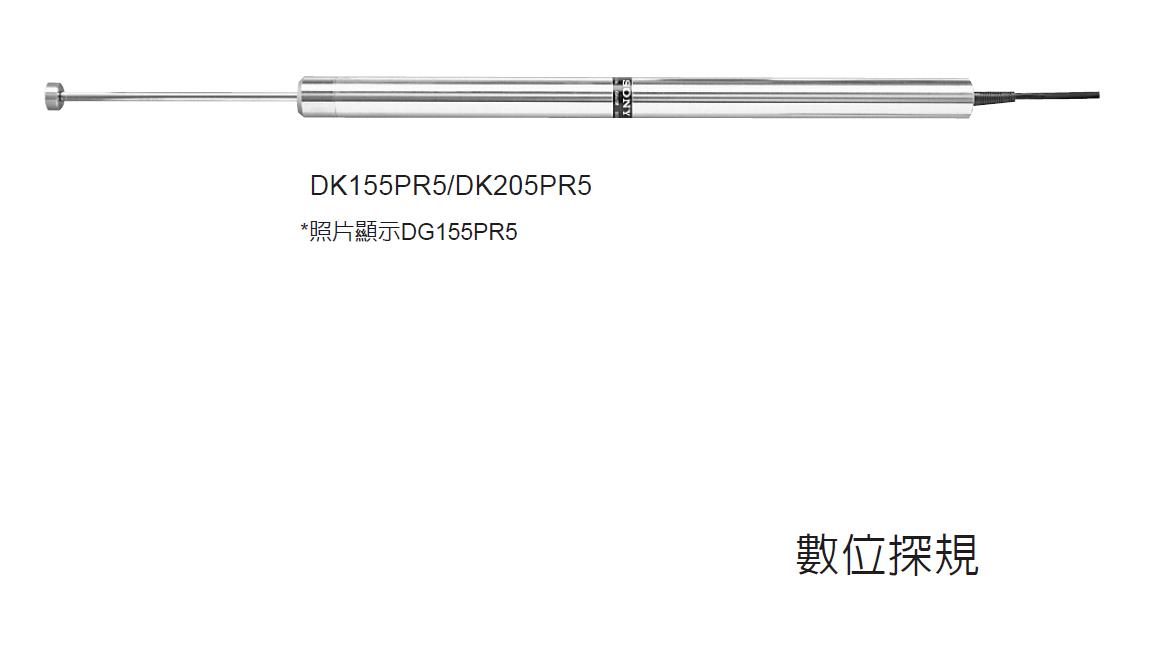

日本索尼Magnescale DK155/205系列大行程探规:
高精度,坚固型探规,适用安装于各种机器.
大行程高度计测量计精度5μm，分辨率0.5μm，测量行程155mm，输出线缆最长22m,测量次数500万次以上，配有产品：MG系列，LY71,LY72,LT30.
产品特性：
日本索尼Magnescale DK155/205系列大行程探规特点
1.量测范围:155mm/6.1"
2.精度：5μm(DK155PR5),6μm(DK205PR5)
3.解析度：0.5μm
4.适用于各种工厂作业环境.
5.磁性量测头(DG155BP/205BP)
6.直接连接至A/B相数显器
3.解析度：0.5μm
4.适用于各种工厂作业环境.
5.磁性量测头(DG155BP/205BP)
6.直接连接至A/B相数显器
技术参数：
型号名称 | DK155PR5 | DK205PR5 |
输出 | A/B/Z三相差动信号输出(符合EIA-422标准)*请参见P17输出信号相位差异度 | |
解析度*1 | 0.5μm | |
量测范围 | 155mm | 205mm |
精度(温度20℃) | 5μm | 6μm |
原点 | 1点(距离转轴5mm) | |
最大反应速度 | 250 m/min | |
耐震动(10 to 2000 Hz) | 150 m/s2 | |
耐冲击(11ms) | 1500 m/s2 | |
保护等级 | IP64 | |
作业温度 | 0℃ to 50℃ | |
储存温度 | -20℃ to 60℃ | |
电源电压 | DC +5V | |
消耗功率 | 1 W 以下 | |
线缆长度*2 | 约2.5m | |
线缆直径 | Ø32 0-0.05mm | |
重量*3 | 大约1100g | 大约1300g |
量测头固定法 | 磁性物 | |
量测头用磁铁固定 | 磁性相吸:10N,可防止水平滑动:2.7N 供应Ø4mm钨钢珠 | |
转轴*4 | Ø8mm,径向摆动,最大0.04mm | |
输出线缆长度 | 最长22m | |
保证行程次数 | 保证能量测至少5百万次而不产生暴冲 | |
配件 | + P M4*5螺丝(2个),说明书 | |
*1:当连结至LT30系列,MG系列和LY70系列时,须先设定解析度,详细资讯请参考相关说明手册.
*2:延长线(选配)请参考P10 DK 802 A/B
*3:标示重量为全重量但不包含线缆以及电气分割功能机盒.
*4:转轴重量约400g.
产品尺寸：
