1Vpp 正弦波信号光栅尺GVS600V(1 Vpp)
光学玻璃测量基体的光栅尺(栅距20 微米),尤其适用于数控机床。
分辨率高达0.01 微米（0.000001毫米）, 精度等级高达1 微米（0.001毫米）。
尺内创新装置可有效阻绝因过滤不当流入的液体。
输出连接线缆可调节方向。
连接器并入传感器。
参考索引可在预设或者可选的位置上编码距离或定步距。
小尺寸，允许狭窄空间安装。

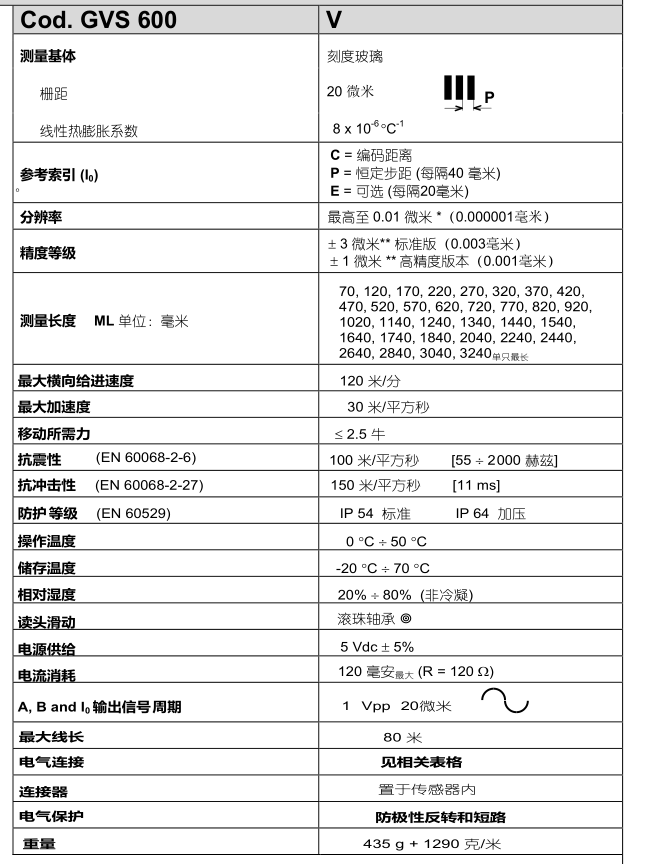

机械和电气特性
机械性能：尺体坚实厚重，电镀铝材质，尺寸是 40x24 毫米弹性联轴器可进行误差补偿，机械滞后自校正，间隙误差 <0.2 微米(00002毫米）在两侧端口被固定的沿读头滑动面的密封胶唇具有非延展性。读头，包括连接杆和阅读块，均被电子板完全有效防护。阅读模块沿滚珠轴承滑动。压铸拉杆，镍表面处理。玻璃格栅完全置于尺罩内。橡胶垫片可以再现机械接头的完全保护 (如果被拆卸的话）完全可以拆解和重新组装。可进行直接服务。
电气特性：具有红外线发射器和接收光电二极管的读取装置。A和B输出信号，相位位移为90°（电气）。参考索引可以编码距离的，以恒定步距或可选择的。线缆:- 8线屏蔽电缆 = 6.1 mm, 聚氨酯外护套- 导体部分：电源0.35平方毫米；信号0.14平方毫米
此线缆的弯曲半径不得低于80毫米。此线缆可用于连续运行.
信号 导线颜色:
GVS 600 V 1VPP正弦波光栅尺适用于西门子伺服驱动器
