TTL方波信号光栅尺GVS600T高性能数控光栅尺
产品介绍
光学玻璃测量基体的光栅尺(栅距20 微米),尤其适用于数控机床。
分辨率高达0.01 微米（0.000001毫米）, 精度等级高达1 微米(0 .001毫米）。
尺内装置可有效阻绝因过滤不当流入的液体。
输出连接线缆可调节方向。
连接器并入传感器。
参考索引可在预设或者可选的位置上编码距离或定步距。
小尺寸，允许狭窄空间安装
机械和电气特性
1.尺体坚实厚重，电镀铝材质，尺寸是 40x24 毫米。
2.弹性联轴器可进行误差补偿，机械滞后自校正，间隙误差 <0.2 微米(0.0002毫米）
3.在两侧端口被固定的沿读头滑动面的密封胶唇具有非延展性。
4.读头，包括连接杆和阅读块，均被电子板有效防护。
5.阅读模块沿滚珠轴承滑动。
6.压铸拉杆，镍表面处理。
7.玻璃格栅置于尺罩内。
8.橡胶垫片可以再现机械接头的保护 (如果被拆卸的话）
9.可以拆解和重新组装。
10.可进行直接服务。
GVS600T电气特性：
1.具有红外线发射器和接收光电二极管的读取装置。

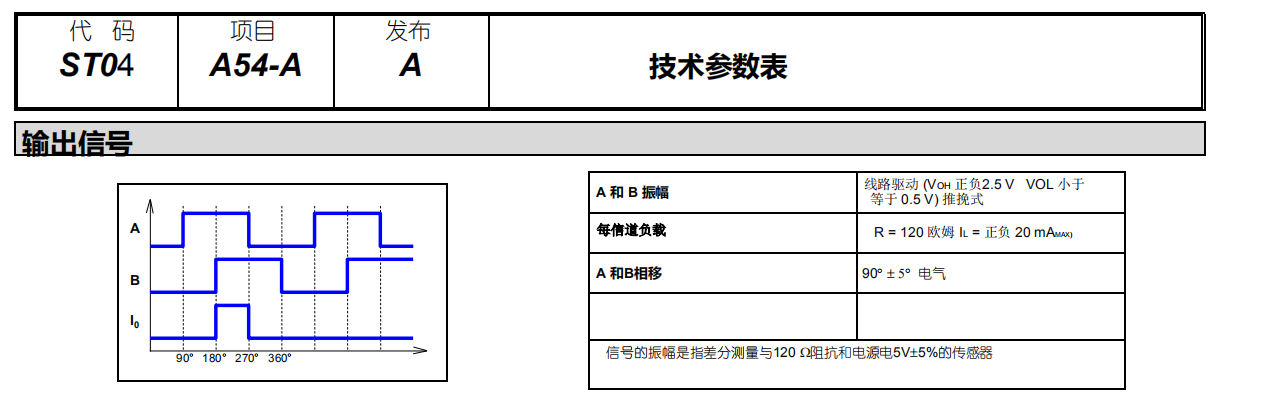

2.A和B输出信号，相位位移为90°（电气）。
3.参考索引可以编码距离的，以恒定步距或可选择的。
4.线缆:
.8线屏蔽电缆 = 6.1 mm, 聚氨酯外护套
.导体部分：电源0.35平方毫米；信号0.14平方毫米
此线缆的弯曲半径不得低于80毫米。
此线缆可用于连续运行。

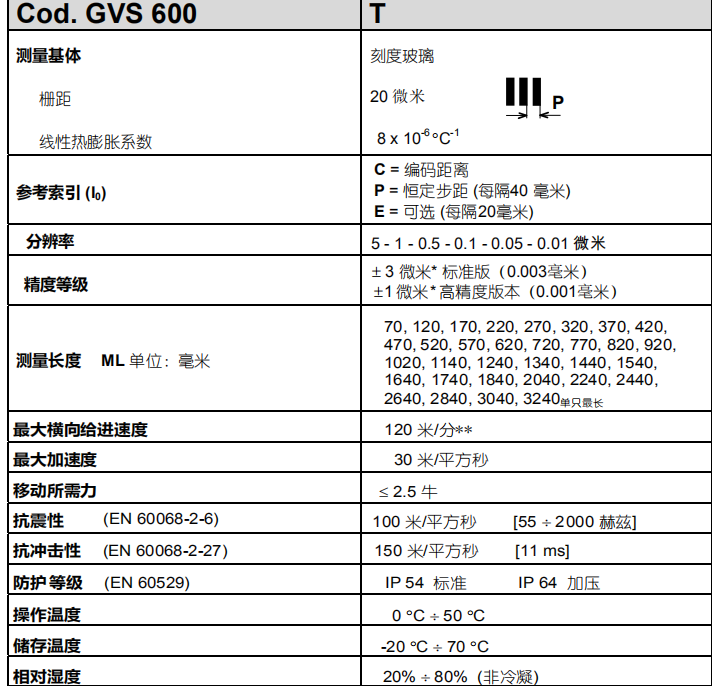

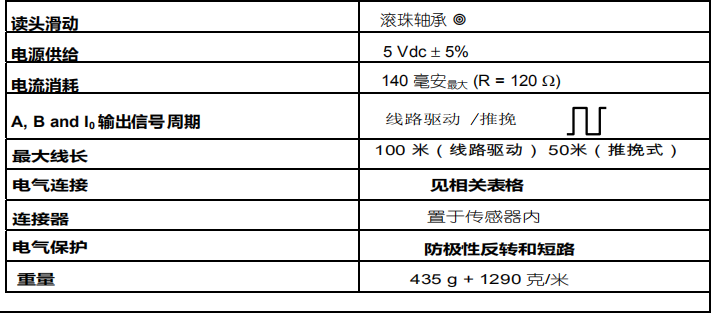

TTL方波GVS600T参数规格表：

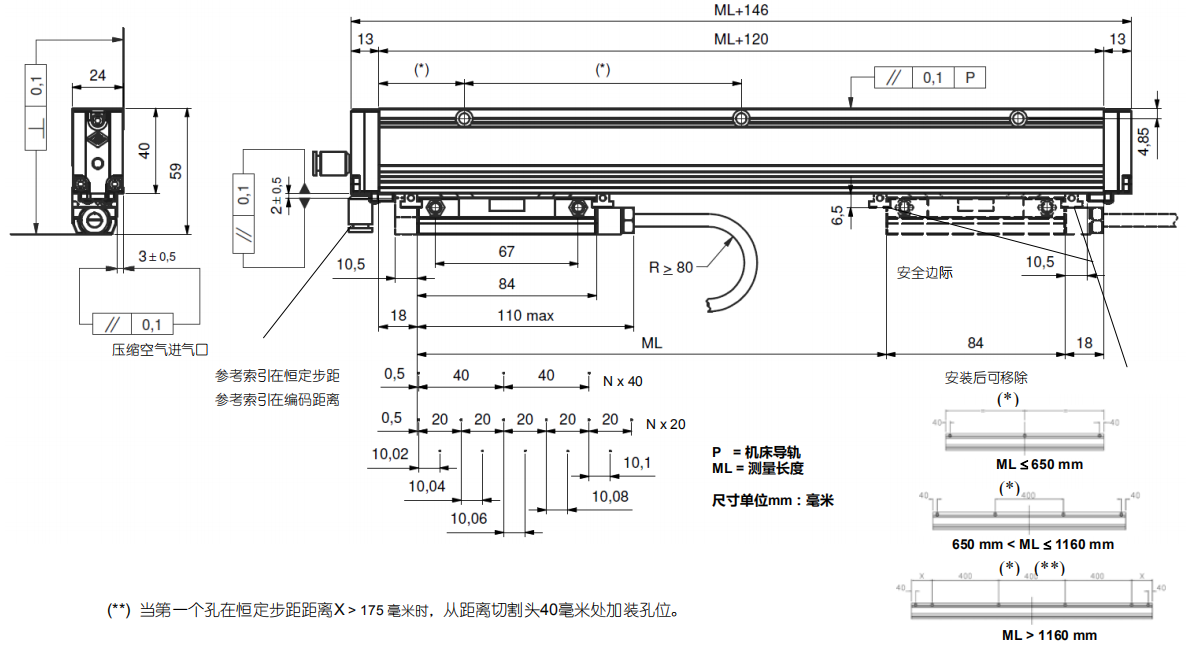

TTL方波信号光栅尺GVS600T外形尺寸表：
