SSI/BiSS接口绝对式光栅尺GVS608T
绝对式光栅尺基本特征
以光学玻璃作为测量基体的绝对式光栅位移传感器，带SSI- BiSS C (单向的) 接口。
分辨率为0.1微米（0.0001毫米）。精度等级高达 1 微米(0. 001毫米)。
尺内创新装置可有效阻绝因过滤不当流入的液体。
输出连接线缆可调节方向。
连接器并入传感器内。
直接读取绝对度量。
小尺寸，允许狭窄空间安装。可选项: 1 Vpp模拟信号。

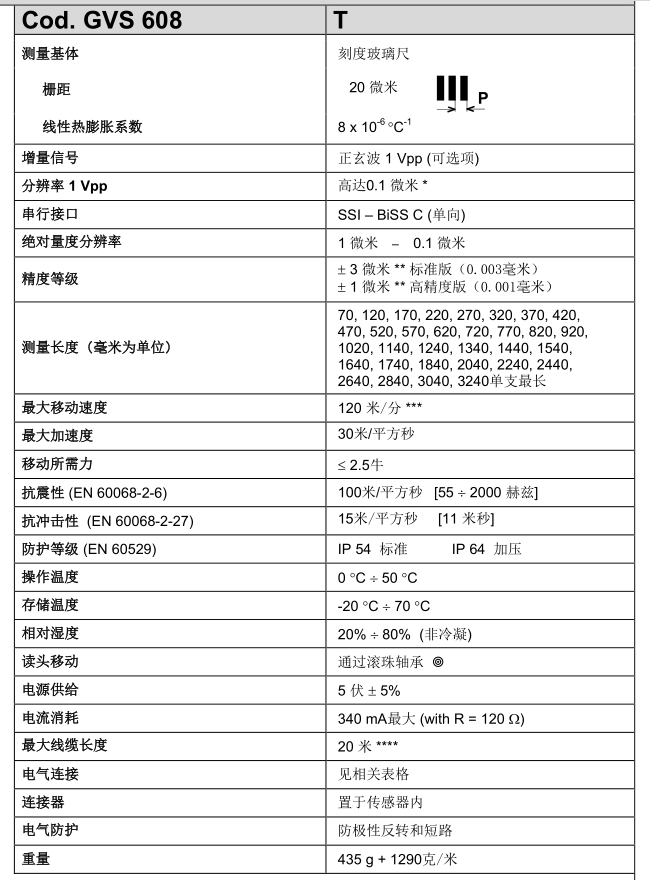

参数规格表：
机械特性
尺体坚实厚重，电镀铝材质，尺寸是40x24 毫米。
弹性联轴器可进行误差补偿，机械滞后自校正，间隙误差 <0.2 微0 .0002毫米）。
在两侧端口被固定的沿读头滑动面的密封胶唇具有非延展性
读头，包括连接杆和阅读块，均在电子板上被完全有效防护。
阅读模块沿滚珠轴承滑动
压铸拉杆，镍表面处理。
绝对式玻璃格栅防护在尺罩内。
弹性垫圈可以再现机械接头的完全保护 (如果被拆卸的话）
完全可拆卸和重装。
可进行直接服务
具有红外线发射器和接收光电二极管的读取装置
选项: A 和 B 1 Vpp 输出信号与90度相位位移（电气）。
串行协议SSI – BiSS C (单向的).
极性反转和输出端口短路保护的电气保护。
线缆:
- 数字信号用屏蔽双绞线 (SSI – BiSS).
- 这种电缆适合连续运动。串行输出版本。
- 6针屏蔽线缆 = 7 毫米, PVC外护套，摩擦系数低，耐油。
- 导体部分：电源0.25平方毫米；信号0.25平方毫米。 - 电缆的弯曲半径不应小于70毫米。模拟串行输出版本 。
- 10针屏蔽线缆 = 7.1毫米, 聚氨酯外护套
- 导体部分：电源0.35平方毫米；信号0.10平方毫米。 - 电缆的弯曲半径不应小于80毫米。
取决于 CNC 分频系数。
* 所声明的精度等级 X 微米是指测量长度1米。
** 当分辨率为 0.1微米时, zui大横移速度变成30米/分。
*** 为确保传感器zui小电压位5伏，zui长电缆长度为50米机械和电气特性
GIVI以生产高精度的光栅尺、磁栅尺、编码器出名。
光栅尺分增量式光栅尺（SCR3923、NCS、GVS200、ISA2320、GMS）和绝对式光栅尺(AGS和GVS204)
磁栅尺分增量式磁栅（MTS H、MTS M、MTS P、MTS I、MTS V、MTR、GVS215）和绝对式磁栅（AGM和GVS219）
编码器分增量式(EN58、EN38、EN413、VN413）和绝对式编码器AEN58
