日本三丰LGF线性测微计542系列—带有原点标识的经济型设计542-166,542-165,542-164,542-176,542-175,542-174
特点:
1.LGF系列带有原点标识输出功能。本装置使用户设置操作简便。即便出现超速错误等故障时，也可轻松检测到原点。
2.良好的滑动持久性可至少使用 1.5 千万次往复 ( 内部测试 ) 。
3.防振动与碰撞的zui*大允许加速值 : 100G( 11ms ) ( IEC60068-2-27 ) 。
4.分辨力 0.5μm 或 1μm 。
技术参数:
精度 : 参见性能参数 ( 不包括量化偏差 )
分辨率 : 1μm 或 0.5μm
长度基准 : 光电线性编码器
zui*大反应速度 : 1500mm/s
测针 : ø3mm 硬质合金
轴套 : ø8mm 或 ø15mm
轴承类型 : 线性滚珠轴承
测力 : 参见性能参数
输出信号 : 90度相位差，差动方形波 ( RS-422A 等效 )
信号间距 :
4μm ( 542-164, 542-165, 542-166 ) 或
2μm ( 542-174, 542-175, 542-176 )
尘／水防护等级 : 达到 IP66 防护标准
标准附件
538610:带扳手的测头( 用于测量范围为 10mm 型号)
210187:带扳手的测头( 用于测量范围为 25/50mm 型号)
参数介绍：

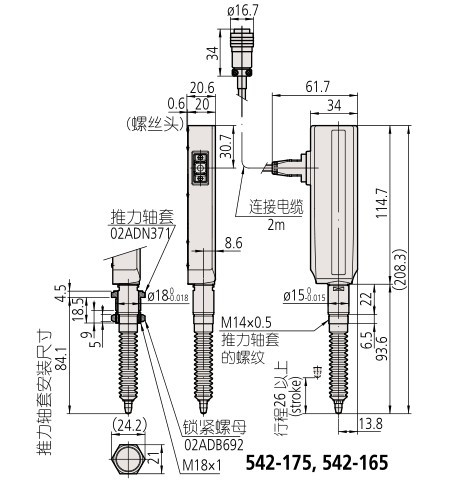

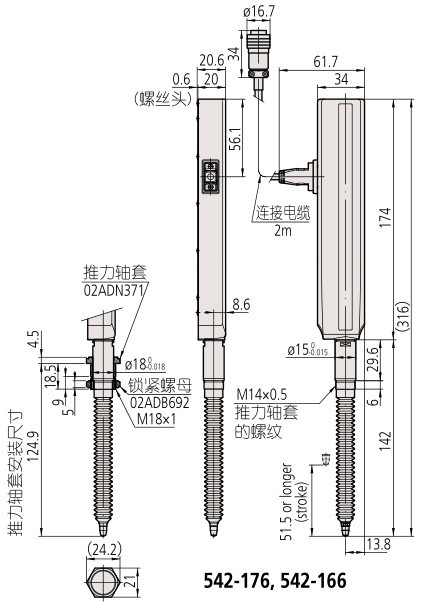

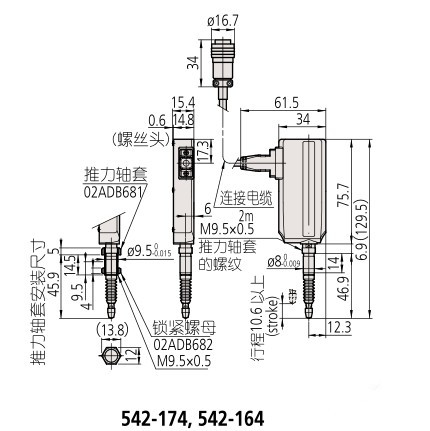

货号 | 542-174 | 542-164 | 542-175 | 542-165 | 542-176 | 542-166 | ||
符号 | LGF-0510ZL-B | LGF-110ZL-B | LGF-0525ZL-B | LGF-125ZL-B | LGF-0550ZL-B | LGF-150ZL-B | ||
测量范围 | 10mm | 25mm | 50mm | |||||
分辨力 | 0.5µm | 1µm | 0.5µm | 1µm | 0.5µm | 1µm | ||
指示精度(20ºC) | (1.5+L/50)µm(L= 任意测量长度(mm)) | |||||||
量化偏差 | ±1 | |||||||
测力 | 测杆朝下 | 1.2N以下 | 4.6N以下 | 5.7N以下 | ||||
水平 | 1.1N以下 | 4.3N以下 | 5.3N以下 | |||||
测杆朝上 | 1.0N以下 | 4.0N以下 | 4.9N以下 | |||||
长度基准 | 光电线性编码器*4 | |||||||
原点标识定位 | 距测头顶端3mm (低点) | 距测头顶端5mm (低点) | ||||||
重复原点标识定位(20ºC)：σ | σ≦0.5Ùµm(在同一方向通过恒定原点的速度低于300mm/s) | |||||||
响应速度*1 | 1500mm/s | |||||||
输出信号 | 90º位相差、差动方波(RS-422A等效)、边缘间隔：250ns用于0.5µm，500ns用于1µm | |||||||
输出方形波间距 | 2µm | 4µm | 2µm | 4µm | 2µm | 4µm | ||
重量 | 约260g | 约300g | 约400g | |||||
尘 / 水防护等级*2 | 达到IP66防护等级 | |||||||
测头 | ø3mm硬质合金(固定螺丝：M2.5(P=0.45)×5) 标准测头No.901312 | |||||||
装夹套筒 | ø8mm | ø15mm | ||||||
轴承类型 | 线性滚珠轴承*5 | |||||||
输出电缆长度 | 2m(从测微仪装置直接延伸出来) | |||||||
连接器 | 使用插头：PRC05-P8M(多治见)、兼容的插座：PRC05-R8F(多治见) | |||||||
运行温度(湿度)范围 | 0～40ºC(20～80%RH、无冷凝) | |||||||
存储温度(湿度)范围 | -10～60ºC(20～80%RH、无冷凝) | |||||||
标准附件 | 测头专用扳手(测头备用)：No.538610 | 测头专用扳手(测头备用)：No.210187 | ||||||
气动装置 | ：No.02ADE230*6 | 气动装置 | ：No.02ADE250*6 | 气动装置 | ：No.02ADE260*6 | |||
塑料橡胶套管(备用) | ：No.238772 | 塑料橡胶套管(备用) | ：No.962504 | 塑料橡胶套管(备用) | ：No.962505 | |||
可选配件*3 | ●止推轴套套装 | ：No.02ADB680 | ●止推轴套套装 | ：No.02ADN370 | ||||
止推轴套 | ：No.02ADB681 | 止推轴套 | ：No.02ADN371 | |||||
锁紧螺母 | ：No.02ADB682 | 锁紧螺母 | ：No.02ADB692 | |||||
●止推轴套扳手 | ：No.02ADB683 | ●止推轴套扳手 | ：No.02ADB693 | |||||
