DK812探规|电感测头
索尼Magnescale高精度探规DK812SALR5 DK812SBLR5电感测头
DK812 A/B系列
索尼Magnescale 高精度测量探规DK812系列:
3000万次使用寿命的高性能测量探规DK812系列：
精度0.001mm；分辨率0.1微米，0.5微米；测量长度12mm；线缆最长可达22m；安装容易，设计坚固，适用于各种工厂作业环境，耐油水灰尘，抗震动冲击能力强；配用产品：MG10/MG20/MG30/MG40/LY71/LY72/LT30.品特点：
日本索尼Magnescale 高精度测量探规DK812系列特点
结构紧凑，并具有高分辨率0.1微米，最大响应速度也有了更进一步的提高：
1.测量范围：12mm
2.精度：1μm（高分辨率模式），1.5μm（通用型号的分辨率）
3.最大分辨率：0.1μm
4.最大反应速度：80米/分钟（分辨率0.1微米）250米/分钟（分辨率0.5微米）
5.内置参考点
6.优良的耐水和耐油功能。
7.采用耐屈挠性电缆。
8.适用于各种工厂作业环境。
9.设计坚固，适用恶劣环境。
10。用气压辅助装置可以垂直移动转轴，安装容易，可选购法兰型探规
技术参数：
型号 | 高分辨率机型 | 一般用途分辨率机型 | ||
DK812SAR | DK812SBR | DK812SAR5 | DK812SBR5 | |
DK812SALR | DK812SBLR | DK812SALR5 | DK812SBLR5 | |
DK812SAFR | DK812SBFR | DK812SAFR5 | DK812SBFR5 | |
DK812SAFLR | DK812SBFLR | DK812SAFLR5 | DK812SBFLR5 | |
DK812SAVR | DK812SBVR | DK812SAVR5 | DK812SBVR5 | |
输出 | A/B参考点讯号 差动线路驱动器输出（符合EIA-422） | |||
分辨率 | 0.1μm | 0.5μm | ||
测量范围 | DK812S:12mm | |||
精度（20℃时） | 1μm p-p | 1.5μm p-p | ||
测量力 | DK812S 向下：0.6±0.3N 水平方向：0.5±0.3N 向上：0.4±0.3N | DK805S 向下：0.45±0.25N 水平方向：0.40±0.25N 向上：0.35±0.25N | ||
参考点 | 一处（在轴心运动的1mm位置） | |||
最大回应速度 | 80m/min | 42m/min | 250m/min | 100m/min |
抗震（20至2000Hz） | 100 m/s2 | |||
抗撞击（11ms） | 1000 m/s2 | |||
保护结构*1 | SAR/SBR:IP66,SALR/SBLR:IP64(IP67*2) | |||
作业温度 | 0℃至50℃ | |||
保存温度 | -20℃至60℃ | |||
电源电压 | DC+5V±5% | |||
耗电量 | 1W | |||
线缆长度 | 2.5m | |||
主杆直径 | Ø8 0-0.009mm | |||
重量*3 | 约30g | |||
探针 | 附有碳化物球形尖端（DZ-123）安装螺丝M2.5 | 附有钢珠尖端，安装螺丝M2.5 | ||
配件 | 内附扳手、使用说明书、补充说明、+P M4*5螺丝（2）、软管弯头（仅限于SAL与SBL型） | |||
输出电缆长度（可以连接到电子设备部分） | 最长22m | |||
使用寿命*4 | 无撞击情况下至少3000万次 | |||
*1 不包括内插盒与接头
*2 使用内附的软管弯头与Ø4mm管时
*3 不包括缆线与内插盒
*4 要视Magnescale Co.,Ltd. 所定义的监定测试而定。

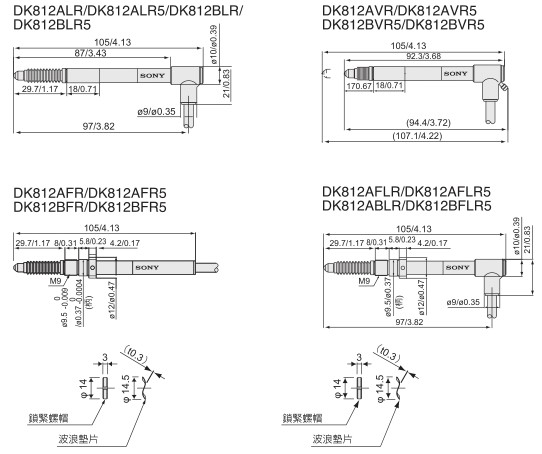

外形尺寸寸：
