SONY磁栅头PL81/PL82系列：PL81-3,PL82-5,PL81-5,PL81-7,PL81-A,PL81-B,PL82-3,PL82-7,PL82-A,PL82-BT02,精度±(25+5L/1000)μm，分辨率0.01mm，响应速度300m/min，保护等级IP67；使用在金属加工机械或有超长、高精度检测需要的场合。耐油、耐振动、耐污染及耐久性；结构简单,使用寿命长,与金属相同的热膨胀系数。
SONY磁栅头PL81/PL82系列
输出方式:（集电极开路，电压驱动符合A/B相信号输出，符合EIA-422）
分辨率:10μm, 20μm, 25μm, 50μm, 100μm 可调
最大响应速度: 300 m/ min（取决于读头分辨率的设置）
设计精巧，自动位置控制转换器
使用在金属加工机械或有超长、高精度检测需要的场合。
耐油、耐振动、耐污染及耐久性；
结构简单，使用寿命长，与金属相同的热膨胀系数。
型号 | PL81-3 | PL81-5 | PL81-7 | PL81-A | PL81-B | PL82-3 | PL82-5 | PL82-7 | PL82-A | PL82-B |
电缆长度 | 3m | 5m | 7m | 10m | 15m | 3m | 5m | 7m | 10m | 15m |
重量（g） | 640 | 720 | 800 | 910 | 1050 | 640 | 720 | 800 | 910 | 1050 |

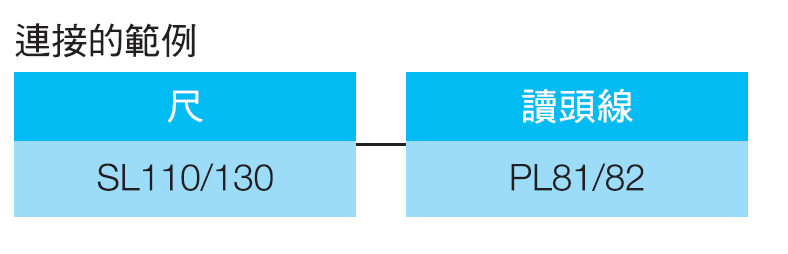

准确性 （20 °C / 68 °F） | （50 + 10L／1000）μM（L：测量lengthmm）（当使用sl110 / sl130。） | |||||||||
分辨率 | 10, 20, 25, 50, 100 μm | |||||||||
报警显示 | 指示灯变为橙色。 （绿色为正常运行） | |||||||||
输出电路 | 集电极开路最大额定电压： 40 V 最大额定电流： 100毫安 | AB相脉冲线路驱动器 （符合EIA - 422 ） | ||||||||
最大响应速度 | 300米/分钟 | |||||||||
Clearance (inch) | 最大1.5毫米（0.059 ） | |||||||||
电源 | DC 10 ~ 30 V | DC 5 V ± 5 % | ||||||||
耗电量 | Max. 70 mA (2.1 W) | Max. 300 mA (1.5 W) | ||||||||
保护设计等级 | 相当于IP67 （不包括头电缆） | |||||||||
工作温度 | 0 ˚C to 45 ˚C / 32 ˚F to 113 ˚F | |||||||||
存储温度 | -20 ˚C to 50 ˚C / -4 ˚F to 122 ˚F | |||||||||
