PI20系列增量圆光栅

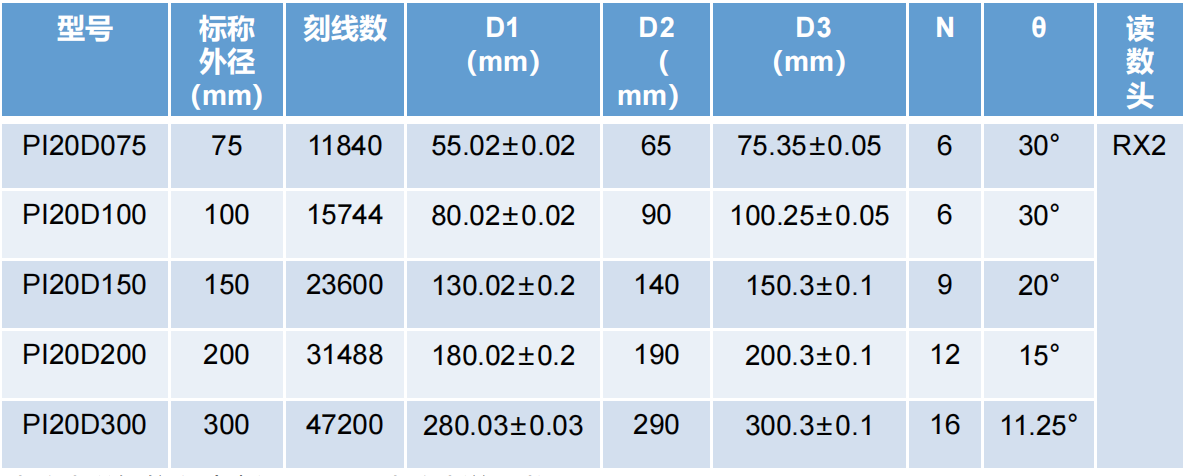

PI20系列光栅为一体式不锈钢圆光栅，其柱面上刻有20 µm栅距的增量式刻线，并具有光学参考零位。具有四种尺寸可供选择（直径75、100、150、200、300 mm）。圆光栅安装精度极佳，且具有锥面安装系统，可减少对公差要求高的加工零件的需求，并消除偏心。具有内径大、安装灵活的特点。非接触形式消除了传统封闭式光栅固有的反向间隙、扭转误差（扭变）及其他机械滞后误差。
适配RX2读数头。
存储和使用
PI20系列圆光栅为非接触式光栅，具有极强的抗污染能力。但是为了保证其使用性能，在工况恶劣的情况下应避免其收到油污或冷却液等污染。应用在飞溅应用的场合，光栅尺外尽可能外加防护，并及时清理溅落在尺上的切屑和油液，以防止光栅尺污染。
栅尺上的污染物可能导致读数头的位置输出噪声变大，或失效，高分辨率的更明显。
存储温度-20℃～70℃
存储湿度
RH<95%(非凝露)
工作温度0℃～70℃
工作湿度
RH<95%(非凝露)

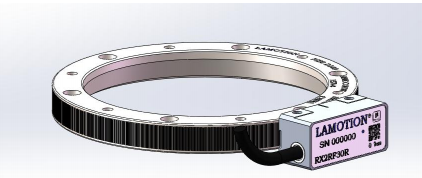

![2071595]6(H31S[L$I$`ARP.png](/UpLoad/202506/ff2628d3e745354.png "2071595]6(H31S[L$I$`ARP.png")

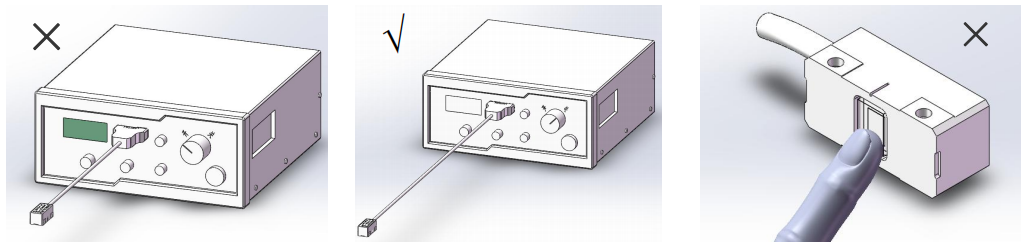

不可以在供电的情况下插拔读数头连接器，防止读数头电子器件的损坏。安装读数头时不要用手直接触碰读数头的窗体，若窗体沾上指纹或受到其它污染请用无尘纸加异丙醇清洁。

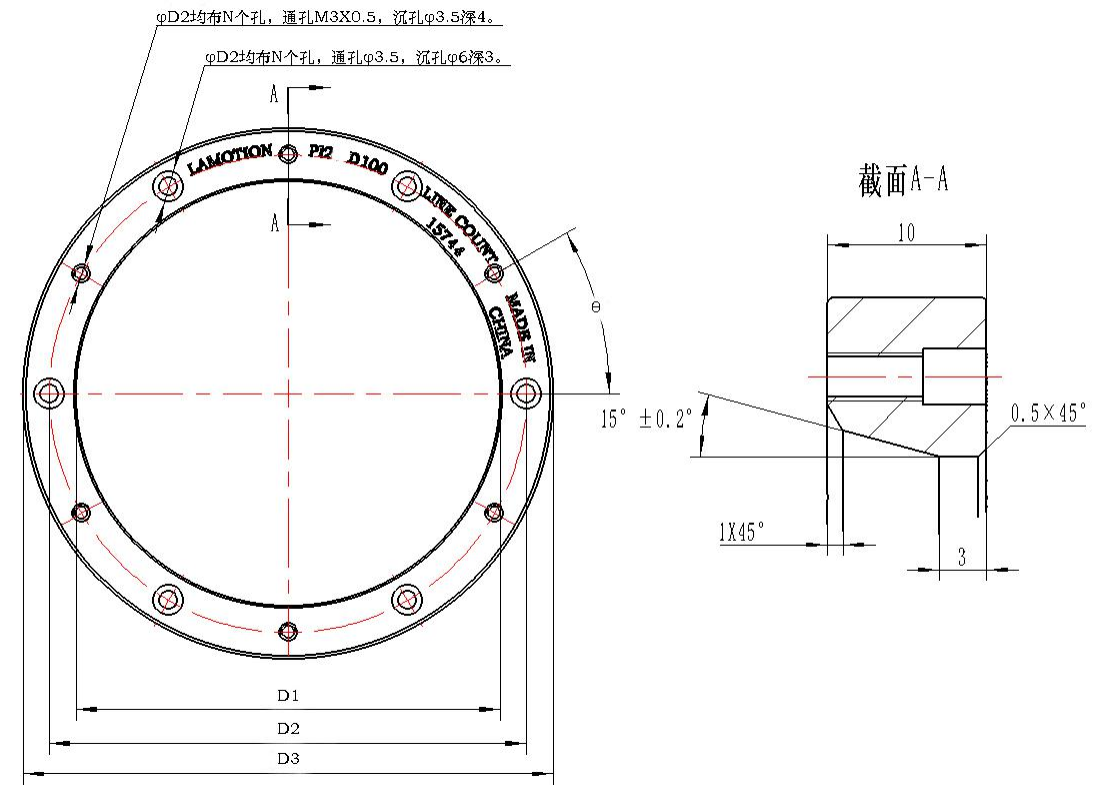

PI20 安装示意图
注：θ为相邻两孔夹角。
读数头详细信息请查阅RX系列读数头说明书。

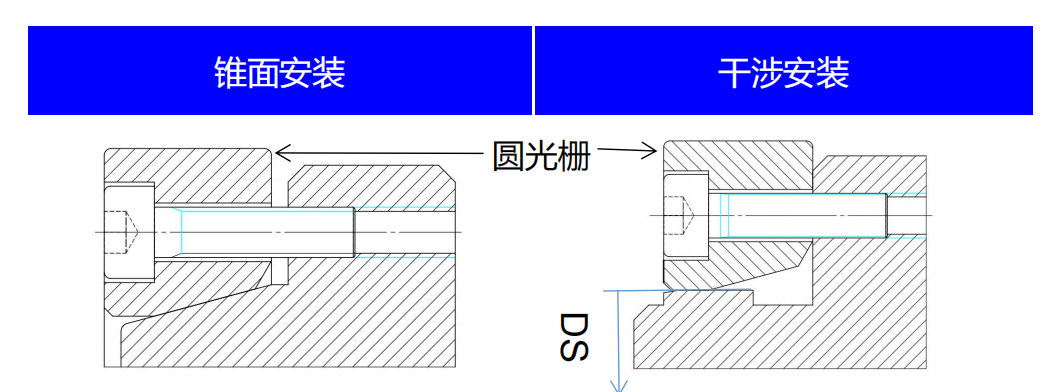

PI20 安装示意图
![6W$[OX77%1Y9HR(TD@6X]T5.png](/UpLoad/202506/6eadb1535946c7.png "6W$[OX77%1Y9HR(TD@6X]T5.png")

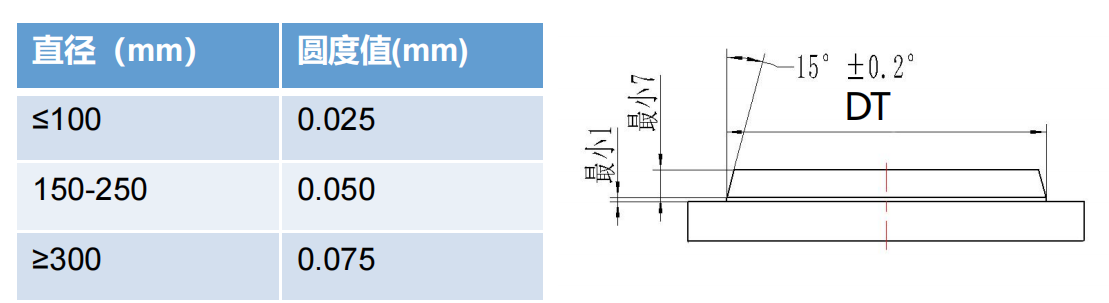

安装轴规格

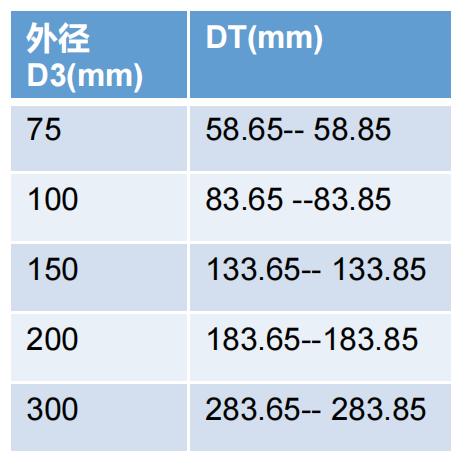

建议的安装轴直径（锥面安装）![JH5RZLF3[~Q]PP0YF~M{@PF.png](/UpLoad/202506/14d0989702b7.png "JH5RZLF3[~Q]PP0YF~M{@PF.png")

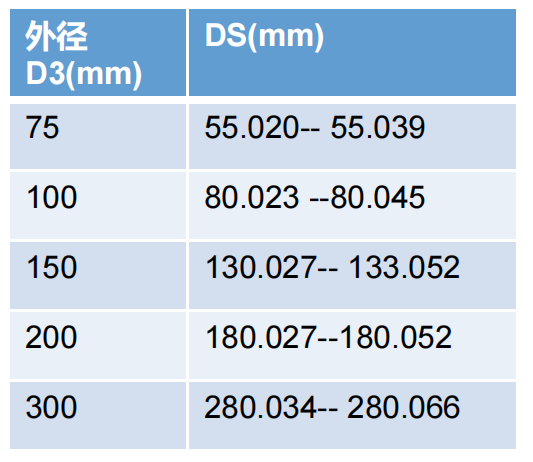

建议的安装轴直径（过盈安装）
![4OSP`$UO2]Y30%2RJTPJ_XP.png](/UpLoad/202506/016f0ff0a174d9e.png "4OSP`$UO2]Y30%2RJTPJ_XP.png")

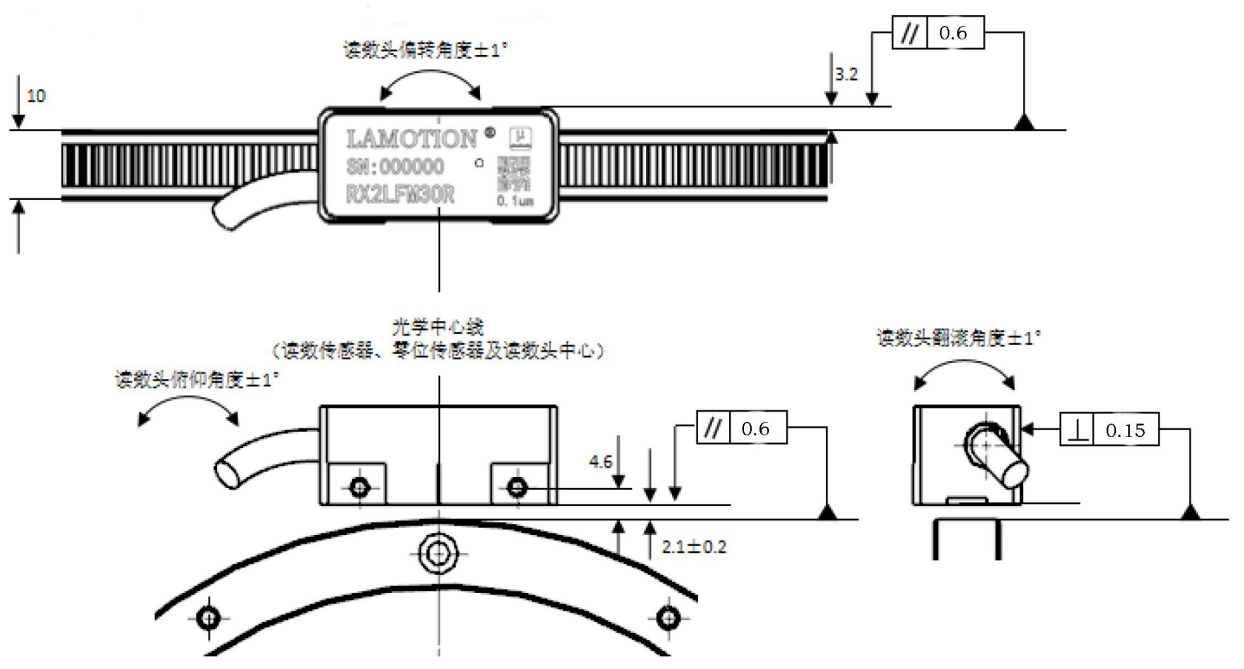

RX2读数头安装示意图

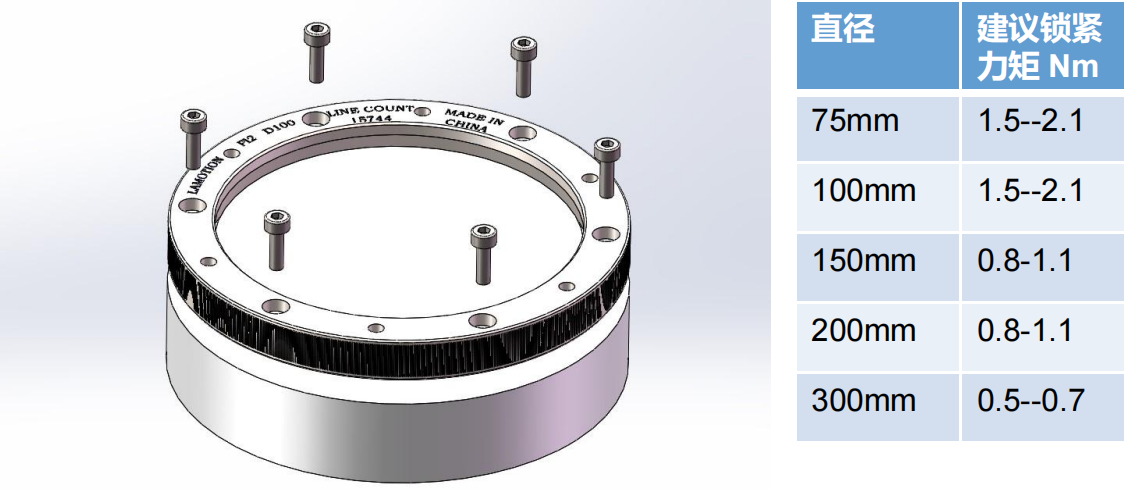

安装时分批拧入螺钉，保证圆光栅姿态可调整，通过千分表检查螺钉孔出径向跳动，当每个螺钉孔处径向跳动均小于±5μm时，使用力矩扳手依次锁紧螺钉。安装过程中建议拧紧力矩小于0.5Nm。

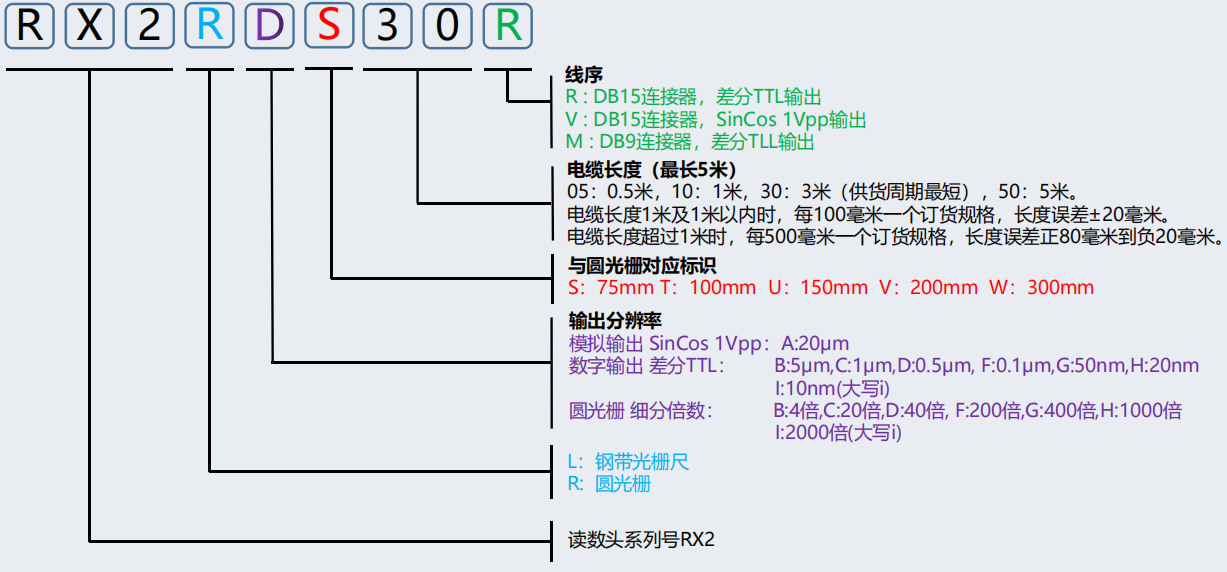

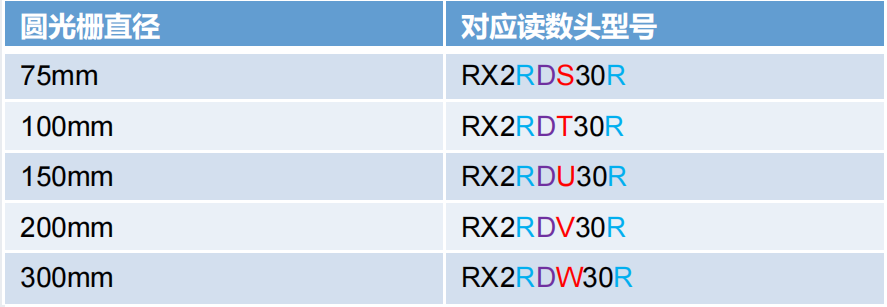

RX2读数头解析
![{O@FI~]$}04N9NO%~{TQHXR.png](/UpLoad/202506/cfd61514f46b29f.png "{O@FI~]$}04N9NO%~{TQHXR.png")
![CV_7%II06X7D}T6X]VQ`2TK.png](/UpLoad/202506/7234d7e6a7bf7dc.png "CV_7%II06X7D}T6X]VQ`2TK.png")

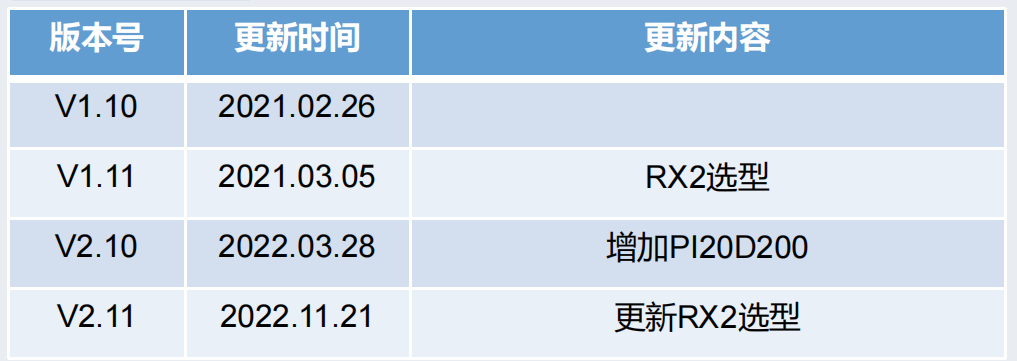

版 本 更 新 记 录
