LA11绝对式直线磁栅系统

LA11绝对式直线磁栅系统
产品名称：LA11绝对式直线磁栅系统
所属类别：绝对式磁栅测量系统
产品人气：15188
更新日期：2019/3/11 8:53:10
询价

产品介绍

LA11是一款Jue对式直线磁栅系统，作为一种位置和速度控制回路反馈元件，应用于运动控制。该磁编码器系统可靠性高，

这得益于其所采用的非接触式Jue对测量原理、内置安全算法和材料/组件。

对于要求能够轻松移除AS磁栅尺的应用，请考虑使用TRS导轨系统。

特性

  • 分辨率达0.244 µm
  • 轴长可达16.3 m
  • 分辨率为0.977 µm时，速度可达7 m/s
  • 内置LED状态指示灯
  • 支持同步（SSI，SPI，BiSS）通信协议
  • 并行增量式输出（模拟或数字）
  • 双屏蔽，牵引链兼容电缆


优点

  • 真正的Jue对式系统
  • 适合高动态控制回路
  • 占用空间小
  • 高精度
  • 安装方便快捷
  • 可靠的测量原理
  • 高防护等级达IP68



规格手册
LA11D05_01
通信接口
SSI
大时钟频率 标准0.8 MHz
2.5 MHz，控制器具备“延迟一时钟”选项
读数重复率 15 kHz
30 kHz，控制器具备“延迟一时钟”选项
分辨率 参见下表
刷新率*
100 kHz

超时（单稳态触发器时间） 		10 µs

BiSS-C
大时钟频率 2.2 MHz或3.5 MHz
读数重复率  (3.5 MHz) 27 kHz
分辨率 参见下表
等待时间
 7.5 μs

超时（单稳态触发器时间） 		20 µs
SPI slave
大时钟频率 4 MHz
读数重复率 90 kHz
分辨率 参见下表
刷新率*
100 kHz

超时（单稳态触发器时间） 		10 µs

* 每隔10 µs从内部采集一次位置（仅对于SSI和SPI）。


可用分辨率



分辨率
13B - 2/213 mm (0.244140625 µm)
12B - 2/212 mm (0.48828125 µm)
11B - 2/211 mm (0.9765625 µm)
2D0 - 2/2000 mm (1 µm)
10B - 2/210 mm (1.953125 µm)
09B - 2/29 mm (3.90625 µm)
08B - 2/28 mm (7.812 µm)
07B - 2/27 mm (15.625 µm)
06B - 2/26 mm (31.25 µm)
05B - 2/25 mm (62.5 µm)
04B - 2/24 mm (125 µm)

LA11始终以26位二进制格式报告位置数据。下表显示不同分辨率对应的位置数据中的位值：


通信接口选项

并行增量信号 SSI BiSS SPI
无 SC DC SP
增量式AB，RS422；5V SI DISQ
模拟电压1 Vpp SBDA SR
LA11输出信息中的位置值（报告的位值）LSB权重值
(µm)		“后输出”
位权重值 (µm)
分辨率  25252423222120191817161514131211109876543210
13B0/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10.2441406250.244140625
12B0/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/100.2441406250.48828125
11B0/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/1000.2441406250.9765625
2D00/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10000.2441406251
09B0/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/100000.2441406251.953125
08B0/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/1000000.2441406257.8125
07B0/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10000000.24414062515.625
06B0/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/100000000.24414062531.25
05B0/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/1000000000.24414062562.5
04B0/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10/10000000000.244140625125

串行接口上的位置数据具有26位的固定长度。如果选定的分辨率小于13位，则未使用的较低几位将设为0。


SSI — 同步串行接口

磁编码器位置（采用*多26位自然二进制码）和磁编码器状态可通过SSI协议获取。

每隔10 μs从内部采集一次位置（刷新率100 kHz）。输出位置数据是位置请求触发前*后采集的数据。

请求触发是时钟信号的下降沿。位置数据左对齐，头为MSB。

在位置数据之后有两个一般状态位（低电平有效状态），后接详细状态信息。

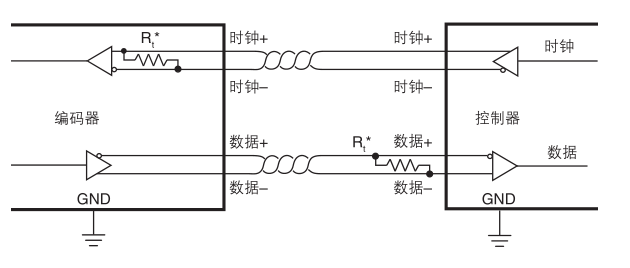

电气连接


线路信号

时钟+接收器，+ 输入
时钟–接收器，– 输入
数据+发射器，+ 输出
数据–发射器，– 输出


* 时钟和数据传输线均为5 V RS422兼容差分双绞线。时钟传输线的端接电阻集成在编码器内部。

如果电缆总长超过5 m，则需要在控制器端的“数据”线末端设置端接。

电缆的额定阻抗为120 Ω。

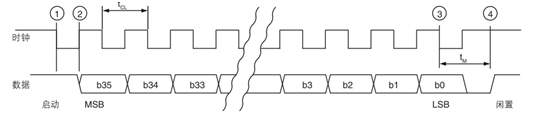

SSI时间图




控制器通过向时钟输入发送脉冲序列，向读数头询问位置值和状态数据。时钟信号始终从高电平开始。

DI一个下降沿①锁存*后一个可用位置数据，并且在DI一个上升沿②上，将位置的*高有效位 (MSB) 传输到数据输出。

然后，应在下一个下降沿锁存数据输出。在时钟信号的后续上升沿上，传输后续位。如果①和②之间的时间延长1 µs，

那么*大时钟频率限制将从0.8 MHz变成2.5 MHz。此功能称为“延迟DI一时钟”，并且必须由连接磁编码器的控制器支持。

*后一位③传输后，数据输出变为低电平。当t M 时间终止时，数据输出为逻辑“H” ④ 。

进行下一次读数前，时钟信号保持高电平状态的时间必须至少为tM。

读取数据时，周期tCL 必须始终小于tM 。但是，通过在tM 持续时间内将时钟信号设定为高电平状态，

可随时终止读取磁编码器位置。

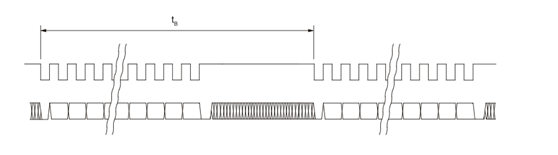

*大读取速率由时间tb定义。如果读取请求早于tB到达，将不会更新磁编码器位置。




LA11D05_01



通信参数

参数 符号 *小值 典型值 *大值
时钟周期tCL 1.25 µs (400 ns*) _10 µs
时钟频率FCL 100 kHz _0.8 MHz (2.5 MHz*)
单稳态触发器时间 tM  10 µs__
更新时间 tB 65 µs (34.4 µs*)__

* 控制器具备 延迟第DI一时钟 功能。

类型值0值1可能的故障原因
错误位置数据无效。 正常错误位处于低电平有效状态。如果处于低电平有效状态，则位置无效。
可能的原因：
- 读数头与磁栅尺未对准。
- 磁栅尺已消磁。
- 读数头相对于磁栅尺的方向不正确。
- 读数头与磁栅尺之间的距离过大。
- 运动速度过高。
错误位置数据无效。 正常报警位处于低电平有效状态。如果处于低电平有效状态，则磁编码器运行接近其极限
（> *高温度的80%）。位置依旧有效。

SSI — 含有两个一般和详细状态位的位置
数据包结构

位 b35 : b10 b9 : b8 b7 : b0
数据长度26位2位8位
含义 磁编码器位置  一般状态 详细状态

磁编码器位置
——b35 : b10磁编码器位置，左对齐，头为MSB。未使用的较低几位将设为0。
——LSB位 = 2000 µm / 213

一般状态
—b9 错误。如果此位为“L”，则位置无效。
—
b8 		警告。如果此位为“L”，则磁编码器将接近运行极限。位置有效。
——可同时设定错误和报警位；这时错误位优先。
读数头外壳上LED指示灯的颜色表明一般状态位的值：

红灯 = 错误、橙灯 = 警告、绿灯 = 正常工作。红色或橙色或绿色指示灯闪烁 = 控制器和磁编码器之间没有发生通信。

未点亮 = 未通电或一般故障。详细状态位更明确地定义了报警或错误状态。

详细状态
—b7 未使用 — 始终为0。
—b6 错误 — 读数头与磁栅尺之间的距离过大。
—b5 错误 — 信号丢失。读数头与磁栅尺未对准，或磁栅尺已消磁。读数头相对于磁栅尺的方向不正确。
—b4 报警 — 温度。读数头的温度接近运行极限 [ > *高温度的80%]。
—b3未使用 — 始终为0。
—b2未使用 — 始终为1。
—b1未使用 — 始终为2。
—b0错误 — 频率。运动速度过高。


SSI — 含有两个一般状态位的位置

数据包为28位长，头为MSB，左对齐。它提供位置和两个一般错误警告状态位。所有分辨率均可用。

数据包结构

位 b27 : b2b1 : b0
数据长度26位2位
含义 磁编码器位置  一般状态
磁编码器位置
_b27 : b2磁编码器位置，左对齐，头为MSB。未使用的较低几位将设为0。
__LSB位 = 2000 µm / 213


详细状态
_b1错误。如果此位为“L”，则位置无效。
_b0警告。如果此位为“L”，则磁编码器将接近运行极限。位置有效。
_可同时设定错误和报警位；这时错误位优先。
读数头外壳上LED指示灯的颜色表明一般状态位的值：

红灯 = 错误、橙灯 = 警告、绿灯 = 正常工作。红色或橙色或绿色指示灯闪烁 = 控制器和磁编码器之间没有发生通信。

未点亮 = 未通电或一般故障。


SSI — 仅位置模式

数据包为26位长，头为MSB，左对齐。它仅提供位置，而不包含状态位。所有分辨率均可用。


数据包结构

位 b25 : b0
数据长度26位
含义 磁编码器位置
磁编码器位置
_b25 : b0磁编码器位置，左对齐，头为MSB。未使用的较低几位将设为0。
__LSB位 = 2000 µm / 213

具有1 µm分辨率的SSI输出 »仅位置« 具有24位长的位置数据字。


SSI — 采用格雷码的仅位置模式

此模式仅提供反射二进制码（也称为格雷码）格式的位置。

规格手册
LA11D05_01
BiSS-C接口

磁编码器位置（采用多26位自然二进制码）和磁编码器状态可通过BiSS-C协议获取。位置数据左对齐，头为MSB。

在位置数据之后有两个状态位（低电平有效），后接CRC（倒置）。

为点对点操作执行BiSS；不支持多个slave。

读数每秒多重复27,000次。如果更高，将报告相同的位置数据。

请注意，并非针对所有MA时钟频率均可实现27 kHz（因为数据传输耗时过长）。

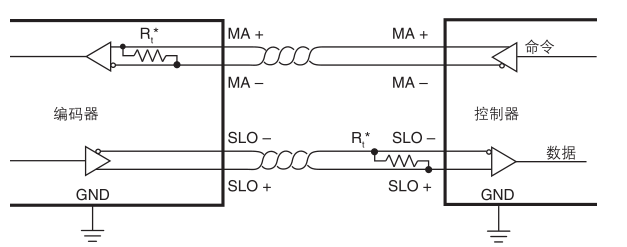

电气连接



*MA和SLO线均为5 V RS422兼容差分双绞线。MA传输线的端接电阻集成在读数头内部。

如果电缆总长超过5 m，则需要在控制器端的SLO线末端设置端接。

电缆的额定阻抗为120 Ω。



信号
MA 主时钟。
SLOslave输出。在SCK信号上升沿输出数据。在SCK信号下降沿上数据有效。

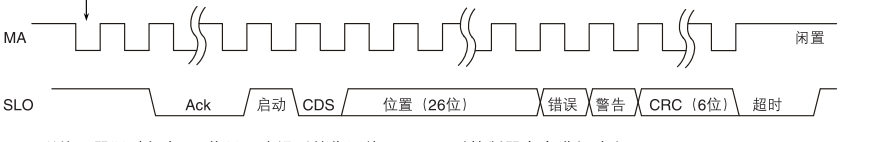

BiSS-C时间图

DI一个下降沿后的磁编码器锁存位置值500 ns



磁编码器通过保存MA信号下降沿后的位置值500 ns，对控制器命令进行响应。

MA为空闲高电平。通信自DI一个下降沿启动。

磁编码器通过设定MA上DI二个上升沿的SLO低电平进行响应。

Ack表示周期，在这个周期内读数头计算一次Jue对位置；详见第19页的型号定义。

当磁编码器准备好进行下一个请求循环时，通过设定SLO高电平向主设备发送准备就绪信号。

CRC采用二进制格式，发送时头为MSB。

Jue对位置采用二进制格式，发送时头为MSB，左对齐，未使用的较低几位将设为零。CDS位始终为零。


通信参数

参数 *小值 典型值  *大值说明
时钟频率 50 kHz —A / B * 主时钟频率
超时 ——20 µs 通信超时

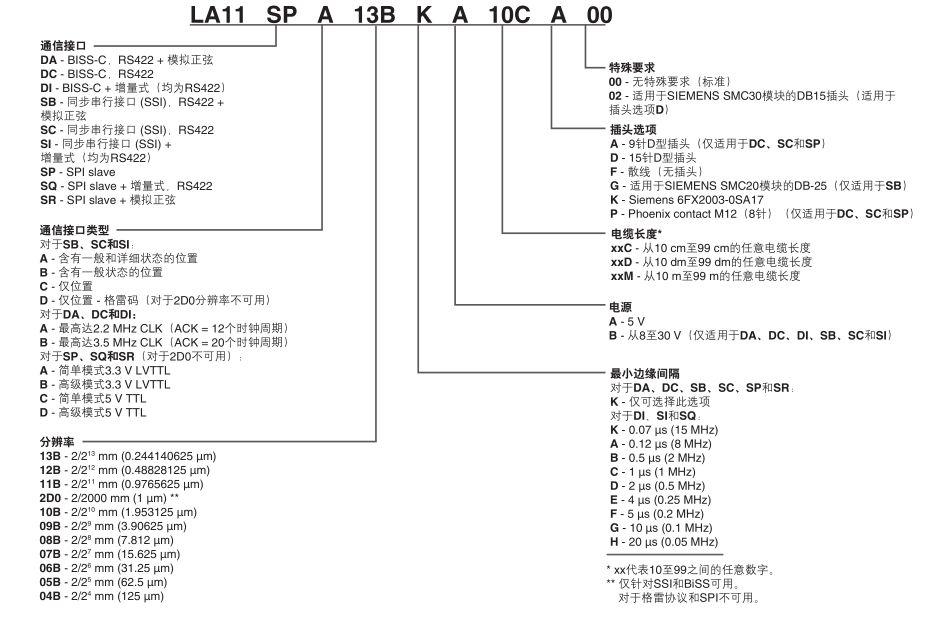

读数头订货号

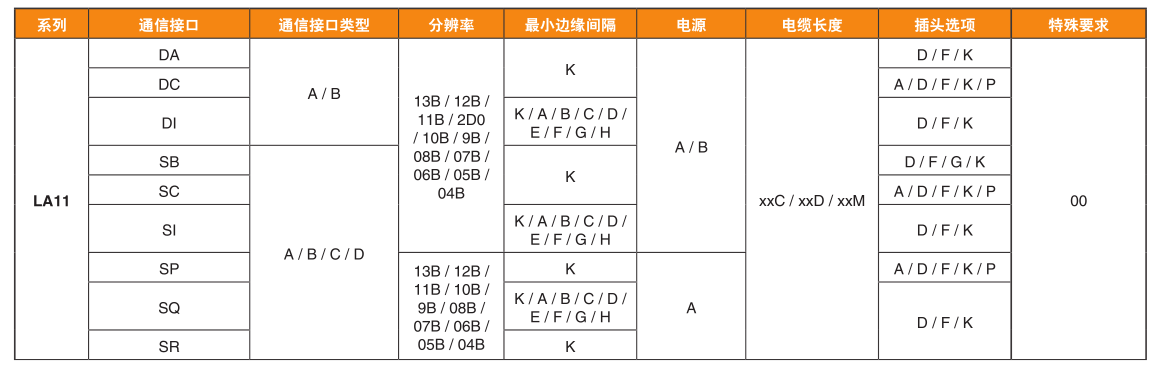

注：并非所有组合均有效。请查看下表，了解适用选项。

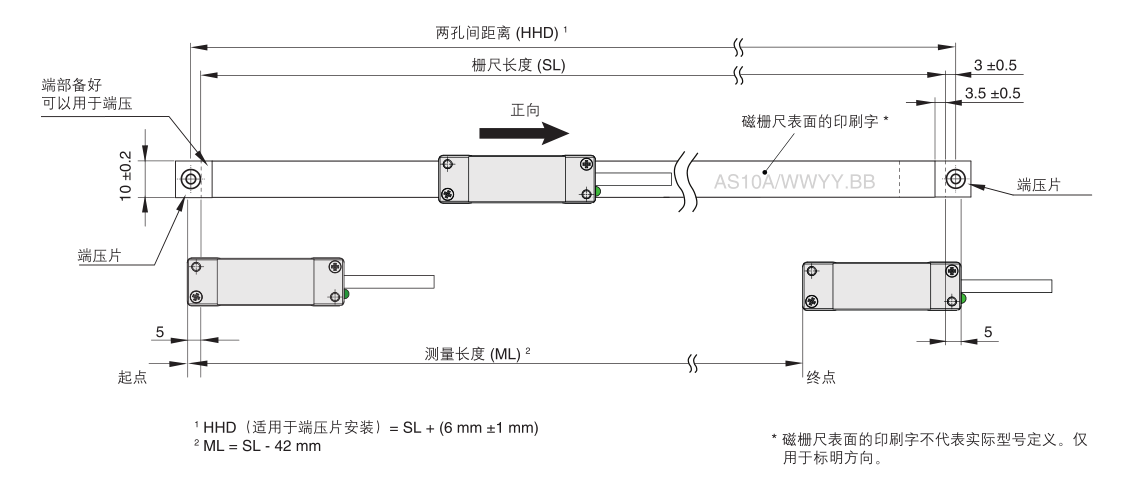

读数头尺寸

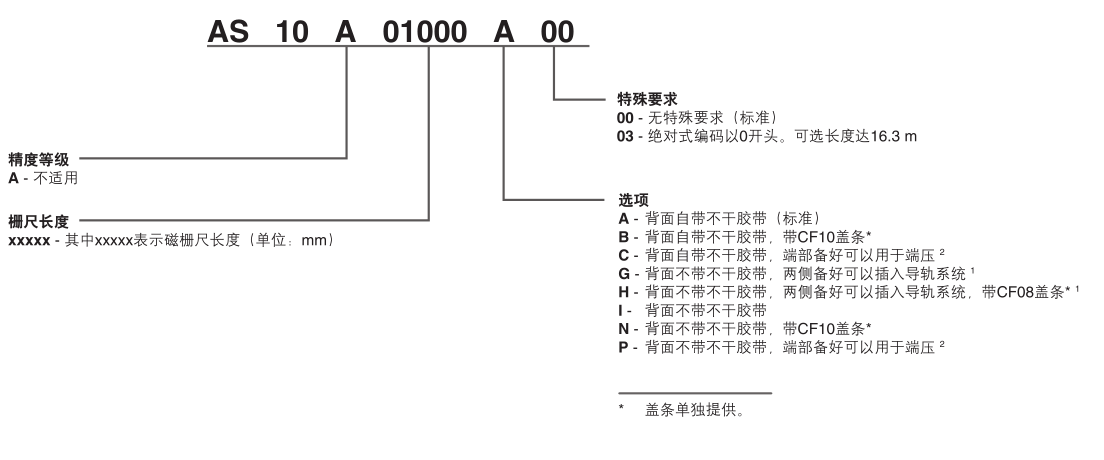

AS10磁栅尺订货号

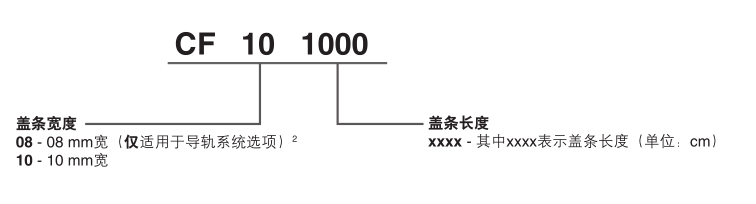

盖条订货号
