传感器851S,LVDT位移传感器 瑞士位移传感器用于各种长度、直径、厚度、高度差、跳动、同心度及垂直度的测量。装夹方式简单、通用,测量准确,适用于加工车间使用。
PETER LVDT传感器的优点：
· 位移导向采用滚珠轴承,确保测量的高准确性
· 量程范围内良好的线性误差
· 各量程传感器,同时包含真空提升及压缩空气驱动型号产品
· 良好的产品兼容（Mahr、Marposs）
· 成熟的半桥、LVDT技术,保证测量稳定性及准确性
· 超过1000万次使用寿命 |  | PETER传感器的特性：
· 0～10.6mm多种行程
· 统一φ8h6装夹直柄
· 提升驱动包括精密弹簧形式、真空提升、压缩空气驱动
· 标准硬质合金测球,部分传感器可根据自行需要更换测头形式
· 无摩擦、球支承滑动测量保证了耐久性和重复性
· 测力可调
· 设计牢固并持续更新 |

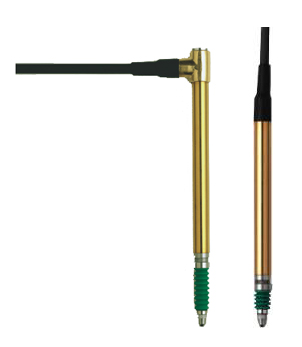

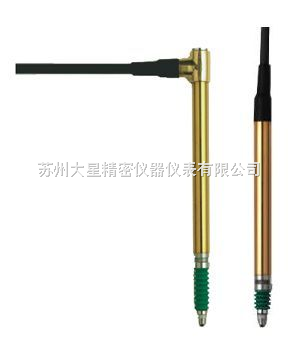

传感器 851S001、851S003、851S005、851S007 （轴向电缆） 传感器 851S002、851S004、851S006、851S008 （径向电缆） A型 弹簧推动 | B型 真空提升 | C型气压驱动波纹管密封 | D型气压驱动,气隙密封 | 851S001A/003A/005A/007A  | 851S002B/004B/006B/008B  | 851S001C/003C/005C/007C  | 851S002D/004D/006D/008D  | 851S002A/004A/006A/008A  | 851S001B/003B/005B/007B  | 851S002C/004/C006C/008C  | 851S001D/003D/005D/007D  |
技术参数- 相同参数 行程 | 4.6mm | 测量行程 | ±2mm | 支撑方式 | 球轴承 | 测头旋转 | 全行程1° | 温度范围 | －10°C～65°C,使用/存放温度 | 安装位置 | 任意 | 主体直径 | Φ8h6 | 电缆 | 聚亚安脂（PUR）,长2m | 插头 | 5线,270° | 重复精度 | 0.01um | 维修 | 可修理,可拆单元 | 测头 | Φ3mm硬质合金球,M2.5螺纹连接,可更换 | 线圈型式 | 851S001、851S002 | 半桥式 | 851S003、851S004 | 全桥式（LVDT） | 851S005、851S006 | 全桥式（LVDT）与Marposs兼容 | 851S007、851S008 | Mahr兼容 | 驱动频率 | 851S001、851S002 | 13kHz±5% | 供电电压 | 851S001、851S002 | 3V±0.5％RMS | 851S003、851S004 | 5kHz±5% | 851S003、851S004 | 3V±0.5％RMS | 851S005、851S006 | 7.5kHz±5% | 851S005、851S006 | 3V±0.5％RMS | 851S007、851S008 | 20kHz±5% | 851S007、851S008 | 5V±0.5％RMS | 灵敏度 | 851S001、851S002 | 73.75±0.15mV/（V•mm） （输入电阻R=2KΩ±0.1％） | 851S003、851S004 | 150mV/（V•mm） （输入电阻R=100KΩ） | 851S005、851S006 | 210mV/（V•mm） （输入电阻R=100KΩ） | 851S007、851S008 | 184mV/（V•mm） （输入电阻为正常阻抗） | 线性误差 | 851S001、851S002 | 0.25％FS±1000um 范围（20°C±1°C） | 851S003、851S004 | 0.25％FS±1000um 范围（20°C±1°C） | 851S005、851S006 | 0.25％FS±1000um 范围（20°C±1°C） | 851S007、851S008 | 0.3％FS±1000um 范围（20°C±1°C） |
不同参数 型号 | A型 | B型 | C型 | D型 | 预行程 / 默认设置 | 可调 / -1.2mm | 可调 / -1.2mm | 可调 / +2.8mm | 可调 / +2.8mm | 寿命 | 大于1000万次 | 大于1000万次 | ―― | 大于1000万次 | 防护套 | FPM/FKM（氟橡胶） | FPM/FKM（氟橡胶） | FPM/FKM（氟橡胶） | ―― | 提升 / 驱动 | 无 | 真空提升 | 气压驱动 | 气压驱动 | 压力 | ―― | ―― | 2.0bar | 6.0bar |
传感器851S009（轴向电缆）/851S010（径向电缆） 概述 A型 弹簧推动 | B型 真空提升 | C型气压驱动,波纹管密封 | D型气压驱动,气隙密封 | 851S009A
851S010A
 | 851S010B  | 851S010C  | 851S010D  |
技术参数-相同参数 行程 | 2.5mm | 测量行程 | ±1mm | 支撑方式 | 球轴承 | 测头旋转 | 全行程1° | 温度范围 | －10°C～65°C,使用/存放温度 | 安装位置 | 任意 | 主体直径 | Φ8h6 | 电缆 | 聚亚安脂（PUR）,长2m | 插头 | 5线,270° | 重复精度 | 0.02um | 驱动频率 | 13kHz±5% | 供电电压 | 3V±0.5％RMS | 线圈型式 | 半桥式 | 线性误差 | 0.6％FS±1000um 范围（20°C±1°C） | 测头 | Φ2mm硬质合金球,不可更换 | 预行程 | 不可调 | 灵敏度 | 73.75±0.15mV/（V•mm） （输入电阻R=2KΩ±0.1％） |
不同参数 型号 | A型 | B型 | C型 | D型 | 寿命 | 大于1000万次 | 大于1000万次 | ―― | 大于1000万次 | 防护套 | FPM/FKM（氟橡胶） | FPM/FKM（氟橡胶） | FPM/FKM（氟橡胶） | ―― | 提升 / 驱动 | 无 | 真空提升 | 气压驱动 | 气压驱动 | 压力 | ―― | ―― | 1.5bar | 6.0bar | 测量力 | 0.4N±50％（电位零点） | 0.4N±50％（电位零点） | 0.6bar时,0.6N；0.8 bar时,1N（电位零） | 0.8bar时,0.6N；1.1 bar时,1N（电位零） |
传感器851S011（轴线电缆）/851S012（径向电缆） 概述 A型 弹簧推动 | B型 真空提升 | C型气压驱动,波纹管密封 | D型气压驱动,气隙密封 | 851S011A
851S012A
 | 851S011B
851S012B
 | 851S011C
851S012C
 | 851S011D
851S012D
 |
技术参数-相同参数 行程 | 5.0mm | 测量行程 | ±2mm | 支撑方式 | 球轴承 | 测头旋转 | 全行程1° | 温度范围 | －10°C～65°C,使用/存放温度 | 安装位置 | 任意 | 主体直径 | Φ8h6 | 电缆 | 聚亚安脂（PUR）,长2m | 插头 | 5线,270° | 重复精度 | 0.01um | 驱动频率 | 13kHz±5% | 供电电压 | 3V±0.5％RMS | 线圈型式 | 半桥式 | 维修 | 可修理,可拆单元 | 测头 | Φ3mm硬质合金球,M2.5螺纹连接,可更换 | 灵敏度 | 36.88±0.15mV/（V•mm） （输入电阻R=2KΩ±0.1％） | 线性误差 | 0.5％FS±2000um 范围（20°C±1°C） |
不同参数 型号 | A型 | B型 | C型 | D型 | 预行程 / 默认设置 | 可调 / -2.25mm | 可调 / -2.25mm | 可调 / +2.25mm | 可调 / +2.25mm | 寿命 | 大于1000万次 | 大于1000万次 | ―― | 大于1000万次 | 防护套 | FPM/FKM（氟橡胶） | FPM/FKM（氟橡胶） | FPM/FKM（氟橡胶） | ―― | 提升 / 驱动 | 无 | 真空提升 | 气压驱动 | 气压驱动 | 压力 | ―― | ―― | 2.0bar | 6.0bar |
传感器851S013/851S014/851S015/851S016 概述 851S013
851S014 - 测量行程±2mm
- 半桥式
- OEM模式
| 851S013  | 851S014  | 851S015
851S016 - 测量行程±2mm
- 全桥式（LVDT）
- OEM模式
| 851S015 | 851S016 |
技术参数 -相同参数 重复精度 | 0.01um,与外加线性轴承有关 | 测量行程 | ±2mm | 支撑方式 | 无/外加 | 供电电压 | 3V±0.5％RMS | 温度范围 | －10°C～65°C,使用/存放温度 | 安装位置 | 任意 | 主体直径 | Φ8h6 | 电缆 | 聚亚安脂（PUR）,长2m | 插头 | 5线,270° | 维修 | 可修理,可拆单元 | 线性误差 | 0.25％FS±1000um 范围（20°C±1°C） |
不同参数 电缆 | 851S013 轴向 | 851S014 径向 | 851S015 轴向 | 851S016 径向 | 灵敏度 | 73.75±0.15mV/（V•mm）
（输入电阻R=2KΩ±0.1％） | 73.75±0.15mV/（V•mm）
（输入电阻R=2KΩ±0.1％） | 150mV/（V•mm）
（输入电阻R=100KΩ） | 150mV/（V•mm）
（输入电阻R=100KΩ） | 驱动频率 | 13kHz±5% | 13kHz±5% | 5kHz±5% | 5kHz±5% | 线圈型式 | 半桥式 | 半桥式 | 全桥式（LVDT） | 全桥式（LVDT） |
传感器851S017、851S019、851S021（轴向电缆）
传感器851S018、851S020、851S022（径向电缆） 概述 A型 弹簧推动 | B型 真空提升 | C型气压驱动,波纹管密封 | D型气压驱动,气隙密封 | 851S017A/019A/021A
 851S018A/020A/022A  | 851S017B/019B/021B
 851S018B/020B/022B  | 851S017C/019C/021C
 851S018C/020C/022C
| 851S017D/019D/021D
 851S018D/020D/022D  |
技术参数 -相同参数 行程 | 10.6mm | 测量行程 | 851S017、851S018 | ±5mm | 设置 | 851S017、851S018 | | 851S019、851S020 | ±2mm | 851S019、851S020 | 1:2 | 851S021、851S022 | ±2mm | 851S021、851S022 | 1:1 | 支撑方式 | 球轴承 | 测头旋转 | 全行程1° | 温度范围 | －10°C～65°C,使用/存放温度 | 安装位置 | 任意 | 主体直径 | Φ8h6 | 电缆 | 聚亚安脂（PUR）,长2m | 插头 | 5线,270° | 重复精度 | 0.02um | 驱动频率 | 13kHz±5% | 供电电压 | 3V±0.5％RMS | 线圈型式 | 半桥式 | 维修 | 可修理,可拆单元 | 测头 | Φ3mm硬质合金球,M2.5螺纹连接,可更换 | 灵敏度 | 851S017、851S018 | 标准设置1：10,7.38±0.02mV/（V•mm）（输入电阻R=2KΩ±0.1％）
可选设置1：5,14.76±0.04mV/（V•mm）（输入电阻R=2KΩ±0.1％） | 851S019、851S020 | 36.88±0.15mV/（V•mm）（输入电阻R=2KΩ±0.1％） | 851S021、851S022 | 73.75±0.15mV/（V•mm）（输入电阻R=2KΩ±0.1％） | 线性误差 | 851S017、851S018 | 0.9％FS±5000um 范围（20°C±1°C） | 851S019、851S020 | 0.5％FS±2000um 范围（20°C±1°C） | 851S021、851S022 | 0.25％FS±1000um 范围（20°C±1°C） |
不同参数 型号 | A型 | B型 | C型 | D型 | 预行程 / 默认设置 | 851S017/851S018 | 可调 / -5.5mm | 可调 / -5.5mm | 可调 / +5.5mm | 可调 / +5.5mm | 851S019/851S020 | 可调 / -2.5mm | 可调 / -2.5mm | 可调 / +8mm | 可调 / +8mm | 851S021/851S022 | 可调 / -2.5mm | 可调 / -2.5mm | 可调 / +8mm | 可调 / +8mm | 寿命 | 大于1000万次 | 大于1000万次 | ―― | 大于1000万次 | 防护套 | FPM/FKM（氟橡胶） | FPM/FKM（氟橡胶） | FPM/FKM（氟橡胶） | ―― | 提升 / 驱动 | 无 | 真空提升 | 气压驱动 | 气压驱动 | 压力 | ―― | ―― | 2.0bar | 6.0bar |
传感器851S023/851S024/851S025/851S026 概述 851S023
851S024 - 测量行程±2mm
- 半桥式
- 推动方式与选择的附件有关
| 851S023
| 851S024
| 851S025
851S026 - 测量行程±2mm
- 全桥式（LVDT）
- 推动方式与选择的附件有关
| 851S025
| 851S026
|
技术参数 -相同参数 行程 | 6.0mm | 测量行程 | ±2mm | 重复精度 | 0.01um | 使用寿命 | 大于1000万次 | 测头旋转 | 全行程1° | 测头 | 可安装 | 支撑方式 | 球轴承 | 供电电压 | 3V±0.5％RMS | 温度范围 | －10°C～65°C,使用/存放温度 | 安装位置 | 任意 | 外形尺寸 | 70×14×12mm | 电缆 | 聚亚安脂（PUR）,长2m | 提升 | 可安装 | 测量力 | 1N±15% （零点位点）,可选择1.6N | 插头 | 5线,270° | 维修 | 可修理,可拆单元 | 线性误差 | 0.25％FS±1000um 范围（20°C±1°C） | 预行程
默认设置 | 可调
-1.2mm |
不同参数 电缆 | 851S023 轴向 | 851S024 径向 | 851S025 轴向 | 851S026 径向 | 灵敏度 | 73.75±0.15mV/（V•mm）
（输入电阻R=2KΩ±0.1％） | 73.75±0.15mV/（V•mm）
（输入电阻R=2KΩ±0.1％） | 150mV/（V•mm）
（输入电阻R=100KΩ） | 150mV/（V•mm）
（输入电阻R=100KΩ） | 驱动频率 | 13kHz±5% | 13kHz±5% | 5kHz±5% | 5kHz±5% | 线圈型式 | 半桥式 | 半桥式 | 全桥式（LVDT） | 全桥式（LVDT） |
传感器851S027/851S028/851S029 概述 851S027 - 测量行程±0.25mm
- 半桥式
- 弹簧推动
| 851S028 - 测量行程±0.25mm
- 半桥式
- 弹簧推动
| 851S029 - 测量行程±0.4mm
- 半桥式
- 弹簧推动
|
|
|
|
技术参数 -相同参数 支撑方式 | 球轴承 | 寿命 | 大于1000万次 | 温度范围 | －10°C～65°C,使用/存放温度 | 安装位置 | 任意 | 电缆 | 聚亚安脂（PUR）,长2m | 插头 | 5线,270° | 提升 | 无 | 重复精度 | 0.01um | 驱动频率 | 13kHz±5% | 供电电压 | 3V±0.5％RMS | 线圈型式 | 半桥式 | | | 灵敏度 | 73.75±0.15mV/（V•mm）（输入电阻R=2KΩ±0.1％） |
不同参数 电缆 | 851S027
轴向,无推动保护 | 851S028
径向 | 851S029
轴向 | 行程 | 0.8mm | 0.8mm | 1.5mm | 测量行程 | ±0.25mm | ±0.25mm | ±0.4mm | 预行程 | 0.35mm | 0.35mm | 0.40mm | 测头旋转 | 全行程0.5° | 全行程0.5° | 全行程1.5° | 测头 | 4mm硬质合金球 | 4mm硬质合金球 | 2mm硬质合金球 | 防护套 | 镀镍 | 镀镍 | 镀腈 | 主体直径 | Φ8h6 | Φ8h6 | Φ5h6 | 测量力 | 0.63N±20% （零电位点） | 0.63N±20% （零电位点） | 0.78N±20% （零电位点） | 线性误差 | 0.6％FS±250um
（20°C±1°C） | 0.6％FS±250um
（20°C±1°C） | 0.2％FS±400um
（20°C±1°C） |

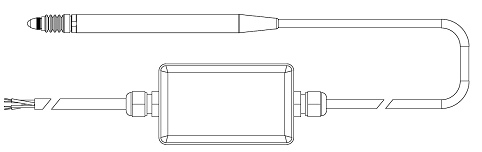

851DC-传感器 851S-系列传感器 应用 | 与851S系列传感器相同 | 主体直径 | Φ8h6 | 外形尺寸 | 电缆盒58×35×16mm | 供电电压 | 5,12或24V（±10％）（订货时请说明）,电流消耗120,50或25mA | 信号输出 | ±10V,可替换全部规格（其他规格请进行咨询） | 连接 | 供电和信号输出：电缆（聚氯乙烯）,长1m,备有金属丝
传感器与电缆盒连接,电缆（聚氯乙烯）,长2m | 模块 | 851S001/851S002 测量范围±1mm 851S009/851S010 测量范围±1mm
851S011/851S012 测量范围±2mm 851S017/851S018 测量范围±5mm
851S019/851S020 测量范围±2mm 851S021/851S022 测量范围±1mm | 订货实例 | 851S001,DC-传感器,供电电压24V：851S001 DC24V | 外形图 |
|
851Mini微型开关 小型信号开关,转换位置具有很高的重复精度 应用 | 准确位置边缘、终点的参考开关,参考设置等 | 电缆 | 聚亚安脂（PUR）,长1m,备有金属丝 | 重复精度 | ±0.001mm | 超行程 | 1.5mm（可订购更长超行程） | 作用力 | 0.7N （可订购其他值） | 温度范围 | -20～+70°C,保存和使用温度 | 电流 | 50mA | 寿命 | 大于1000万次 | 安装位置 | 任意 | 功能 | NC（正常关闭） | 锁紧螺母 | 2个 | 金属丝 | 2×0.14mm2 | 主体OD | M8×0.5 | 材料 | 不锈钢（1.4305） | 外形图 |
|
|
