CNC全自动影像测量仪

CNC全自动影像测量仪
产品名称:CNC全自动影像测量仪
所属类别:二次元影像测量仪
产品人气:2459
更新日期:2019/3/11 8:51:54
询价

产品介绍

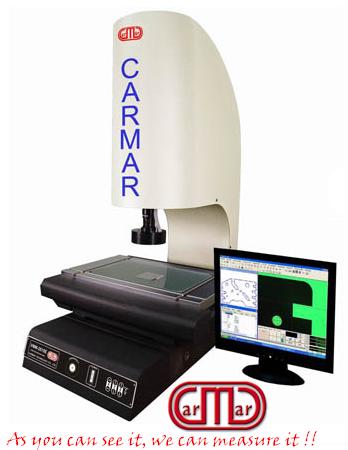

  CNC全自动影像测量仪Carmar

VMM-CNC影像测量仪,具有以下的特点:


·支援自动对焦、摇杆操作、以及接触式探针测量。
·软件支援强大元素构造, 多元化测量方法 (自动寻边、对比测量以及局部放大采点)等
·嵌入式模块伺服控制驱动马达,机电回应速度快速。
·双重闭环运动控制,具有准确的高速运动定位性能。
·精简化仪器与计算机界面。
·花岗岩平台, 结构稳定, 抗震性能力佳。
·独立控制的表面与底光光源。
·配有专用CNC二维量测软件,具教导功能可大幅提高批量测量效率。
·进口滚珠驱动螺杆与滑轨,机械性能佳。
·国外品牌摄像机与光学变焦镜头。
·具高精密镜头选配模块,光学分辨率达0.6微米。

仪器型号VMM-2515CVMM-3020CVMM-4030C
工作台行程X(MM)220270370
Y(MM)120170270
Y(MM)150 (对焦用)
玻璃面尺寸(MM)306X196350X250450X350
金属台尺寸(MM)450X280500X330606X466
驱动控制系统独立伺服马达控制
坐标显数分辨率0.5μm
X/Y坐标示值误差( 3 + L/200 )μm L为被测长度;单位:mm
影像系统摄像CCD:彩色1/2“ CCD摄像机。
物镜:美国 NAVITAR 镜头 ,物镜倍率: 0.7X-4.5X
视频倍率: 23.5X-148X,物方视野:11.1-1.7mm
量测软件QMS3D
光 源:表面光源与透射光源均采用LED ,亮度可调。
重量 (kg)146168266
电源AC220V/110V 50/60 Hz
外型尺寸 (MM)760X600X900970X670X940
功率250W (不包含计算机)
以下功能强化选购件请参阅影像测量仪附件说明:
1.仪器标准配备及一般选购件 (0.5X 附加镜, 2X 附加镜,0.5X 镜筒)
2.高精度选购件 (5X 10X 20X 50X超长工作距离物镜)
