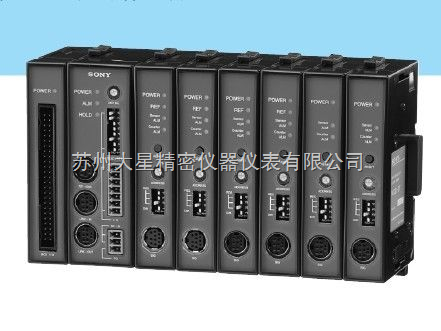

MG系列多点测量系统装置

MG系列多点测量系统装置

MG 系列数位探规系统, 适用于多点量测.

多轴接口模块MG系列,为进行同时多点测试提供平台,与控制器或电脑等连接可以

进行数据和指令的传送.主要功能有RS-232、BCD或现场总线输出.提高复杂测试

的准确性和效率. MG的特点:多轴同时测试系统集成的中枢,控制器或电脑数据通

讯的通道.

最多可连接至64个探规

•输入分辨率: 0.1μm, 0.5μm, 1μm, 5μm, and 10 μm.

• 与RS-232C, BCD兼容

• 操作电压: 12-24VDC

• 德国DIN标准滑轨固定（35mm）

MG10-P1 : sink型输出 （–com）

MG10-P2 : souMG20-DK : DK系列探规

MG20-DG : DG**B and DL**B/BR系列探规

MG20-DT : DT系列探规rce型输出 （+com）

MG30-B1 : BCD sink型输出 （–com）

MG30-B2 : BCD source型输出 （+com）

惯性系统中, 每条探规轴需要一条BCD线缆

MG系列则只需要一条BCD线缆.

另外, MG系列可以连接至DK,

DG, DT, 和DL系列探规.
