MLS1直线位移特性简介
- 非接触式测量，无磨损
- 高分辨率，可达0.001mm
- 金属外壳，可靠性高
- 尺寸紧凑，分割电路集成于读头内部
- 抗干扰性能好
- 安装简易
- 高抗震动
- 保护等级IP67
- 短路保护
- 高精度
- 测量长度可达100m
- 信号线长可达100m
应用：
MLS-1磁栅主要应用于机械设备及自动化领域中的线性位移测量，该传感器采用增量式编码原则。系统由一个传感头和一个磁性编码磁带组成。磁性带通常由粘接在塑料或是橡胶（合成橡胶）基体上的铁酸锶组成，基体在粘接在钢制支撑体上。传感头滑过磁性带，磁性带带有交变极性的磁性，两者之间有不超过2.5mm的间隙。由于该系统采用磁性原理，因此与光学系统不同，该系统对诸如油、灰尘等的污染具有很强的免疫力。磁性带具有交变的N/S磁极，其在一定距离内具有磁性，该距离称为磁距。传感器沿磁性带移动，检测位移并且输出等同于增量编码器或线性标尺的输出信号。分辨率可达1um。磁带与磁头的安装允许距离（间隙）可达2.5mm，大约是磁极宽度的50%。因此精度等级可以达到± 5um。这些特性使其可以在一些苛刻的、多粉尘的环境下理想工作，比如伐木业。
MLS-1 磁栅测量传感器和磁带B5是一种非接触式用于线性测量的增量式编码系统。可测量大于1m的距离（可达100m），装配简便，非接触，无摩擦，防水且能抵御水-油-灰尘的污染，这些特性使其适用于许多应用场合。可用于下列测量位置参数的工业场合：工具制造，自动化，木材，大理石，玻璃加工，pvc切割，车削，铣削，钻削，焊接机械等等。测量传感器在同一装置中集成，一个对磁性区域敏感的传感器，一个电信号转换回路，一个输出回路。在磁性带上移动的传感器产生信号，经放大后输出，转变成增量式位置信号后可接入显示器，PLC，CNC,轴控制器等控制设备。
机械特性：
分辨率 | 5μm,10μm,25μm,62.5μm 其他可定制 |
输出信号 | Push-Pull 或者 RS422 Line Driver |
信号定义 | A+,A-,B+,B-,Z+,Z- |
输入电流 | Max.40mA 每相 |
供电电源 | 10-30V DC ±20% 或者 5V DC ±5% |
尺寸 | 各异 |
读头材质 | 铸铁 |
信号线 | 100m，可定制 |
安装间隙 | 2.5mm（取决于磁间距） |
速度 | 3m/s |
磁栅尺带 | B5（5+5mm）,B2（2+2mm） |
测量精度 | 40μm /m |
重复性 | ±1 Count |
使用温度 | -25—85ºC |
保护等级 | IP67 |

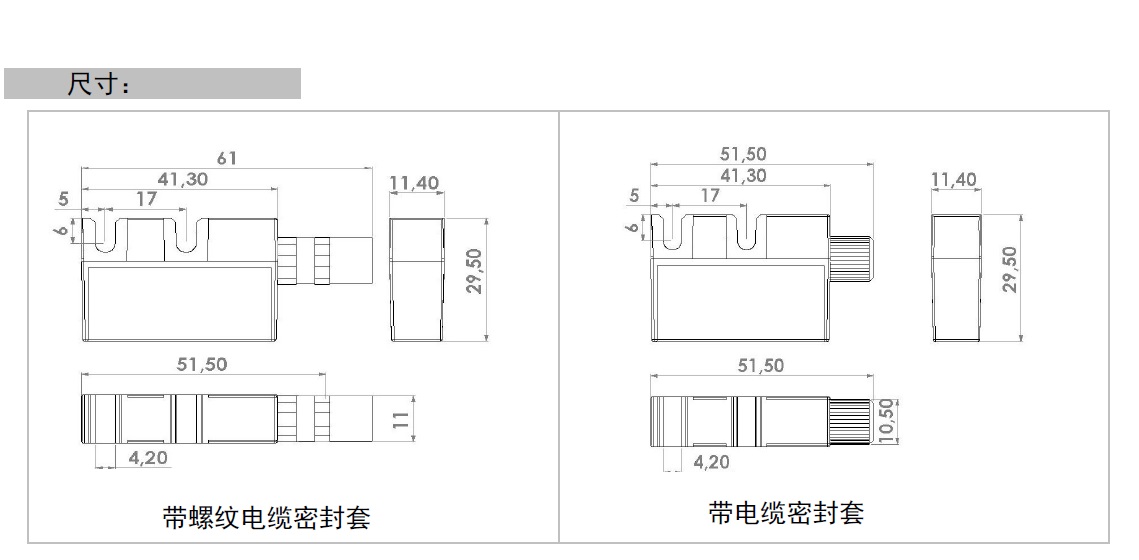

产品尺寸：
