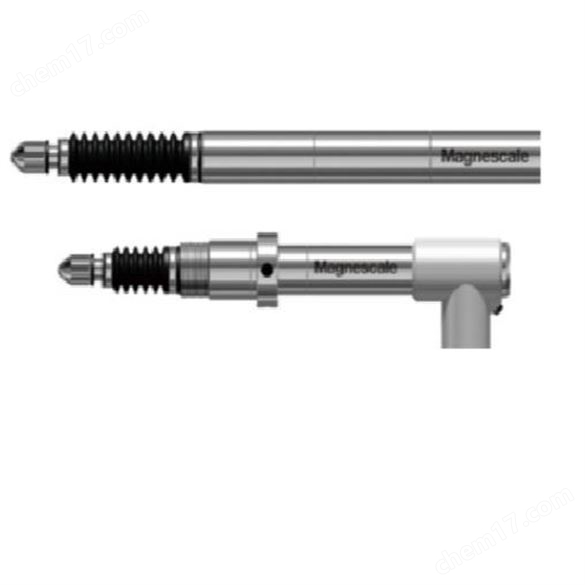

DK830SR位移传感器
外形纤薄，阀杆直径为 Φ8 mm，滚珠花键轴承经久耐用。
我们*的信号处理技术可实现需要高精度和实时性能的测量。
DK830SR位移传感器
测量范围：30 毫米
分辨率：0.1 μm
精度：1.3μm
响应速度：80 米/分钟（分辨率 0.1 微米）
轴承结构：通过使用高度耐用的滚珠花键轴承提高滑动性能
高耐久性：3.2亿次滑动循环或更多（截至2021年1月持续评估）
防护等级：IP67（直型/直角型带空气管）
内置参考点
输出信号：A/B/参考点（电压差分线路驱动器输出）
法兰类型也可用于强力固定。
DK830SR位移传感器日本Magnescale配置图：
DK830SR位移传感器日本Magnescale技术参数：
| 主要规格 | |
| 型号 | DK830SR |
| 测量范围 | 30mm |
| zui大分辨率 | 0.1µm |
| 精度 (20℃时) | 1.3µm p-p |
| 测量力 | 向上：0.5 ±0.35 N 横向：0.6 ±0.35 N 向下：0.7 ±0.35 N |
| 工作温度范围 | 0 ～ 50℃ (不得有结露) |
| 保存温度范围 | -20 ～ 60℃ (90%RH 或更低) |
| 响应速度 | 80m/min |
| 原点响应速度 | 80m/min |
| 主轴驱动方式 | 弹簧挤压 |
| 原点位置 | 一处 (在主轴移动1mm ±0.5mm的位置) |
| 防护等级 ※1 | IP53 |
| 耐振动 | 100m/s2 (20 ～ 2,000 Hz) |
| 耐冲击 | 1000m/s2 (11 ms) |
| 中控管口径 | φ8mm |
| 测头 | 带超硬合金球面，安装螺钉为M2.5 |
| 电源电压 | DC 5V ±5% |
| 功耗 | 1W |
| 质量 ※3 | 约70g |
| 输出 | A/B/原点 输出电压差动型线驱动器信号 (符合EIA-422) |
| 输出电缆长度 | 2.5m |
| 附属品 | 扳手，使用说明书，补充说明书，+PM4×5螺钉(2根) |
| 1、 不包括内插盒和连接器 2、 使用波纹管套件(另售的附件)时 3、 不包括电缆部分和内插盒 4、记载内容如有变更，恕不另行通知 | |
DK830SR位移传感器日本Magnescale尺寸图：
DK830SR位移传感器日本Magnescale相关附件：
DK805S/DK812S/DK830S
测量仪器
| DZ-100 |  | 滚轮测量仪器 |
| DZ-123 |  | φ3 mm 超钢测量仪器 |
| DZ-191 |  | 耦合测量仪器 |
| DZ-5100 |  | 测量头套件（销、离中心、超钢平面、塑料球面） |
提升杆
| DZ-161 |  | 提升杆（安装在仪表体和测量头之间，用于手动滑动） |
仪表支架
| DZ521 |  | 安装孔φ8 仪表用支架 |
波纹管套装
| DZ305 |  | 用于 DK805S 系列的波纹管套件 |
| DZ303 |  | 用于 DK812S 系列的波纹管套件 |
| DZ304 |  | 用于 DK812SVR 系列的波纹管套件 |
| DZ830BL |  | 用于 DK830 单反相机的波纹管套件 |
| DZ830BV |  | 用于 DK830SVR 的波纹管套件 |
法兰适配器
| DZ812F |  | 12 mm 直角和直角型 φ8 仪表法兰适配器 |
| DZ830F |  | 用于 30 mm φ8 仪表的法兰适配器 |
延长电缆
| CE08-1,3,5,10,15 | LT 系列和 MG 系列连接延长电缆 （1，3，5，10，15 m） | |
| CK-T12,13,14,15,16 | LT 系列，用于 MG 系列连接的柔性延长电缆 （1，3，5，10，15 m） | |
| CE29-003,01,03,05,10 | 用于 LY 系列计数器连接的延长电缆 （0.3，1，3，5，10 m） | |
| CE22-01,03,05,10 | 前玫瑰柔性延长电缆 （1，3，5，10 米） | |
