旋转增量式感栅尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C

旋转增量式感栅尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C
产品名称:旋转增量式感栅尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C
所属类别:旋转增量式感栅尺
产品人气:430
更新日期:2020/6/11 16:57:56
询价

产品介绍

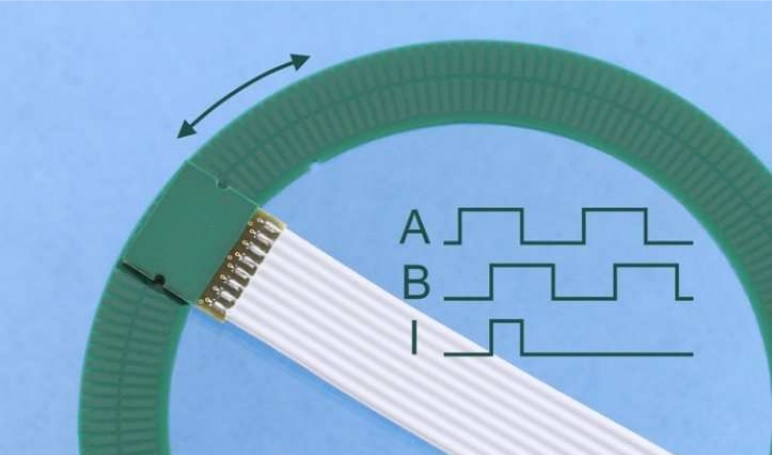

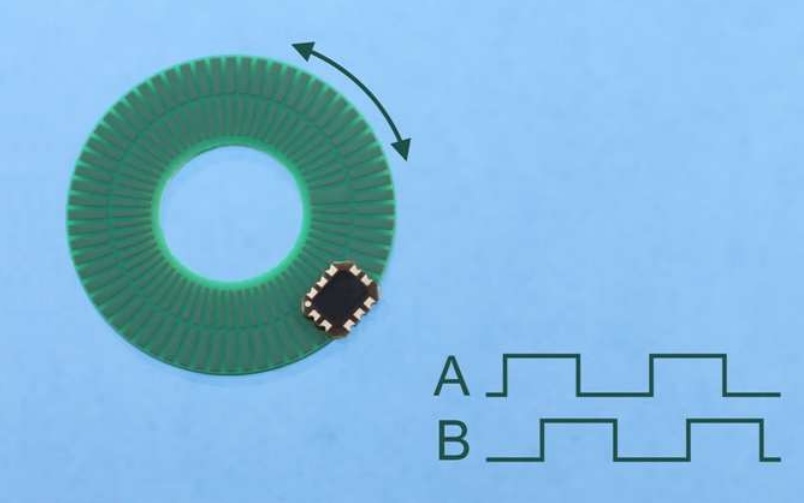

旋转增量式感栅尺


旋转增量式感栅尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C 产品特性
· 尺寸高度集成,超薄编码器和尺条设计(总计<2mm)
· 极强的抗磁场干扰能力
· 抗油、水、灰尘、颗粒物,免维护
· 可选配线缆, 连接器、固定器和封装外壳



旋转增量式感栅尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C 主要规格
分辨率:128 – 1,000,000 CPR
最大速度:最高23,000 rpm
间距:最高0.6mm
供电:5V, 30mA
温度:-40到 125°C

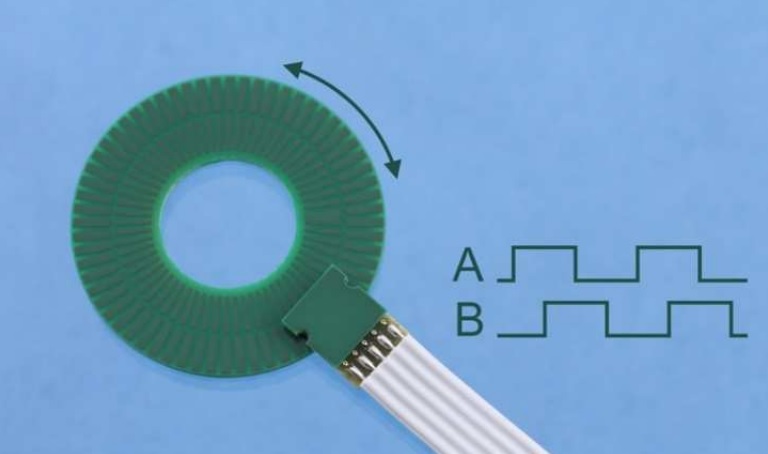

ID 1102C

ID 4501C

IT 3402C



IT 3403C

旋转增量式感栅尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C

型号ID 1102CID 4501CIT 3402CIT 3403CIT 5602C
分辨率(μm)128~2949120128~2949120256~1474560256~1474560256~1474560
最大运行速度(m/s)4~234384~234381~86261~86261~8626
参考点
可选安装方式直接安装裸芯片直接安装直接安装裸芯片
A型底托A型底托A型底托A型底托A型底托
B型底托金属封装外壳B型底托B型底托PCB RS422 驱动板
    金属封装外壳
读数头尺寸 L x W x T9 x 6.8 x 0.9 mm6 x 5 x 0.8 mm11 x 11 x 0.9 mm11 x 11 x 0.9 mm10 x 8 x 0.75 mm
20 x 20 x 4.1 mm20 x 20 x 4 mm20 x 20 x 4.1 mm20 x 20 x 4.1 mm20 x 20 x 4.0 mm
9 x 6.8 x 1.6 mm37 x 23 x 11 mm11 x 11 x 1.6 mm11 x 11 x 1.6 mm29 x 10 x 3.4 mm
    36 x 14.6 x 13 mm
线缆扁平线缆 扁平线缆扁平线缆
扁平线缆扁平线缆扁平线缆扁平线缆扁平线缆
扁平线缆屏蔽线-8芯扁平线缆扁平线缆屏蔽线-8芯
    屏蔽线-8芯
接口 FC-6、FC-8 FC-8FC-8
 FC-6、FC-8 FC-6、FC-8FC-8FC-8FC-8
 FC-6、FC-8 D-sub 9、D-sub 15FC-8FC-8D-sub 9、D-sub 15
    D-sub 9、D-sub 15
输出信号单端TTL信号差分TTL信号单端TTL信号单端TTL信号单端TTL信号
单端TTL信号差分TTL信号单端TTL信号单端TTL信号单端TTL信号
单端TTL信号RS 422信号单端TTL信号单端TTL信号RS 422信号
    RS 422信号
产品说明书下载ID 1102C说明书ID 4501C说明书IT 3402C说明书IT 3403C中说明书IT 5602C说明书





旋转增量式感栅尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C 选配码盘型号


型号TPCD05TPCD06TPCD07TPCD06-A
码盘周期数64128180128
参考点
可选安装方式乐泰 480乐泰 480乐泰 480乐泰 480
   安装孔
尺寸 外径/内径*厚度28.2/12*0.73 mm52.7/36*0.73 mm76.2/56*0.73 mm52.7/28*0.73 mm
适用编码器类型ID 1102C、ID 4501C IT 3402C、IT 3403C IT 5602CID 1102C、ID 4501C IT 3402C、IT 3403C IT 5602CID 1102C、ID4501C IT 3402C、IT 3403C IT 5602CID 1102C、ID 4501C IT 3402C、 IT 3403C  IT 5602C
读数半径10.35 mm22.6 mm32.53 mm22.6 mm
