直线绝对式感栅尺AP 3403L AP 5603L AP 9200L AP 9201L

直线绝对式感栅尺AP 3403L AP 5603L AP 9200L AP 9201L
产品名称:直线绝对式感栅尺AP 3403L AP 5603L AP 9200L AP 9201L
所属类别:直线绝对式感栅尺
产品人气:471
更新日期:2020/6/11 16:57:56
询价

产品介绍


直线绝对式感栅尺


直线绝对式感栅尺AP 3403L AP 5603L AP 9200L AP 9201L 产品特性
· 尺寸高度集成,超薄编码器和尺条设计(总计<5mm)
· 极强的抗磁场干扰能力
· 抗油、水、灰尘、颗粒物,免维护
· 开机即可找到绝对位置

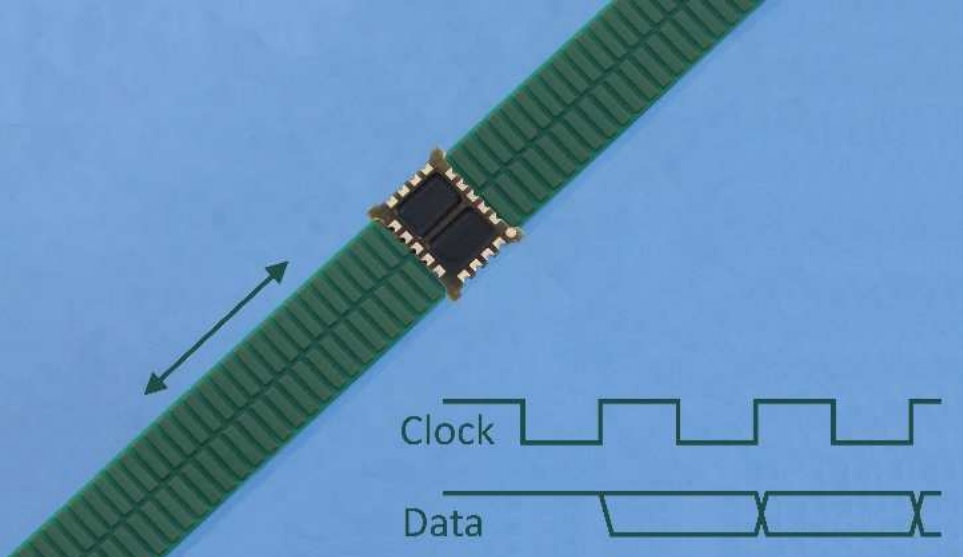

AP 3403L

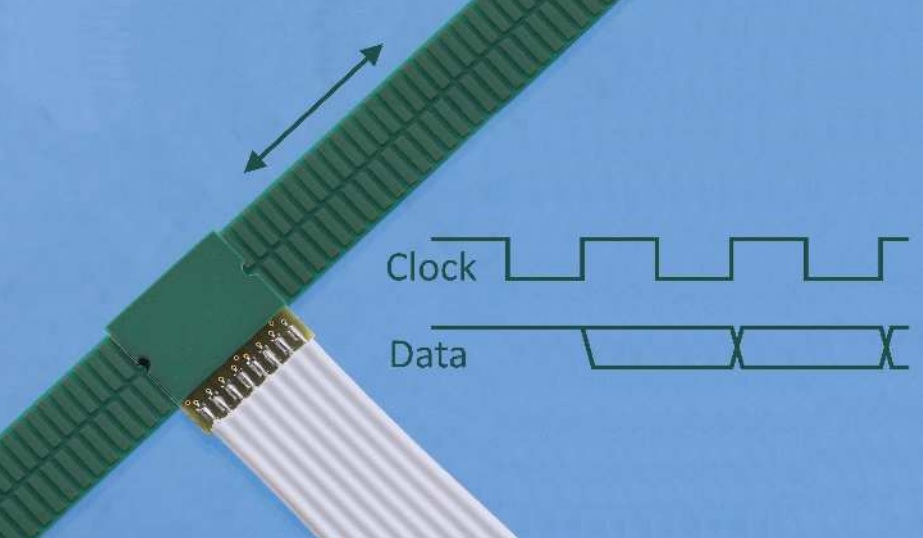

AP 5603L

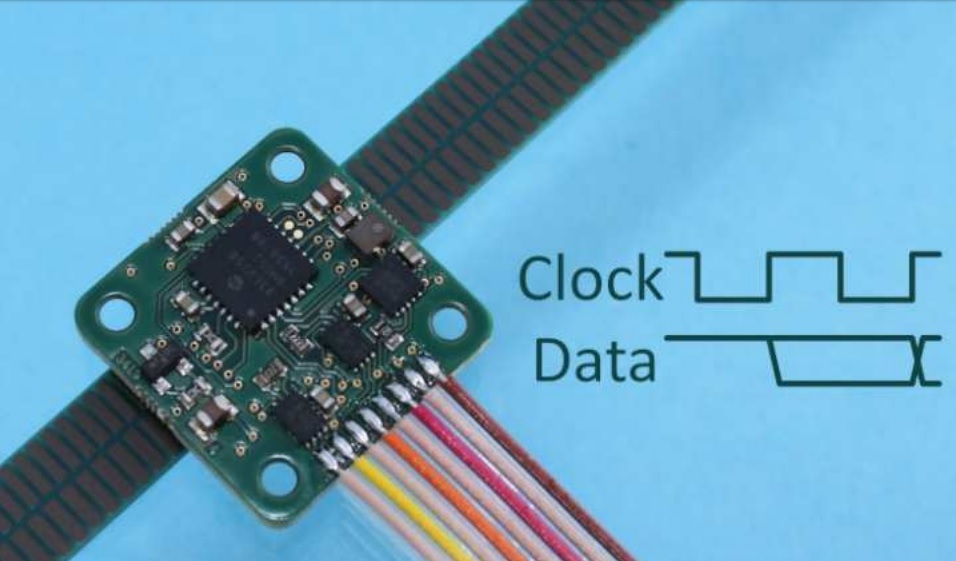

AP 9200L

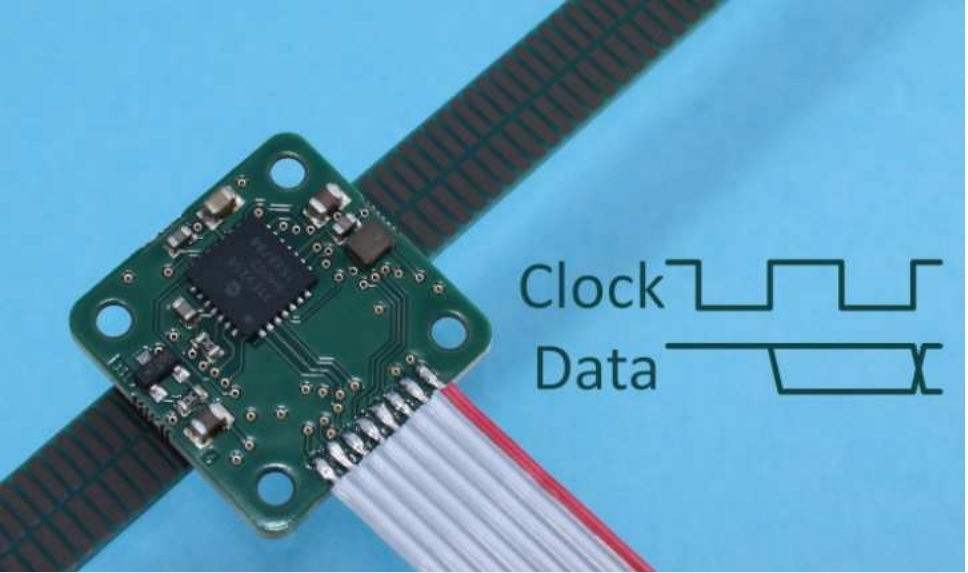

AP 9201L


直线绝对式感栅尺AP 3403L AP 5603L AP 9200L AP 9201L 主要规格
输出格式:SSI + RS422
绝对位置测量行程:最大19 mm
分辨率:最高20 nm
最大速度:最高15 m/s
间距:最高0.5 mm
供电:5V, 70mA
温度:-20到 100°C

直线绝对式感栅尺AP 3403L AP 5603L AP 9200L AP 9201L 型号备注:
1. AP3403L AP5603L:输出信号为两组SSI信号,需要客户自己通过处理这两组数据来算出绝对位置,再将信号转换为二进制SSI信号或者格雷码SSI信号;
2. AP9200 :输出信号为带有二进制SSI信号的RS 422信号,可以长线驱动,这个信号协议是RS 422客户可直接使用;
3. AP9201 : 输出信号是计算过绝对位置二进制SSI信号,客户也可以直接使用不需要处理。



型号AP 3403LAP 5603LAP 9200LAP 9201L
分辨率(μm)0.0730.0730.020.02
最大运行速度(m/s)10101515
可选安装方式直接安装裸芯片直接安装直接安装
A型底托A型底托
B型底托
读数头尺寸 L x W x T11 x 11 x 0.9 mm10 x 8 x 0.75 mm20 x 20 x 3.85 mm20 x 20 x 3.85 mm
20 x 20 x 4.1 mm20 x 20 x 4.0 mm
11 x 11 x 1.6 mm
线缆扁平线缆 扁平线缆扁平线缆
扁平线缆扁平线缆
扁平线缆
接口FC-8 FC-8FC-8
FC-8FC-8
FC-8
输出信号SSI 信号SSI 信号带RS 422驱动的      串行同步接口SSI 串行同步接口SSI
SSI 信号SSI 信号
SSI 信号
产品说明书下载AP 3403L说明书AP 5603L说明书AP 9200L说明书AP 9201L说明书


直线绝对式感栅尺AP 3403L AP 5603L AP 9200L AP 9201L
型号TPLA08
尺条长度538 mm
周期数N1、N28 、7
可选安装方式带背胶乐泰 480
尺条尺寸 L x W x T538 x 7.5 x 1.72 mm538 x 7.5 x 0.92 mm
适用编码器类型AP 3403L、AP 5603L、AP9200L、AP9201L
绝对周期长度9.6 mm

型号TPLA16
尺条长度538 mm
周期数N1/N216 、15
可选安装方式带背胶乐泰 480
尺条尺寸 L x W x T538 x 7.5 x 1.72 mm538 x 7.5 x 0.92 mm
适用编码器类型AP 3403L、AP 5603L、AP9200L、AP9201L
绝对周期长度19.2 mm

型号TPLA32
尺条长度538 mm
周期数N1/N232 、31
可选安装方式带背胶乐泰 480
尺条尺寸 L x W x T538 x 7.5 x 1.72 mm538 x 7.5 x 0.92 mm
适用编码器类型AP 3403L、AP 5603L、AP9200L、AP9201L
绝对周期长度38.4 mm
