LF485直线光栅尺

LF485直线光栅尺
产品名称:LF485直线光栅尺
所属类别:直线光栅尺
产品人气:496
更新日期:2019/12/25 10:04:31
询价

产品介绍

LF 485
紧凑外壳增量式直线光栅尺
• 超高重复精度
• 温度特性接近钢材和灰口铸铁
• 用于有限安装空间应用

技术参数 LF 485
测量基准
线性膨胀系数
钢基体的SUPRADU相位光栅;栅距8 µm;
Þtherm≈10 x 10﹣K﹣¹
精度等级* ± 5 µm;± 3 µm
测量长度ML*,
单位mm
安装板*可选
50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 1120 1220
接口 ~1 VPP
信号周期 4 µm
参考点*
LF 485
LF 485C
• 测量长度中点位置处1个参考点
• 2个参考点,每个距测量长度起点和终点25 mm(对于ML≤1000 mm)或35 mm(对于ML≤1120 mm)
距离编码
诊断接口 模拟
截止频率–3 dB ≥250kHz
电气连接 单独适配电缆(1 m/3 m/6 m/9 m),可连接安装块
电缆长度 ≤150 m(海德汉电缆)
空载供电电压 DC 5 V ±0.25 V/< 150 mA
运动速度 ≤ 60 m/min(测量方向上的zui大加速度≤100 m/s²)
所需的运动力 ≤4N
振动55 Hz至2000 Hz 影响
冲击11 ms
带安装板的尺壳:150 m/s² (EN 60068-2-6)
读数头:
200 m/s² (EN 60068-2-6)
300 m/s² (EN 60068-2-27)
工作温度 0 °C至50 °C
防护等级EN 60 529 如果安装符合样本中的安装说明要求为IP53,
如果接入DA400的密封空气为IP64
重量 0.4 kg + 0.6 kg/m测量长度

* 请订购时选择

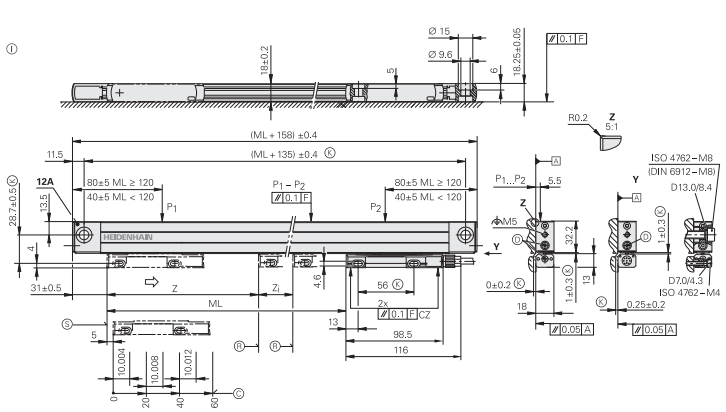

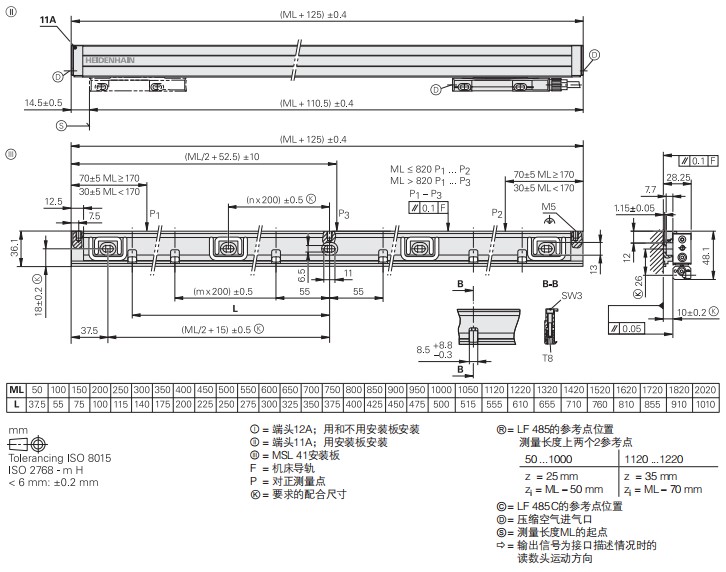

产品尺寸图:

×
