LC 400系列直线光栅尺
LC 495 S Functional Safety/LC 495 S/LC 495 F/LC 495 M
紧凑外壳的jue对式直线光栅尺
用于有限安装空间应用
尺寸同LC 415/LC 485/LC 495

技术参数

LC 495 S Functional Safety

LC 495 S

LC 495 F

LC 495 M

测量基准
线性膨胀系数

DIADUR带jue对和增量刻轨的玻璃光栅,栅距20 µm
α therm ≈8 x 10-⁶ K-¹(安装方式I/II);带安装板:α therm  9 x 10-⁶ K-¹(安装方式III

精度等级*

±3 µm, ±5 µm

测量长度ML*
单位mm

对ML 1240以内光栅尺,安装板*或压紧元件*为可选,对ML 1340以上光栅尺为必选

70 120 170 220 270 320 370 420 470 520 570 620 670 720 770 820 920 1020 1140 1240 1340 1 440 1540 1640 1740 1840 2040

功能安全特性
适用于

  • SIL-2,基于EN 61 508
    3级,PL “d”,基于EN ISO 13 849-1:2008

PFH

25 x 10-⁹
(zui高海拔高度1000 m)

安全位置1)

光栅尺:±550 µm
(安全应用的测量步距SM = 220 µm

机械连接:尺壳与读数头防松的故障防护(第21页)

接口

DRIVE-CLiQ

发那科串行接口/αi接口

三菱高速接口

订购标识

DQ01

Fanuc05

Mit03-04

测量步距
± 3 µm
±5 µm


0.001 µm

0.010 µm

αi 接口/α接口

0.00125 µm/0.010 µm

0.0125 µm/0.050 µm


0.001 µm

0.010 µm

时钟频率(计算时间tcal

电气连接

单独的适配电缆(1 m/3 m/6 m/9 m)可连接安装块

电缆长度

 30 m²)

 50 m

 30 m

供电电压

DC 10 V to 28.8 V

DC 3.6 V to 14 V

功率消耗(zui大值)

10 V:  1.5 W; 28.8 V:  1.7 W

3.6 V:  1.1 W; 14 V:  1.3 W

运动速度

 180 m/min (测量方向上的zui大加速度100 m/s²

所需的运动力

 5 N

振动55 Hz至2000 Hz
影响
冲击11 ms

读数头:200 m/s²(EN 60068-2-6)
不带安装板的尺壳:100 m/s²(EN 60068-2-6)
带安装板的尺壳,和右侧电缆引线:150 m/s²左侧:100 m/s² (EN 60068-2-6)
300 m/s²(EN 60068-2-27)

工作温度

0 °C to 50 °C

防护等级EN 60529³)

如果符合样本中安装说明要求为IP 53,如果接入DA 400的压缩空气为IP 64

重量

光栅尺:0.2 kg + 0.55 kg/m测量长度;安装板:0.9 kg/m

* 请订购时选择
1) 位置值比较后在后续电子电路中可能还有其他误差(请联系后续电子电路制造商)
2) 如需要更长电缆,可按要求提供
3) 在应用中,必须避免颗粒和液体进入LC直线光栅尺。

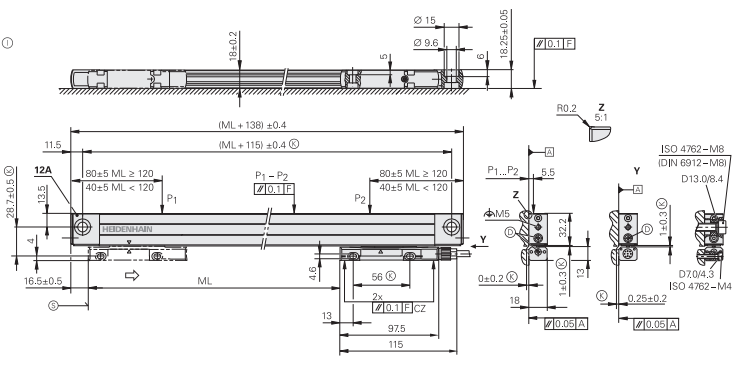

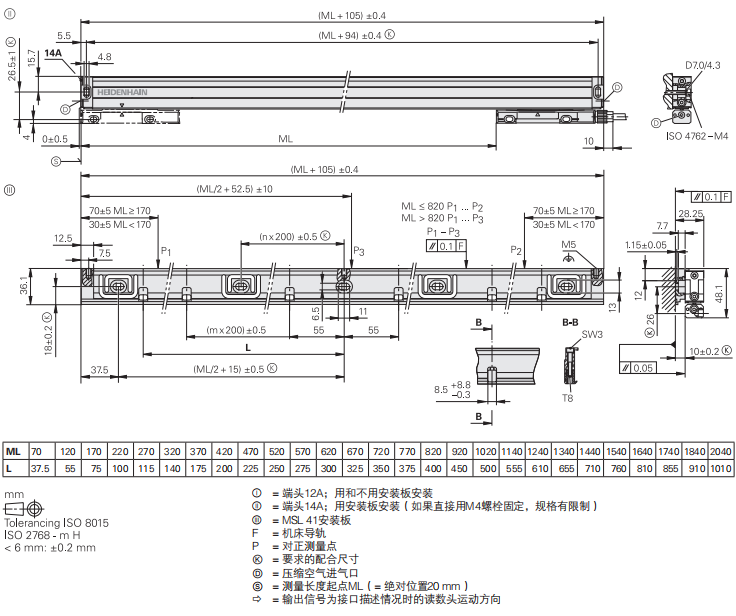

产品尺寸图:
