MLS 外置式原点磁栅尺

MLS 外置式原点磁栅尺
产品名称:MLS 外置式原点磁栅尺
所属类别:外置原点式磁栅尺
产品人气:777
更新日期:2019/10/28 9:15:40
询价

产品介绍

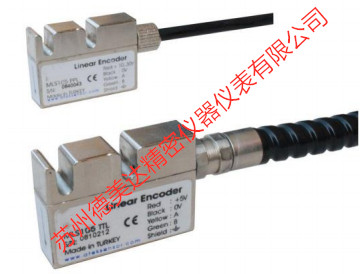

MLS 外置式原点磁栅尺,原点可以安装尺身旁边2mm处任意位置,只需把磁块对准磁头上面的Reference指示位置即可,使用方便。

 产品特点:

小结构

易于安装

分辨率从1μm到100μm

高精度和重复性

螺旋和有线选项

测量高达100米

灰尘、油和营养不敏感

坚固的铝体

IP67防护等级


产品用途:

加工中心
pvc切割机
木切割机
车床,铣床,钻床,磨床
钣金加工机床
大理石机械
焊机
折弯机
电火花机
机器人/材料搬运
玻璃加工机械等…

技术参数:
分辨率 1m,5m,10m,25m,50m,62.5m,80m,100 m(或应请求)
输出信号类型 推挽或TTL RS 422线驱动器
输出信号 A,/A,B,/B,Z,/Z,/Z
电流 zui大电流为每通道40 mA
电源 10..30 VDC or 5 VDC
材质
胶带和传感器之间的间隙  0.1mm至2mm
工作速度 3m/s
重复性 ±1脉冲
工作温度范围 25至+85°
防护等级 IP 67

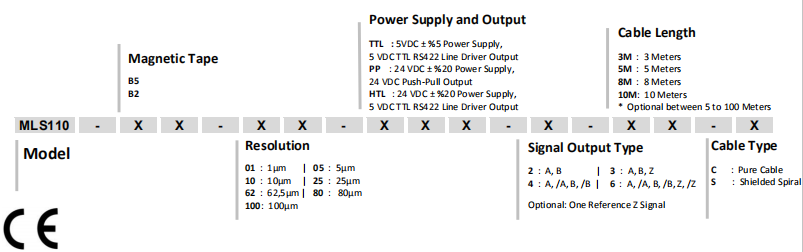

订货规格:

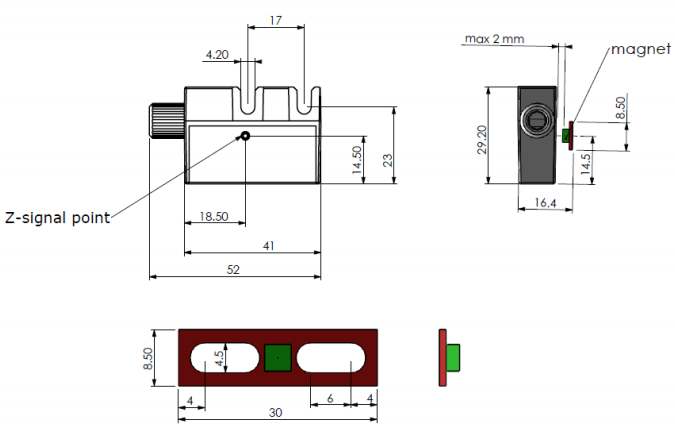

产品尺寸图:


插脚连接:

在左边的平板电脑中,给出了传感器输出信号的电缆颜色。如果控制电路适合于非输出信号(/A,/B,/Z)的线路驱动传感器,则必须将其添加到系统中。如果它不合适/A,/B,/Z信号电缆必须固定为单独绝缘。别忘了这些边缘也有电。

Pin No Cable Color Signal
1 YELLOW A
2 WHITE /B
3 RED POWER SUPPLY
4 BLACK 0 V
5 BLUE /A
6 GREEN B
7 GREY /Z
8 PINK Z
9 SHIELD GROUND

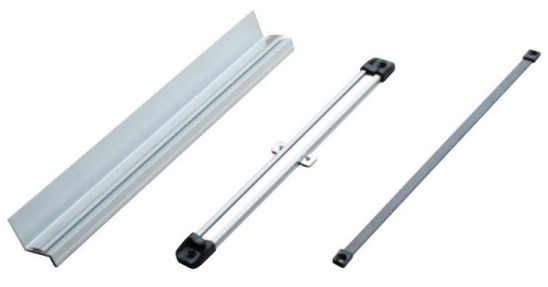

磁带机和剖面系统,可与MLS 110阅读器传感器一起使用:
PS1 Profile System
PS2 Profile System
B2 or B5 Magnetic Tape

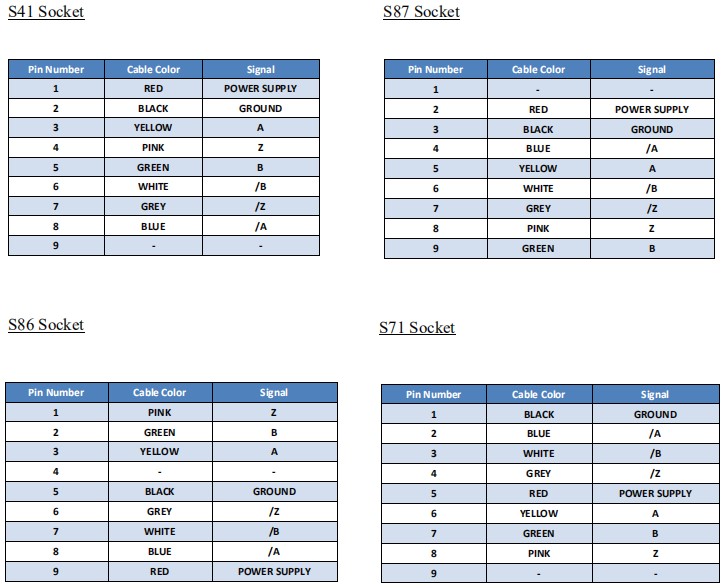

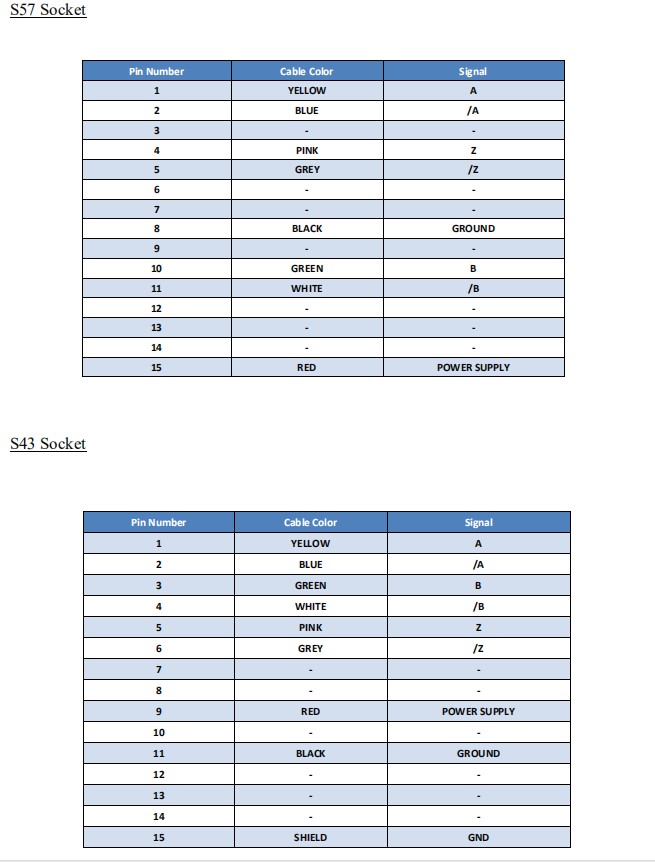

其他插座连接:
