MK4 C 非接触式磁致伸缩线性位移传感器 (CANopen 输出)
产品简介：
这是一款磁致伸缩性的非接触式线性位移传感器。由于是非接触的，所以几乎能保证其wu限的寿命。 CMK4 CANopen 还集成了一个微处理器去处理测量工作和检测传感 器。 CAN 总线通讯系统提供了快速，安全的信号传输 使用CANopen DS-301协议和 Device Profile DS-406 可以快速，简单地将传感器的控制和自动化系统综合起来.
•绝对式位移，速度测量传感器
• 可能有一到两个转动指示器同时搭配
• 局部智能
• 接口CANopen DS-301 V4.01 版设备简介 DS-406 V2.0
• 位移范围：50 ～4000 mm
• 位移分辨率达到： 2μm
• 速度分辨率到达： 0.01 mm/sec
• 线性度错误0.02%
• 重复度错误 0.01mm
• 抗振 (DIN IEC68T2/6 12g)
•保护等级： IP67
技术参数：
型号 50 ～ 4000 mm
测量目标 线性位置与速度
位置读取采样时间 1 ～ 4 ms (取决于长度)
冲击测试DIN IEC68T2-27 100g - 11ms- 单击
振动 DIN IEC68T2-6 12g / 10...2000Hz
滑动指针阻力 ≤ 1 N
位移速度 ≤ 10 m/s
加速度 ≤ 100 m/s2
分辨率 5 µm (2 μm按需求）
指针 整合磁铁浮动环
定额电源 24Vdc ± 20%
电压波动 1 Vpp
输入 90mA zui大
输出信号 CAN 总线数字通讯
电气隔离 500V(D.C. 电源/接地线)
反极性保护 YES
超电压保护 输电线上带有电阻器
超电流保护 PTC (输电线上的保险丝会复位)
环境保护等级 IP67
工作温度 -40...+70°C
保存温度 -40...+100°C
温度稳定性 标准 20 ppm/°C

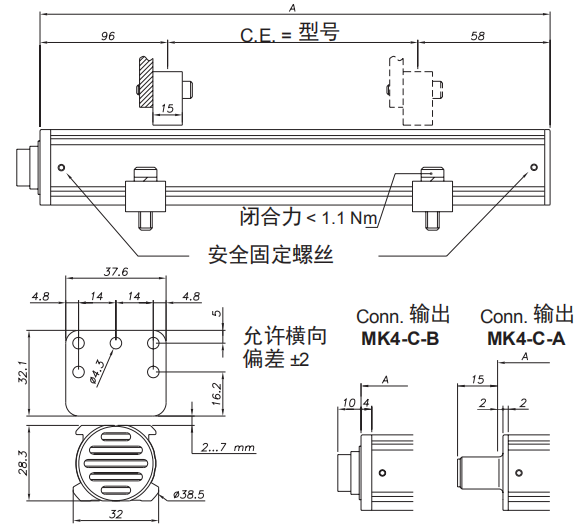

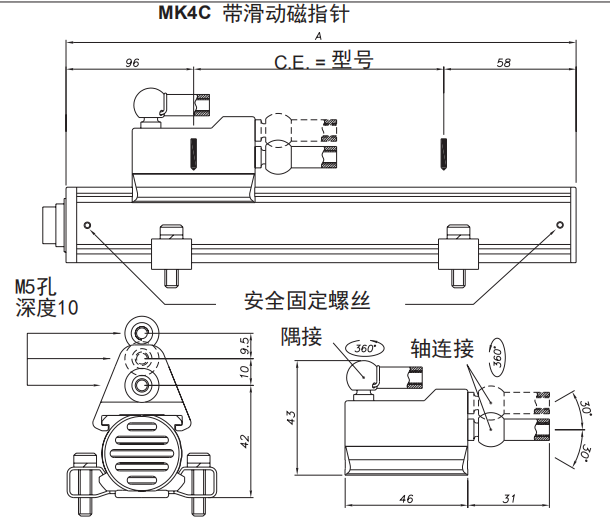

机械尺寸：
电气/机械 数据
型号 50 75 100 130 150 175 200 225 250 300 350 360 400 450 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1250 1300 1400 1500 < 0,01 < 0,01 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
电气行程 (C.E.)：mm 型号
独立线性： ± %F.S. 典型 0.02(zui大0.04)
尺寸(A) ：mm 型号+154
重复度：mm <0.01
滞后：mm <0.01
订货代码
指针--客户需求
支架--客户需求
可选的连接插座
A输出的可选电缆
