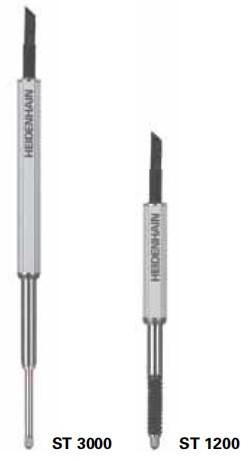

ST1200 ST3000 长度计
产品介绍：
增量式长度计，精度±1 µm
• 结构非常紧凑
• 防护等级IP67
• 超长使用寿命的密珠导轨
技术参数：
| 机械数据 | ST1208~11uAPP ST1278 TTL ST1288 ~1VPP | ST3008~11uAPP ST 3078 TTL ST 3088 1 VPP | ST1207~11uAPP ST1277 TTL ST1287 ~1VPP | ST3007~11uAPP ST 3077 TTL ST 3087 1 VPP |
| 测量杆驱动 自由状态时测量杆位置 | 由被测物体驱动伸出 | 气动缩回 | ||
| 光栅尺 | 测量基准玻璃DIADUR光栅；栅距20 um | |||
| 系统精度 | ±1 m | |||
| 参考点 | 上止点下方约≈5 mm | |||
| 测量范围 | 12 mm | 30 mm | 12 mm | 30 mm |
| 测量力，缩回测量杆1）垂直向下 垂直向上 水平 | 0.6至2.4N,0.4至2.2N,0.5至2.3N | 0.6至1.4N,0.4至1.2N,0.5至1.3N | 0.4至3.0N,取决于压力和位置 | 0.4至3.0N,取决于压力和位置 |
| 允许的径向力 | ≤0.8 N | |||
| 工作姿态 | 任意 | |||
| 振动55至2000Hz冲击11ms | ≤100 m/S2(IEC 60068-2-6) ≤1000 m/s2(IEC 60 068-2-27) | |||
| 防护等级IEC60529 | IP 64 | |||
| 工作温度 | 10°C至40°C；标准温度20°C | |||
| 固定 | 装夹杆φ8H6 | |||
| 重量（不带电缆） | 40g | 50g | 40g | 50g |
电气参数 用于长度计 | 11uAPP ST 120x ST300x | TTL ST127x ST307x | 1VPP ST128x ST308x | |
增量信号* 信号周期 | 11uAPP 20um | TTL x5 4um | TTL x10 2um | 1VPP 20um |
| 推荐测量步距 | 1um/0.5um | 1um2 | 0.5um2 | 1.um/0.5um |
| 机械允许移动速度 | 72m/min | |||
边沿间距a， 扫描频率*/运动速度时2) 100 kHz≤72 m/min 3)50 kHz≤60m/min 25khz≤30m/min | － | ≥0.48 us ≥0.98 us ≥1.98 us | ≥0.23 us≥0.48 us ≥0.98 us | － |
| 电气连接* | 1.5m电缆，M23接头 | 1.5m电缆，D-sub接头(针式) | 电缆，1.5m带，M23接头，D-sub接头 | |
| 输出电缆* | 轴向或径向 | |||
| 电缆长度 | ≤30m | |||
| 电源 | DC 5 V ±10%/<35mA | DC 5 V ±10%/<90mA | DC 5 V ±10%/<40mA | |
产品尺寸图：
