光栅式测微仪安装夹具
直柄轴套和带螺母轴套

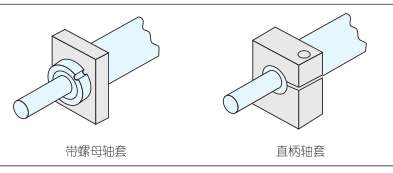

轴套是光栅式测微仪的保持部分，形状分为“直柄型”和“带螺母型”，带螺母型”的安装方法简单，可切实固定。
“直柄型”需要进行裂口夹紧等加工，适用范围广，在安装时还可以向前后方向进行位置微调，但必须注意防止过度紧固。
直柄轴用
使用Ø8轴套的光栅式测微仪时，请同时使用Ø9.5的套管
货号NO:546288
货号NO:546343
| 货号 | 303560 | 303569 |
| 符号 | A-2 | B-2 |
| A | Ø9.5 | Ø9.5 |
| B | 9 | 14.5 |
| C | 15 | 20 |
| D | 20 | 30 |
| E | 23 | 35 |
| F | 5 | 7 |
| G | 11 | 16 |
| H | 8 | 12 |
| I | 1.5 | 3.25 |
| J | 32.5 | 42.5 |
| K | 4.5 | 7.25 |
| L | Ø3.4 | Ø4.5 |
| M | M3*0.5 | M3*0.5 |
| 货号 | 303562 | 303571 |
| 符号 | A-4 | B-4 |
| A | Ø9.5 | Ø9.5 |
| B | 9 | 14.5 |
| C | 15 | 15 |
| D | 20 | 22.5 |
| E | 40 | 60 |
| F | 3 | 5 |
| G | 30 | 40 |
| H | 15 | 20 |
| I | Ø3.4 | Ø4.5 |
| J | M3*0.5 | M3*0.5 |
| 货号 | 303564 | 303573 |
| 符号 | A-6 | B-6 |
| A | Ø9.5 | Ø9.5 |
| B | 9 | 14.5 |
| C | 30 | 40 |
| D | 42.5 | 52.5 |
| E | 4 | 6 |
| F | 15 | 18 |
| G | 10 | 15 |
| H | 15 | 20 |
| I | 4.5 | 7.25 |
| J | Ø3.4 | Ø4.5 |
| K | M3*0.5 | M3*0.5 |
| 货号 | 303566 | 303575 |
| 符号 | A-8 | B-8 |
| A | Ø9.5 | Ø9.5 |
| B | 9 | 14.5 |
| C | 15 | 15 |
| D | 15 | 20 |
| E | 25 | 40 |
| F | 8.5 | 8.5 |
| G | 7.5 | 10 |
| H | 10 | 20 |
| I | 10 | 15 |
| J | 32.5 | 40 |
| K | 4.5 | 7.25 |
| L | Ø3.4 | Ø4.5 |
| M | M3*0.5 | M3*0.5 |
| 货号 | 303568 |
| 符号 | B-1 |
| A | Ø9.5 |
| B | 11.5 |
| C | 20 |
| D | 30 |
| E | 35 |
| F | 7 |
| G | 16 |
| H | 12 |
| I | 1.75 |
| J | 40 |
| K | Ø4.5 |
| 货号 | 303570 |
| 符号 | B-3 |
| A | Ø9.5 |
| B | 11.5 |
| C | 60 |
| D | 5.5 |
| E | 40 |
| F | 20 |
| G | Ø4.5 |
| 货号 | 303572 |
| 符号 | B-5 |
| A | Ø9.5 |
| B | 11.5 |
| C | 40 |
| D | 50 |
| E | 6.5 |
| F | 18 |
| G | 15 |
| H | 20 |
| I | Ø4.5 |
| 货号 | 303574 |
| 符号 | B-7 |
| A | Ø9.5 |
| B | 11.5 |
| C | Ø15 |
| D | 20 |
| E | 40 |
| F | 8.5 |
| G | 10 |
| H | 20 |
| I | 15 |
| J | 35 |
| K | Ø4.5 |
| L | 1.25 |
