AT211系列光栅尺方波输出型(细长高速型)

AT211系列光栅尺方波输出型(细长高速型)
产品名称:AT211系列光栅尺方波输出型(细长高速型)
所属类别:AT211
产品人气:1374
更新日期:2019/5/13 10:36:34
询价

产品介绍

AT211系列光栅尺方波输出型(细长高速型)高精度光栅尺2um/m


产品特点:

1.高精度, 高分辨率封装型光栅尺,是半导体加工系统和CNC机床在定位时进行反馈控制的理想工具。

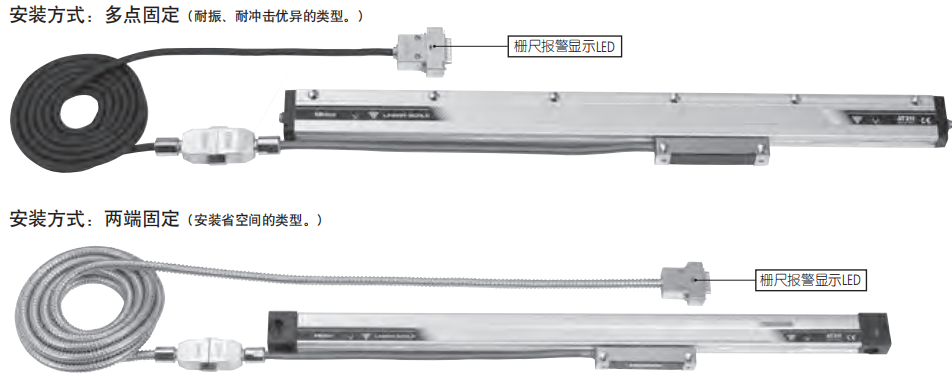

2.两种型号可供选择:AT211A多点安装型,增强了防震性能。AT211B可安装在机床两端。AT211B的尺寸与     AT111细长型相同。

3.可直接连接控制装置的细长型屏蔽型光栅尺。

4.支持0.1-5um的大范围分辨率,可实现120m/min的高速响应

5.多点固定型是实现了高耐振性的规格4.配备光栅尺报警显示功能,易于维护

6.可根据使用目的选择光栅尺的增规格项目选择方式

技术参数:

项目/型号 AT211
有效测量长度(L0) 100,150,200,250,300,350,400,450,500,600,700,750,800,900,1000,1100,1200,1300,1400,1500mm
栅尺原点 50mm间距,中央1点,左端1点,右端1点(出厂时固定)
指示精度(20°C) (3+3L0/1000)um(也可制作L0
耐振动特性 200m/S(条件55-2000HZ)*多点固定型
耐冲击性 250m/S(条件1/2sin.11ms)*多点固定型
供气口 有*多点固定型
输出信号 种类 PA/PA,PB/PB,PZ/PZ
电气规格 依据RS422
主尺刻度间距 20um

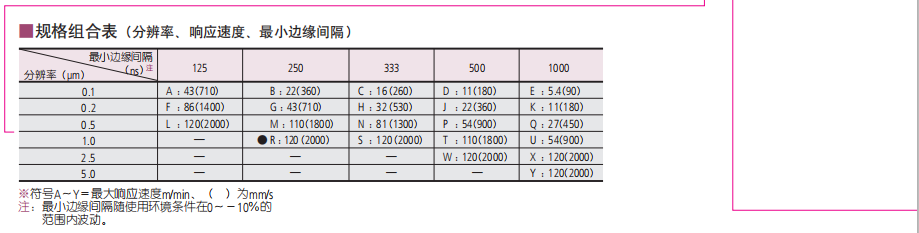

分辨率 0.1,0.2,0.5,1 ,2.5, 5um(出厂时固定)
边缘间隔 125.250.333.500.1000ns(出厂时固定)
响应速度 5.4-120m/min(取决于分辨率和边缘间隔)
供电电源电压 DC5V+/-5%
消耗电流 200MA
滑动力 5N以下
使用温度范围 0-45°C
保存温度范围  - 20-70°C
使用/保存温度范围 20-80%RH(无冷凝)
方向切换 正/反(出厂时设定)
报警功能 报警检出 超速,栅尺信号异常
报警输出方法 PA/PA,PB/PB,PZ/PZ的输出均为高阻抗
报警显示 信号电缆NC侧连接器的红色LED亮灯(仅配备一根读数头电缆规格除外)

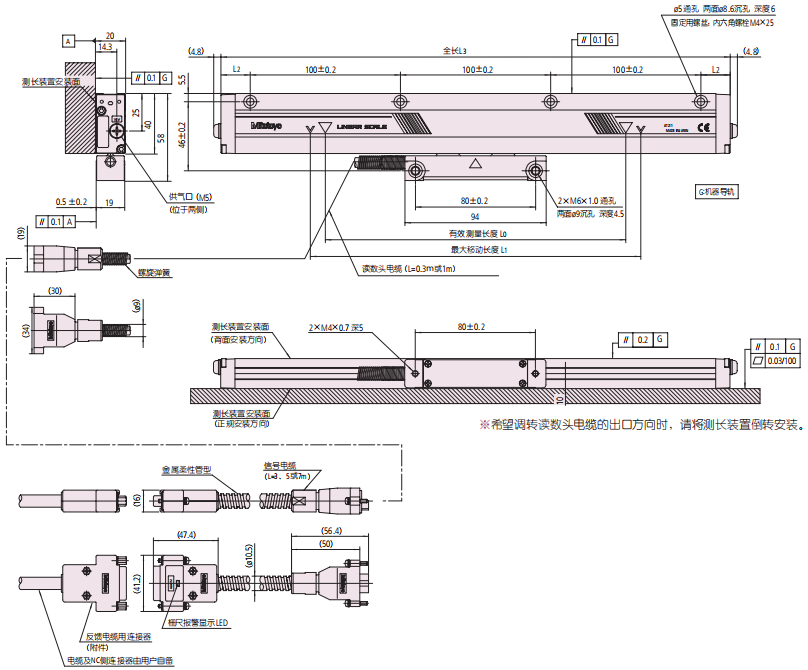

多点固定安装尺寸图:

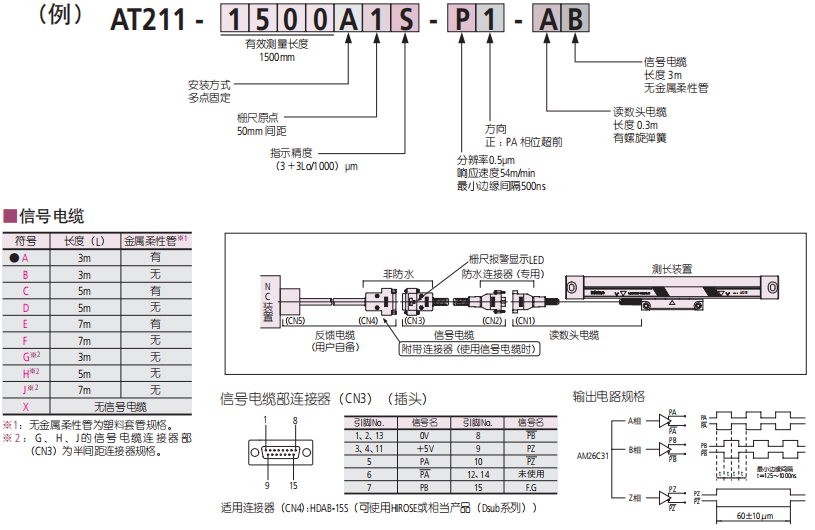

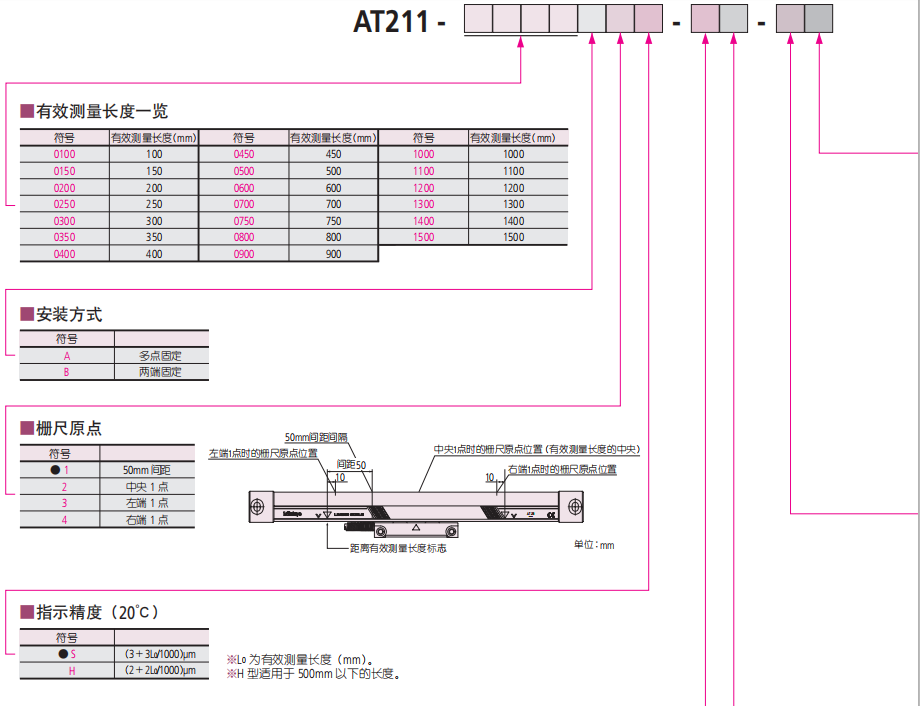

规格项目选型:
