增量式光栅尺AT402E 539系列高度防震动/抗冲击型

增量式光栅尺AT402E 539系列高度防震动/抗冲击型
产品名称:增量式光栅尺AT402E 539系列高度防震动/抗冲击型
所属类别:AT402E
产品人气:1333
更新日期:2019/5/13 8:52:11
询价

产品介绍

日本mitutoyo三丰光栅尺539-412-30|AT402E系列产品特点:


1.达到的防震动(20G) 和抗冲击(40G)水平,适用于重型切削机床。

2. 多点弹性固定,确保在温度变化时线性平滑的胀缩。

3. 1Vpp/20μm 信号输出,可和各种机床控制器连接。

4.ABSOLUTE 间隔编码,适于ABSOLUTE 测量系统。

5.120m/min 高反应速度。

6. ±2μm 高测量精度(测量范围小于540mm)

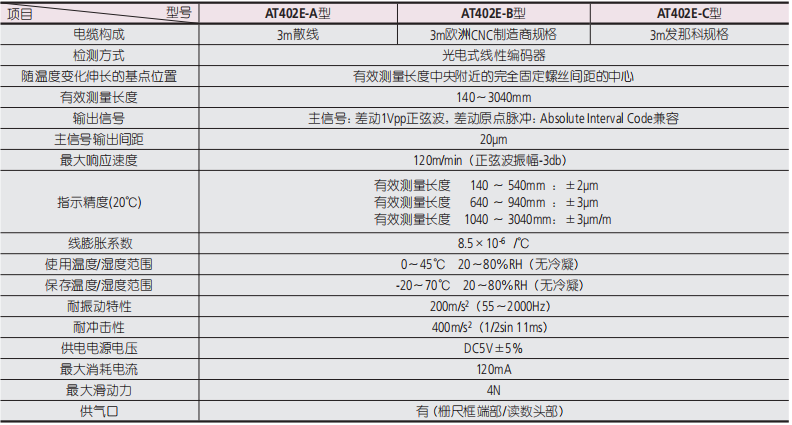

技术参数:

有效测量范围: 140 - 3040mm

精度 (20°C 时) :

140 - 540mm±2μm

640 - 940mm±3μm

1040 - 3040mm±3μm/m

输出波形: 两路90°相移正弦波信号

(1 Vpp)

响应速度: 120m/min.

信号输出间距: 20μm

尘/水防护等级: 达到IP53 防护标准

工作温度: 0°C 至45°C



电缆A导线型

电缆B可连接Euro控制器

电缆C可连接FANUC串联板C

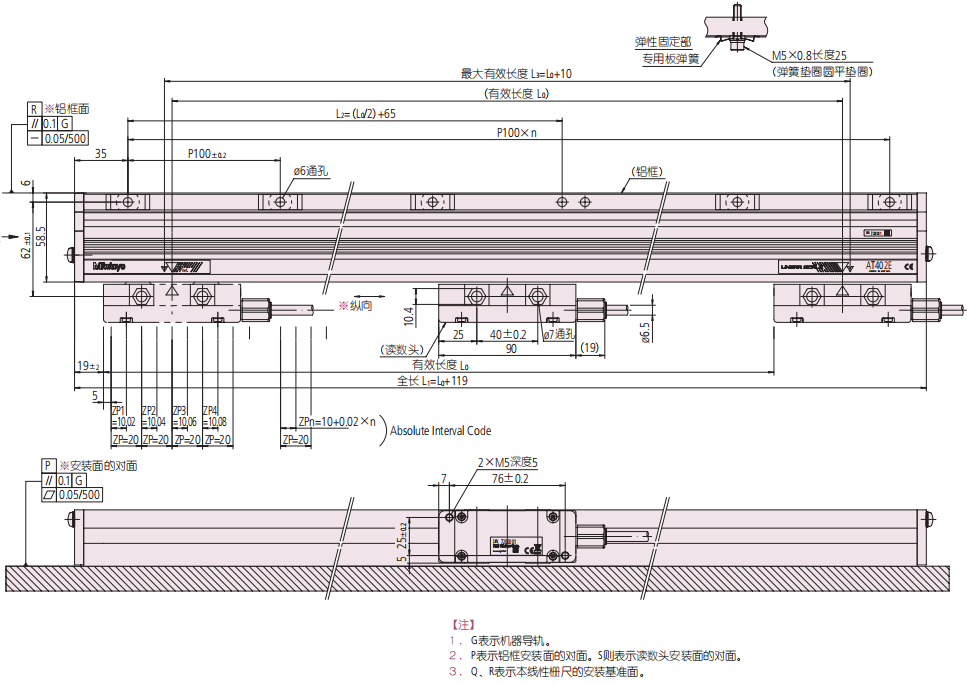

安装尺寸图:



产品信息:

539-371-02 AT402E-140
539-373-02 AT402E-240
539-374-02 AT402E-340
539-375-02 AT402E-440
539-376-02 AT402E-540
539-377-02 AT402E-640
539-378-02 AT402E-740
539-379-02 AT402E-840
539-380-02 AT402E-940
539-381-02 AT402E-1040
539-382-02 AT402E-1140
539-383-02 AT402E-1240
539-384-02 AT402E-1340
539-385-02 AT402E-1440
539-386-02 AT402E-1540
539-387-02 AT402E-1640
539-388-02 AT402E-1740
539-389-02 AT402E-1840
539-390-02 AT402E-2040
539-391-02 AT402E-2240
539-392-02 AT402E-2440
539-393-02 AT402E-2640
539-394-02 AT402E-2840
539-395-02 AT402E-3040
