圆形磁栅尺/法兰式磁环RDD/HDD系列

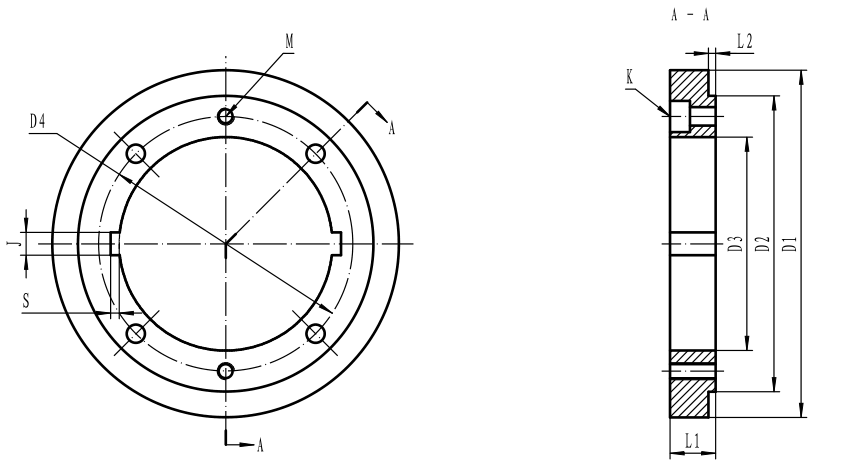

磁源体选型说明
磁源体名称] —— RDD82 RDD115 RDD122 RDD160 RDD163 RDD203 RDD285
D1[磁源体外径] —— φ82 φ115 φ123 φ160 φ164 φ204 φ286 [此尺寸为固定尺寸，不能更改]
D2[避让台外径] —— φ70 φ96 φ104 φ133 φ137 φ180 φ263 [可根据用户要求定制]
D3[磁源体内径] —— ≤φ60 ≤φ85 ≤φ90 ≤φ125 ≤φ130 ≤φ170 φ250 [可根据用户要求定制]
D4[安装中心圆] —— 用户根据合理尺寸自行定制，如不需要可忽略
K [安装孔直径] —— 用户根据合理尺寸自行定制，如不需要可忽略
J [ 键槽宽度 ] —— 用户根据合理尺寸自行定制，如不需要可忽略
S [ 键槽深度 ] —— 用户根据合理尺寸自行定制，如不需要可忽略
M [拆卸工艺孔] —— 标准为M6和M5，可根据用户所选安装螺钉大小定制
L1[磁源体高度] —— 标准为16mm，不能低于11mm；T型读数头由于空间小，只可以配11mm高度
L2[避让台高度] —— 此处尺寸的作用是避让磁源体护罩及其锁紧螺钉的，标准为2.5mm，如不需要可忽略
L1-L2≥11mm —— 磁源体高度减去避让台高度之差要大于或等于11mm，所以用户若订购11mm高度的磁源体，则无避让台
RDD/HDD系列可选RDD82
RDD115
RDD122
RDD160
RDD163
RDD203
RDD285
1200、1800、3600
1000、1250、2500、5000
1024、2048、4096、5120
1024、1280、6400
1024、8960
1024、3840
1024、2048、2560
备注：以上数据中，RDD82-2560；RDD115-3600；RDD122-3840；RDD160-5000；RDD
163-5120；RDD203-6400；RDD285-8960及HDD系列的全部脉冲数在西门子（SIEMENS)
系统可以使用脉冲数明细
