激光位移传感器UQ1控制器
激光位移传感器UQ1控制器产品特点：
三大机能，实现高速处理
测量数据由UQ1内部处理
PLC的CPU无负载
UQ1可自动从传感器获取测量数据，并对数据进行演算·判定·输出等处理，处理速度可达100μs。
上述处理程序均由UQ1独自完成，无需PLC的CPU处理，因此不会增加CPU负荷。也不需要等待处理的时间。

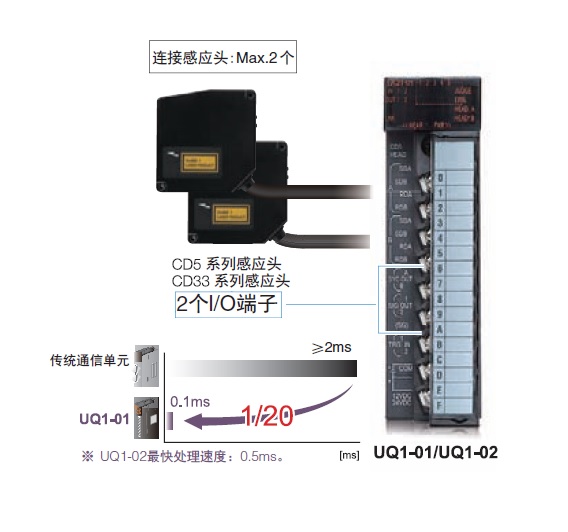

内置I/O端子
处理速度：100μs
UQ1内置2个I/O端子（各2个），因此无需依赖PLC的CPU的扫描时间。

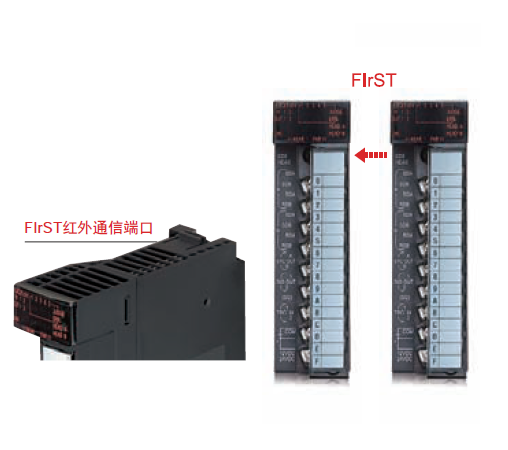

UQ1单元之间的FIrST通信
“FIrST”红外线通信功能，实现数据高速传输；通过“FIrST”通信技术，多个并联的UQ1单元之间；可通过红外线进行数据传输，以便对连接于不同UQ1单元的感应头的测量值组合计算，处理速度可达100μs。
UQ1-02处理速度为500μs。
总成本仅传统产品的1/3 ! (UQ1-01+CD5)
与标准控制器相比
UQ1的价格仅为CD5感应头标配的控制器（CD5A）的1/3
与竞争对手同类产品相比

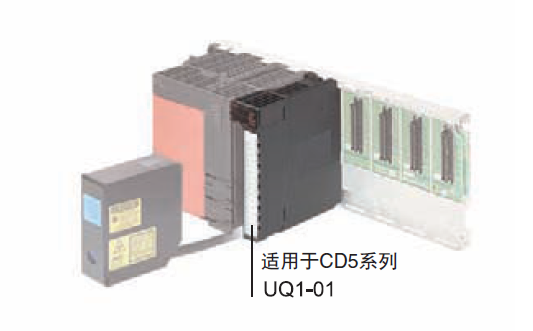

CD5系列感应头连接UQ1单元，成本仅为传统激光位移传感器的1/3
连接方便，设定简单
无需编写通信程序及通信设定

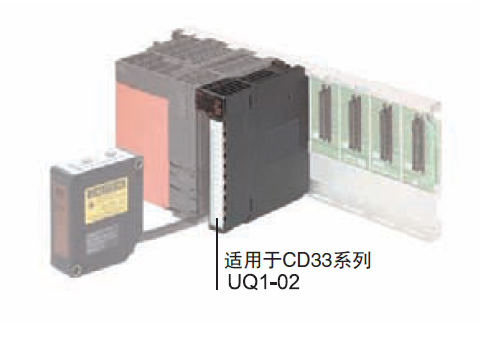

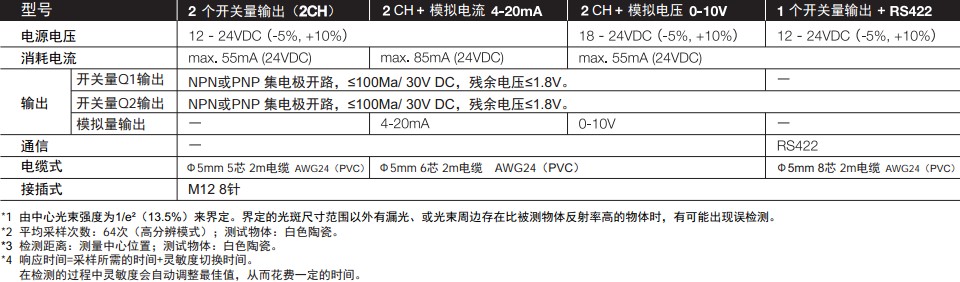

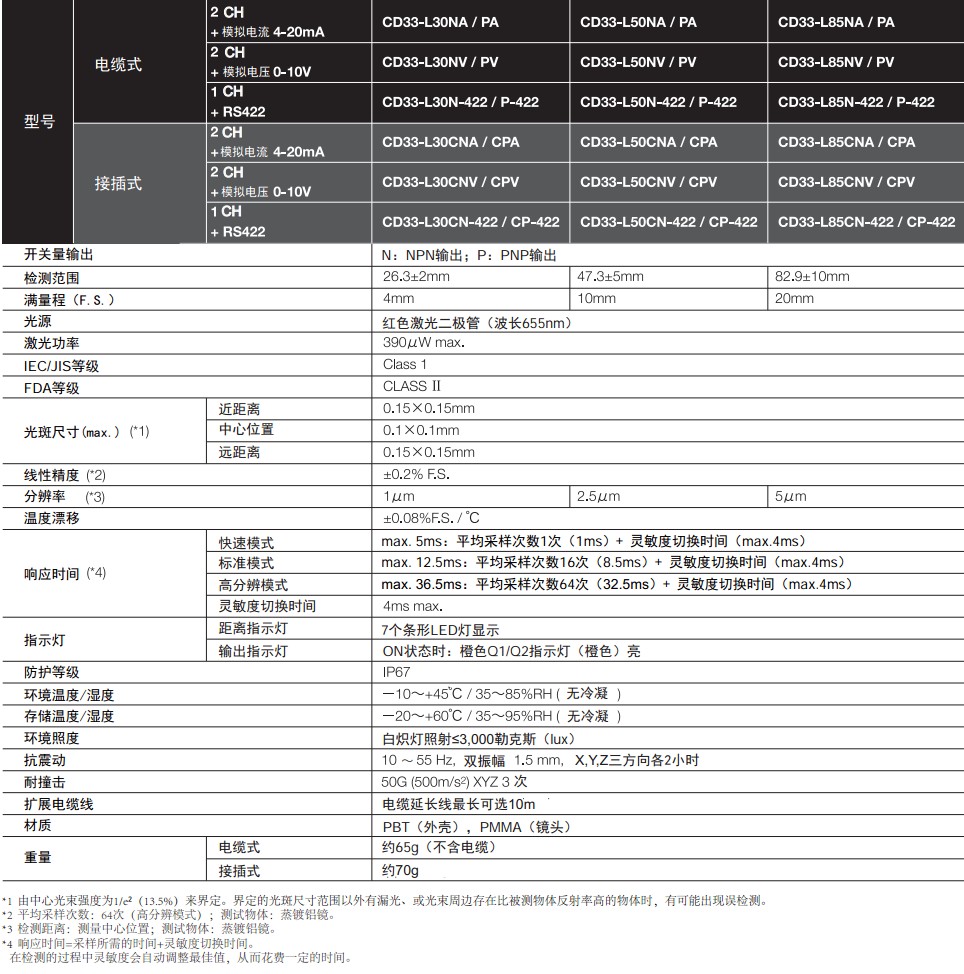

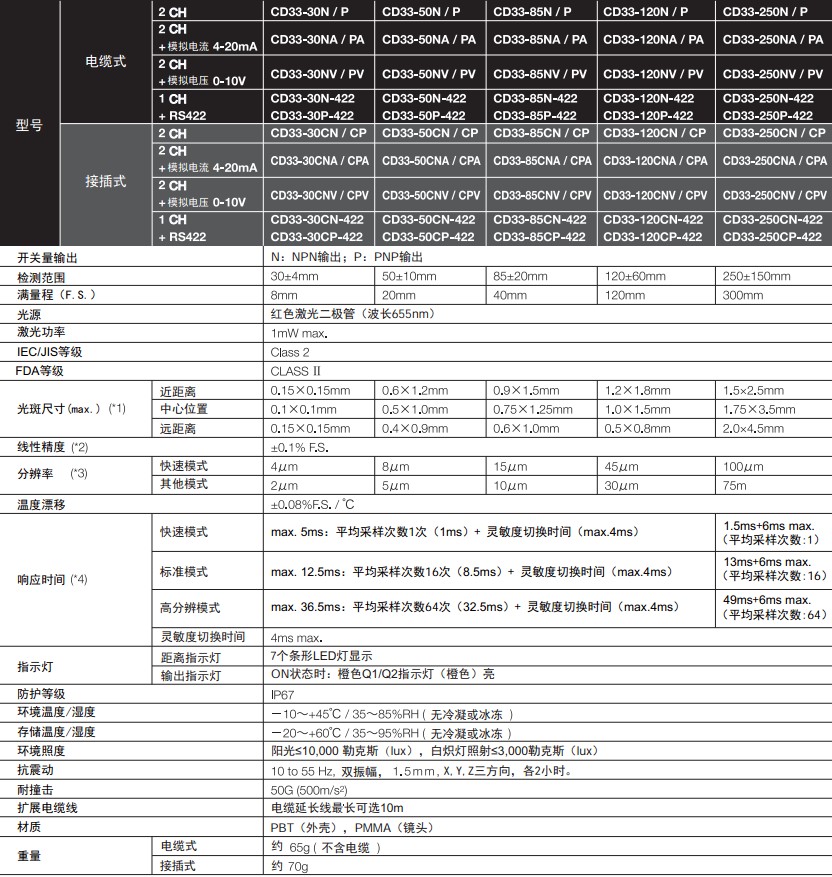

UQ1系列无需编写通信程序，直接插入PLC基板卡槽即可实现CD5/CD33感应头与三菱MELSEC-Q系列PLC的连接。
LED显示屏，便于监视测量状态
可通过显示屏读取如下信息：
·测量结果（Q1-Q5输出状态）
·故障显示（感应头连接不良等）
·I/O通信状态
·条形LED指示灯（检测距离或选用的感应头状态）
软件操作简单
UQ1 Navigator软件为UQ1系列PC。
操作人员无需熟悉PLC或阶梯通信程序，亦可通过该软件界面更改设定参数及查看测量状态。
配套GOT系列人机界面，实现控制及监控
免费提供配套系统中的GOT系列触摸屏的Demo的软件。
只需加载该程序即可对UQ1进行参数设定，还可读取UQ1存储的数据。
激光位移传感器UQ1控制器技术参数：
型号 | UQ1-01 | UQ1-02 | |
输入/输出点数 | 32点端子（I/O端子） | ||
采样周期（速度） | 100μs Min. | 500μs Min. | |
通信方法（相邻单元之间） | 红外线 | ||
端子台 | 电缆线尺寸 | 线芯：0.3~0.75mm（外径≦2.8mm） | |
端子连接器 | R1.25-3（不提供连接器）电缆延长线可选50m | ||
通信 | 可连接台数 | 可同时连接2个传感器 | |
通信方式 | RS422 | ||
波特率 | 921.6kbps | 256kbps | |
连接电缆线 | DOL-1212-G05M（感应头自带5m的电缆线） | ||
传输距离 | 电缆延长线可选50M | ||
判定输出 | I/O端子 | 输入2点、输出2点 | |
输出方式 | NPN集电极开路输出 | ||
额定输出电压 | 12·24VDC（±10%） | ||
额定输出电流 | 80mA(DC12-24V) | ||
ON残留电压 | 1V Max. | ||
OFF泄露电流 | 0.2mA Max. | ||
输出保护 | 过电流保护电路 | ||
触发输入 | 条件 | 连接地线（OV）时输入ON | |
电压 | ON时电压：1.0V Max.; OFF时电压：2.0V Min. | ||
输入电阻 | 约10kΩ | ||
功能 | 传感器设定、开关量输出、计算式运算功能、保持功能、滤波功能、 | ||
高速存储数据数量 | Max. 262, 144点 | ||
EEPROM存储器使用寿命 | 同一地址可写入100万次 | ||
消耗电流（DC 5V） | 0.5A Max. | ||
抗噪音干扰 | 噪音模拟器500Vp-p，噪声宽度：1us，快速晶体管噪音瞬变噪声IEC 61000-4-4:1kV | ||
绝缘阻抗 | Min.10MΩ（绝缘电阻仪测量值） | ||
防护等级 | IP2X | ||
环境温度/湿度 | -10℃－+55℃/35-85%RH（无冷凝） | ||
存储温度/湿度 | -20℃－+70℃/35-85%RH（无冷凝） | ||
抗震动 | 10-55HZ,1.5mm,X,Y,Z三方向各2小时 | ||
外形尺寸 | 98(H) 27.4 (W) 90(D)[mm] | ||
重量 | 约150g | ||
激光位移传感器UQ1控制器应用范围：
UQ1 系列
通过UQ1系列，可将位移传感器直接连接三菱
MELSEC-Q系列PLC，无需编写PLC通信程序。
