CD3系列激光位移传感器CD3-30N/P/CN/CP-50N/P/CN/CP-80N/P/CN/CP -100N/P/CN/CP -250N/P/CN/CP

CD3系列激光位移传感器CD3-30N/P/CN/CP-50N/P/CN/CP-80N/P/CN/CP -100N/P/CN/CP -250N/P/CN/CP
产品名称：CD3系列激光位移传感器CD3-30N/P/CN/CP-50N/P/CN/CP-80N/P/CN/CP -100N/P/CN/CP -250N/P/CN/CP
所属类别：激光位移传感器
产品人气：3182
更新日期：2019/3/11 9:03:11
询价

产品介绍

激光检测仪，激光测量仪，激光位移测量，CD3系列激光位移传感器CD3-30N/P/CN/CP-50N/P/CN/CP-80N/P/CN/CP -100N/P/CN/CP -250N/P/CN/CP



激光位移传感器CD3系列

激光位移传感器CD3系列产品特点：


● 采用高精度CMOS感光元器件。


● 模拟量输出设有跨度（SPAN）和归零设定功能，以满足各种


应用的需求。


● 可预设模拟量的上下限值作为报警输出。


● 内置数字显示器。

● 按键示教，数显面板，操作简便。简易的示教按键，便于监视的数字显示器。

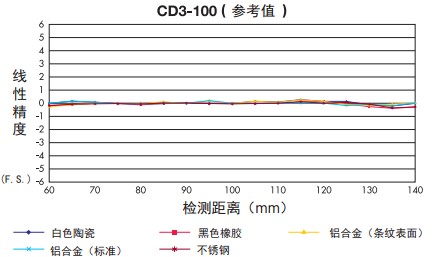

● 无论是反射率高的光泽面，还是如黑色橡胶等低反射率的物体，CD3系列均能稳定测量。

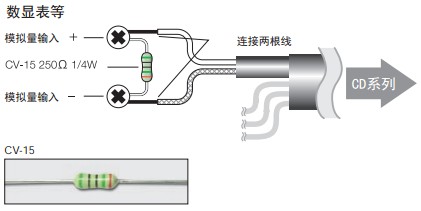

● 电压输出转换器CV-15
若需要将4-20mA模拟电流输出转换成1-5V模拟电压输出,则可连接电阻CV-15 。

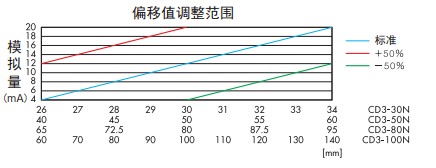

● 偏移值
设定偏移值是一个补偿功能，可对正负极模拟输出值进行反转。
设定范围为传感器检测距离的±50% 。

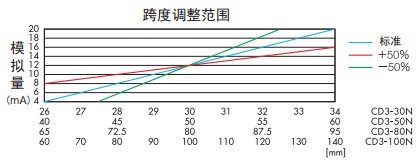

● 跨度调整
调整跨度值改变测量值（位移量）与距离之间的比例关系。
设定范围为传感器检测距离的±50% 。
● 超出量程时的模拟量输出保持功能
当模拟量值超出量程时，有如下两种保持功能可选：
CLP 模式：模拟量值保持输出24mA ；
HOLD 模式：模拟量输出值为正常测量时的后一个测量值。

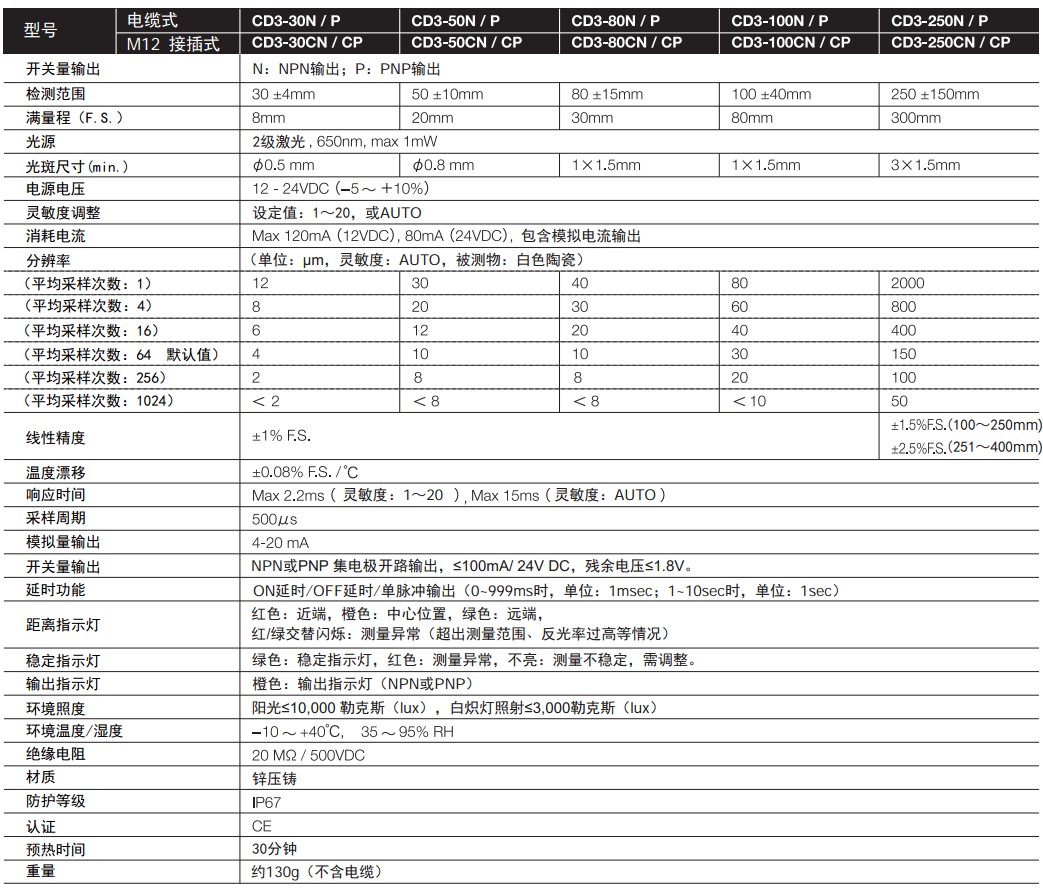

激光位移传感器CD3系列技术参数：

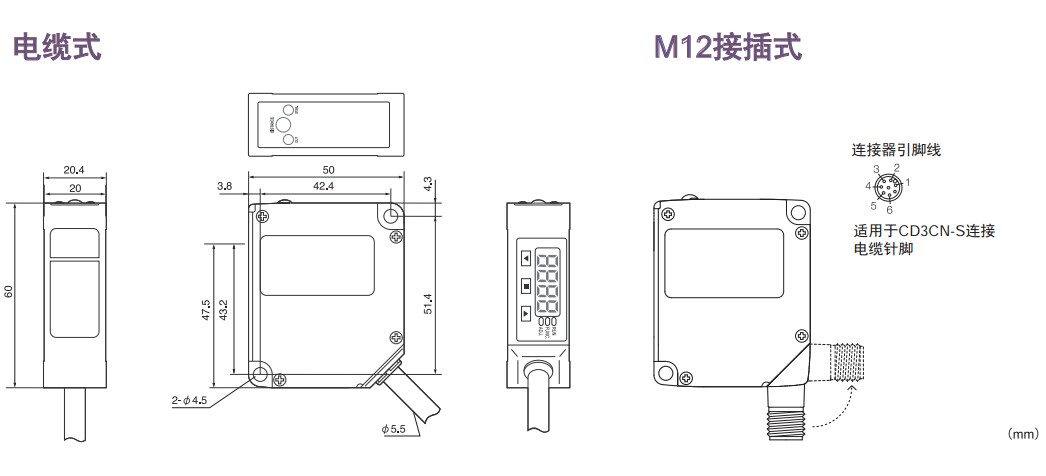

激光位移传感器CD3系列外型尺寸：

点击图片放大（单位：mm）


激光位移传感器CD3系列应用范围：

PCB板平整度检测

for material handling(ZR-350)






同时连接多个CD3感应头，检测PBC板的平整度。

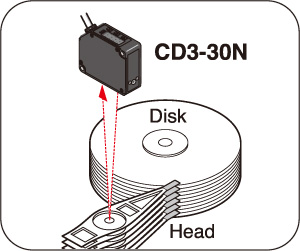

硬盘驱动器手臂的定位检测

Beverage industry(ZR-QX200)







通过CD3系列定位硬盘驱动器（HDD）手臂的位置。

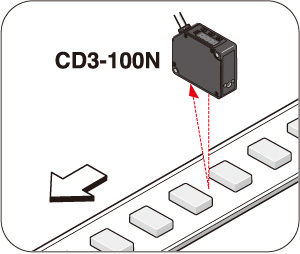

工件厚度测量

Car on the production line(ZT-1200)






CD3系列可以稳定测量传送带上的工件的厚度。

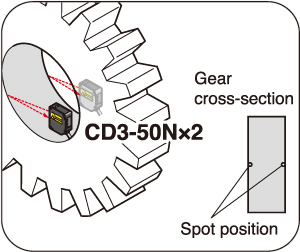

测量齿轮内径

PCB(BGS-Z10N)







采用两个CD3感应头可以测量齿轮的内径。

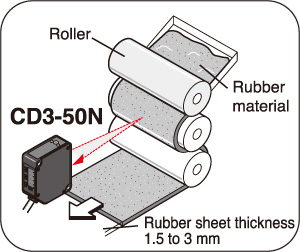

测量橡胶薄片厚度

PCB(BGS-Z10N)







通过CD3系列测量橡胶薄片的厚度。
