CW 测微计系列产品介绍
产品描述
名称： CW1-012A0、CW2-012A0
材料： 铝合金
种类： 测微计
·IP65高防护等级，防水防油，可在恶劣环境下工作
·100次/s高速数据采集
·工作寿命可达1000万次，真正的持久耐用。
·多种信息组合采集方案，可同时采集64个单元数据
| 货号 | 测量范围 | 分辨率 | 精度 |
| CW1-012A0 | 0-12mm | 0.001mm/0.00001" | 4μm |
| CW1-012A0 | 0-12mm | 0.01mm/0.0001" | 15μm |
产品描述
名称： CW1-012A0、CW2-012A0
材料： 铝合金
种类： 测微计
·IP65高防护等级，防水防油，可在恶劣环境下工作
·100次/s高速数据采集
·工作寿命可达1000万次，真正的持久耐用。
·多种信息组合采集方案，可同时采集64个单元数据
| 货号 | 测量范围 | 分辨率 | 精度 |
| CW1-012A0 | 0-12mm | 0.001mm/0.00001" | 4μm |
| CW1-012A0 | 0-12mm | 0.01mm/0.0001" | 15μm |
测微计，探规，测微头，笔测头，线性测微计CW-141/CW-341/CW-151/CW-351/CW-161/CW-361

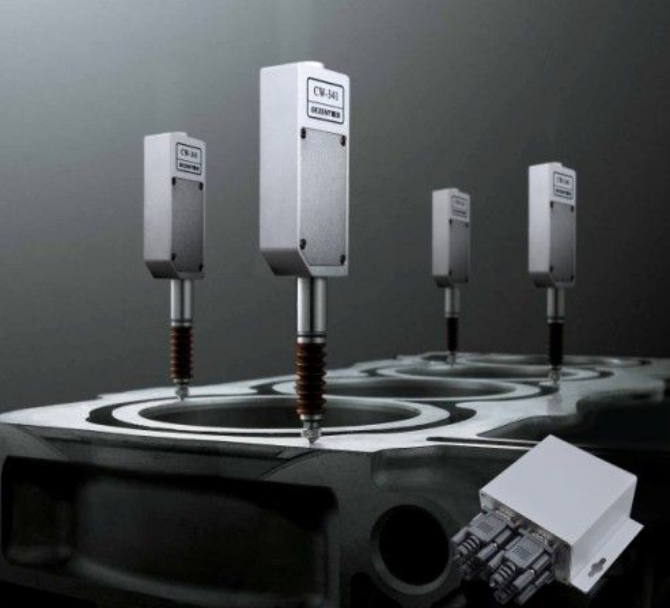

CW 测微计系列产品是一种性价比高的接触式长度测量传感器，可用于机械加工、注塑、板金等行业的产品尺寸的自动检测。该系列产品精度高，千分测微计重复定位精度可达 1um，全程误差小于 4um，同时测微计是按工业环境设计，可防油防水，使用稳定可靠。能提供多个测微计单元的组合方案，可以同时收集 64 个单元数据，数据传输按标准协议，方便连接电脑和 PLC。
测微计主要特点：
l 结构简单，接线方便,高性价比

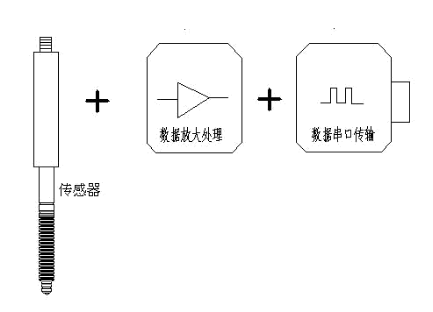

常用的电感式和光栅式测头，本身只是一个传感器部分，需要外接数据放大器和串口通讯模块才能与电脑和 PLC 连
接。测微计内部集成了传感器和放大、传输等三个模块，它通过简单的转接器直接连接电脑或可编程控制器（PLC），接 线 方 便 ， 性 价 比 高 。
l 结实耐用

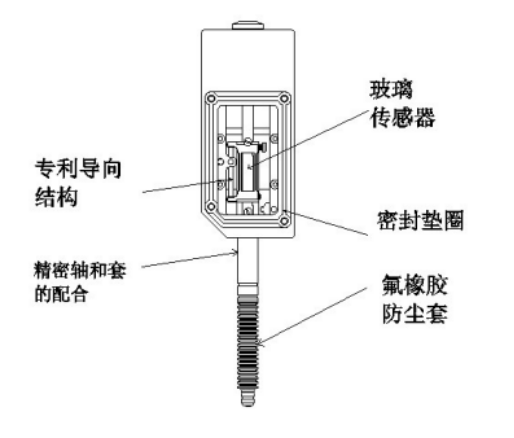

产品按 IP67 防护等级设计，安装有密封圈和耐油柔韧性好的氟橡胶防尘套，可防尘防水，能在生产现场使用。采用导向结构，传感器极板之间是无摩擦移动，使用寿命长，在保证精度的前提下，测头可反复运动 1000 万次以上，远远大于现有的量表，特别适合于批量检测的需要。
l 精度高，稳定可靠
采用容栅传感原理，传感器的基板使用玻璃材料，微米级的轴和套的配合，保证了精度
和稳定性，重复定位精度 1um，全程精度 4um
l 快速组成多测微计测量系统

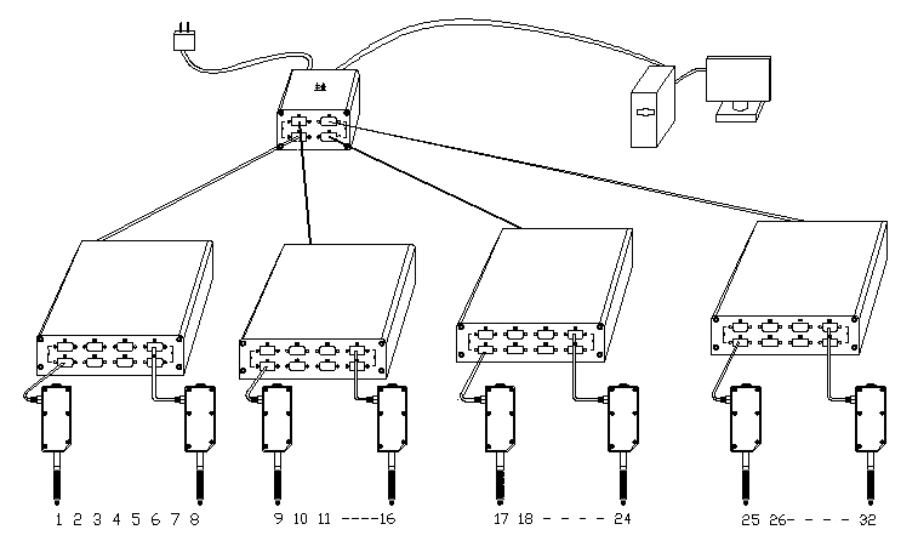

提供多种类型集线器，可以把多个测微计组合成测量系统，数据进电脑和 PLC 处理 64 个。下面是 32 个测微计组合的示意图
l 提供显示盒组成廉价自动测试系统
晶准测微计系列还提供数据显示控制盒，它可以显示当前测微计的数据，并且能设置上下公差，具有超差报警，而其公差比较结果可以输出，驱动外部设备。
用户检测点少，建议采用这样的廉价方案组成自动化检测系统。
l 标准协议
CW 测微计系统是按照标准的 MODBUS 协议，与现有的可编程控制器（PLC）非常方
便的通讯。
应用

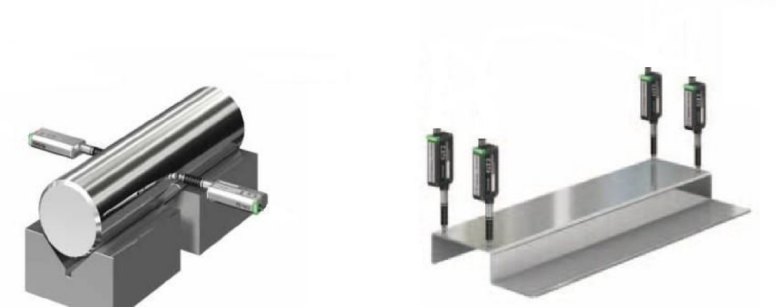

一．千分测微计适用于精密加工时的零件测量
检查轴直径 检测扭曲度

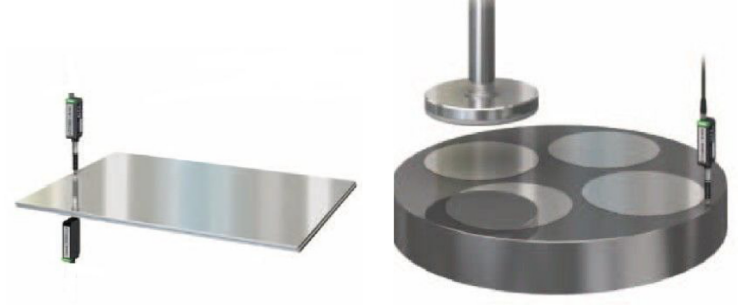

检测钢板的厚度 平行度检测
二．百分测微计适合产品形状测量，例如在汽车玻璃、板金等检具上使用
汽车玻璃、板金等部件，它们的形状复杂，要检测的尺寸点往往非常多，由于 CW 测
微计具有性价比高并且具有多达 64 个测头组合的优点，所以非常适合使用。
图片为挡风玻璃检具，红色箭头处安装了测微计
CW 测微计系列规格类型：

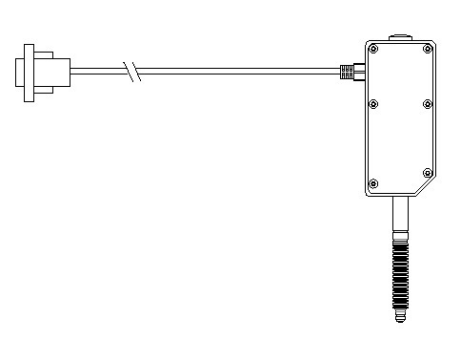

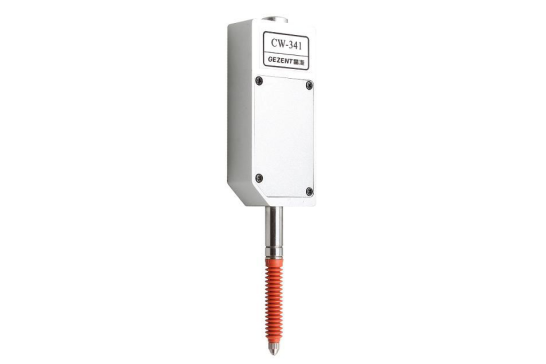

插头型 CW-141(341)

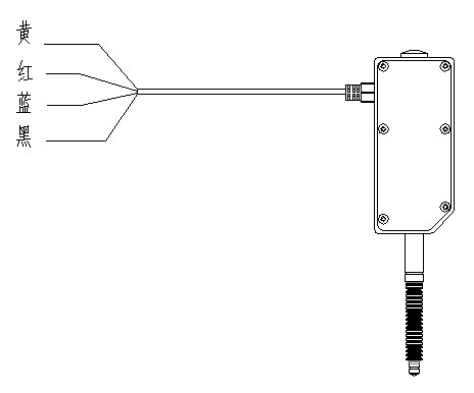

引线型 CW-141A(341A)
端口输出说明
插头型（CW-141 CW-341） | 引线型(CW-141A | CW-341A) | |||||||||
引脚编号 | 功能 | 引脚颜色 | 功能 | ||||||||
2 | TXD(数据 OUT) | 黄 | 5V（电源） | ||||||||
3 | RXD(数据 IN) | 红 | GND(地) | ||||||||
4 | 5V（电源） | 蓝 | RXD(数据 IN) | ||||||||
5 | GND(地) | 黑 | TXD(数据 OUT) | ||||||||
技术指标 | |||||||||||
规格 | |||||||||||
类型 | 百分测微计 | 千分测微计 | 百分测微计 | 千分测微计 | |||||||
型号 | CW-141 | CW-341 | CW-141A | CW-341A | |||||||
检测系统 | 容栅测量系统，玻璃材料传感器 | ||||||||||
测量范围 | 12 mm | ||||||||||
分辨率 | 10um | 1um | 10um | 1um | |||||||
重复定位精度 | 10um | 1um | 10um | 1um | |||||||
全程精度 | 20um | 3um | 20um | 3um | |||||||
工作电压 | 5V | ||||||||||
工作电流 | <18mA | ||||||||||
测量力 | 1.2N | ||||||||||
数据更新速度 | 10ms（100 次/S） | ||||||||||
外壳保护等级 | IP67(带防尘套) | ||||||||||
使用寿命 | 反复测量 1000 万次（保证精度） | ||||||||||
出线方式 | DB9 针 | DB9 针 | 四芯出线 | 四芯出线 | |||||||
引线长度 | 2m | ||||||||||
尺寸 | 149*36*19mm | 夹持位置直径 8mm | |||||||||
测微计通讯协议
一、数据帧格式：
RTU 模式
通讯参数：波特率 38400
数据帧：1 个起始位，8 个数据位，无奇偶校验，2 个停止位
二．读测微计数据
主机查询命令 | 测微计响应 | |||||||
01 03 00 00 00 02 C4 0B | 01 03 04 01 00 12 35 37 78 | |||||||
地址码 | 01H | 地址码 | 01H | |||||
功能码 | 03H | 功能码 | 03H | |||||
访问寄存器首 | 00H | 数据字节长度 | 04H | |||||
地址 | 00H | 数据字 1 高 8 位 | 01H | 测微计 | 标志位 | |||
数据 | ||||||||
数据字长度 | 00H | 数据字 1 低 8 位 | 00H | |||||
02H | 数据字 2 高 8 位 | 12H | 测量数据 | |||||
CRC（低 8位） | C4H | 数据字 2 低 8 位 | 35H | （16 进制） | ||||
CRC（高 8 位) | 0BH | CRC（低 8 位） | 37H | |||||
CRC（高 8 位) | 78H | |||||||
说明：
1） 上面主机与测微计通讯的举例，主机发出 8 个字节取数命令，测微计回应 9 个字节数据，
高位在前，蓝色部分为测微计测量数据。
2） 测量数据为 4 个字节，开始字节为符号位，代表正负号，第 3 和第 4 字节为十六进制测
量数据，分辩率为 1um。
3） 案例中的测量数据转成十进制分别为：4661，由于符号位为 01H，表示为负数，且分辨率
为 1um，所以实际位移长度为-4.661mm 4） 本机 CRC 效验码采用为 16 位 CRC 效验码,多项式为 X^16+X^15+X^2+1，查表算法举例见
附录
三．测微计清零
主机清零命令 | 测微计响应 | |||||
01 06 08 00 AB 56 74 A4 | 01 06 08 00 AB 56 74 A4 | |||||
地址码 | 01H | 地址码 | 01H | |||
功能码 | 06H | 功能码 | 06H | |||
访问寄存器首 | 08H | 寄存器首地址 | 08H | |||
地址 | 00H | 00H | ||||
清零命令符 | ABH | 清零命令符 | ABH | |||
56H | 56H | |||||
CRC（低 8 位） | 74H | CRC（低 8 位） | 74H | |||
CRC（高 8 位) | A4H | CRC（高 8 位) | A4H | |||
1） 此命令可把测微计清零。
2） 本机 CRC 效验码采用为 16 位 CRC 效验码,多项式为 X^16+X^15+X^2+1，查表算法举例见附录
测微计夹持方式

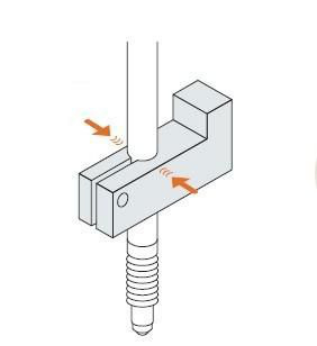

1. 采用传统量表的夹持方式

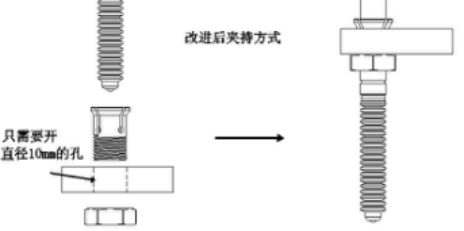

2. 锁紧夹套（选配件）
传统的量表架夹持是两个方向夹紧，夹持效果不太好，用力过大会损坏测微计，我们提供的夹套是多方向夹紧，既牢固又安全。

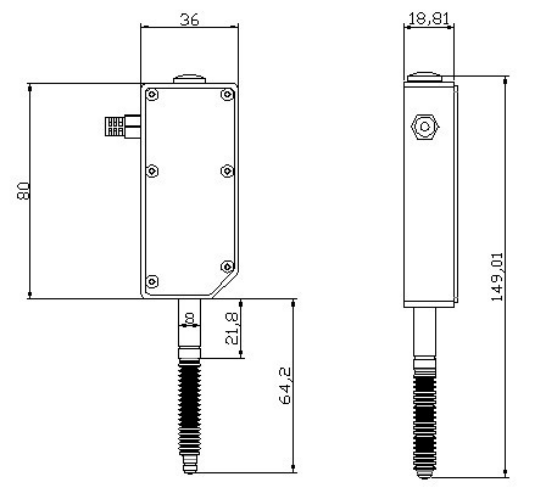

测微计外形尺寸
使用注意事项：

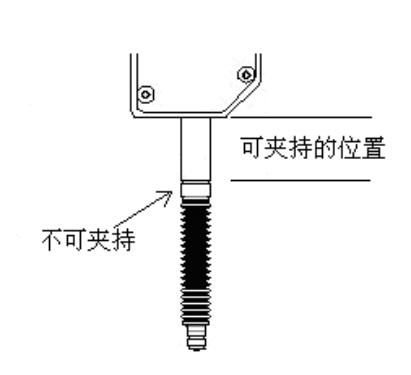

测微计夹持位置要在环槽的上部，下部是不能被夹，否则会引起测杆移动困难。见下图
