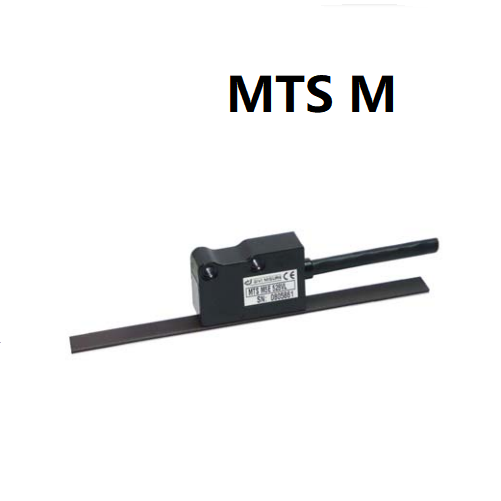

增量式磁头MTS M
• 可读出线性和角度位置的磁性读头。
• 分辨率高达 0.5 μm。
• 非接触式读数。
• 非常容易和快速的安装整个测量系统,校准公差范围大。
• 小尺寸，可以安装在狭小的空间。
• 磁条由磁化塑料铁氧体带组成，栅距为2 +2毫米。塑料铁氧体通
过不锈钢带和已经预备好的粘合带为机床提供一个方便的应用支持。
• 可用的磁条为 MP200 or MP200Z (参考指标的位置可根据需求设置)。
增量式磁头MTS M技术参数：
| Cod. MTS | M | ||||||||
| 磁极距 | 2+2 mm | ||||||||
| 参考点类型 | C = 恒定距离 (每2 mm) ** E = 可选择处 Z = 在磁条上某位置处 | ||||||||
| 分辨率(µm) | 1000 | 500 | 100 | 50 | 25 | 10 | 5 | 1 | 0.5 |
| 精度(µm) *** | 15 | 10 | 8 | ||||||
| zui快移动速度 | up to 30 m/s (查看相关表格) | ||||||||
| zui小信号间隔 | 查看相关表格 | ||||||||
| 重复定位精度 | ± 1 增量 **** | ||||||||
| A, B 和I₀ 输出信号 | LINE DRIVER / PUSH-PULL | ||||||||
| 抗振性(EN 60068-2-6) | 300 m/s₂ [55 2000 Hz] | ||||||||
| 抗冲击性 (EN 60068-2-27) | 1000 m/s₂(11 ms) | ||||||||
| 保护等级 (EN 60529) | IP 67 | ||||||||
| 操作温度 | -15 °C ÷ 80° C (-40 °C ÷ 80° 特殊需要） | ||||||||
| 储存温度 | -30°C ÷ 90°C(-45°C ÷ 90°C特殊需求) | ||||||||
| 相对湿度 | 1 | ||||||||
| 电源 | 5 28 Vdc 5% | ||||||||
| 无负载电流消耗 | 60 mAMAX | ||||||||
| 带负载电流消耗 | 140 mAMAX (with 5 V and R = 120 ) 90 mAMAX (with 28 V and R = 1.2 k) | ||||||||
| 电气连接 | 查看相关表格 | ||||||||
| 电气保护 | 极性反接和短路保护 | ||||||||
| 重量 | 40 g | ||||||||
| * 外部延长线中的电源线横截面面积至少0.5 mm2。 |
| ** 分辨率1000 um时，恒定步距是4 mm。 |
| *** 获得所公布的精度，需要遵循操作手册中的安装公差。减小磁头和磁条的距离，可获得更好的精度。 |
| **** 在分辨率0.5 um时，重复定位精度为± 3 增量。 |
增量式磁头MTS M产品选型：
示例：磁性传感器 MTS M 1 C 528V L M02 / N SC F
| 类型 | 磁间距 | 分辨率 | 参考点 | 供电电压 | 输出型号 | 线缆 | 接头 | 编程 | 速度 | 特殊 |
| MTS | M | 1 | C | 528V | L | M02 | SC | F | ||
| MTS | M = 2+2mm | 1K= 1000µm 100= 100µm 1= 1µm | C = 恒定步距 E = 外部可选位置 Z= 磁条上某处 | 528V= 5+28Vdc 5285=5+28Vdc 5V输出 | L = LINE-DRIVER Q=PUSH-PULL | M02 = 2m M03=3m N-PVC S=PUR | SC = 无接头 Cnn=接头型号 | F=e固定版本 V=可编程 G=配合GVS 100 | No Cod=标准 05=5m/S 07=7m/s | NO cod=标准 SPnn=special nn |
