加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position)。

　　形位公差术语 根据GB/T1182-2008 已改为 新术语 几何公差。

　　包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。

　　后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。20世纪50年代前后，工业化国家就有形位公差标准。国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。中国于1980年颁布形状和位置公差标准，其中包括检测规定。形状公差和位置公差简称为形位公差。

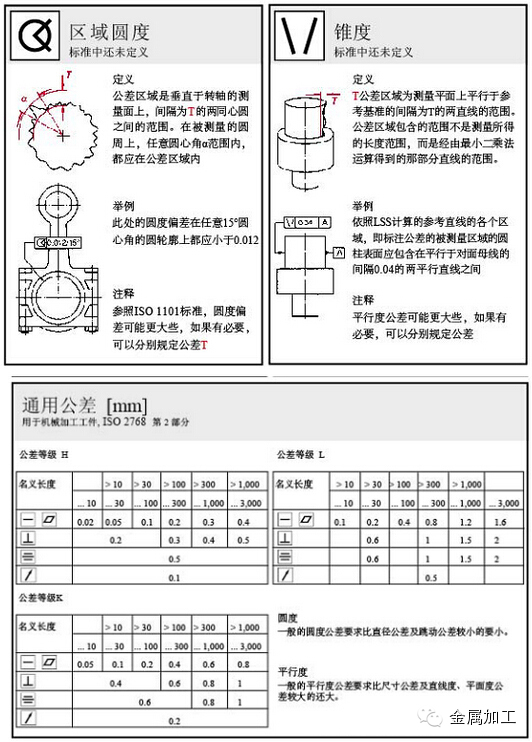

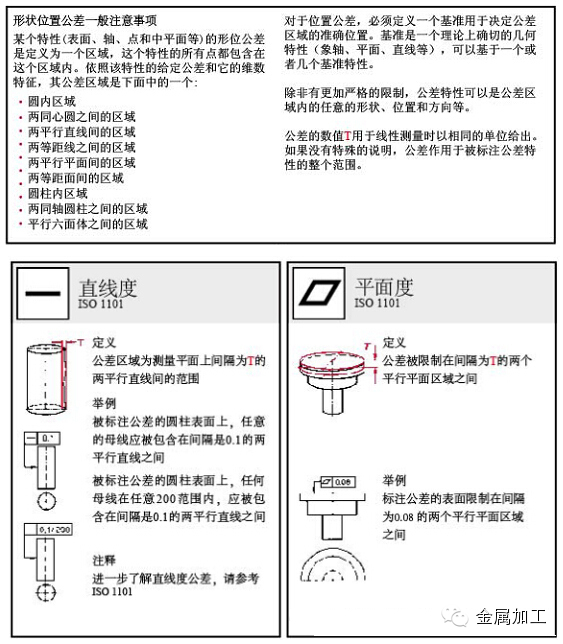

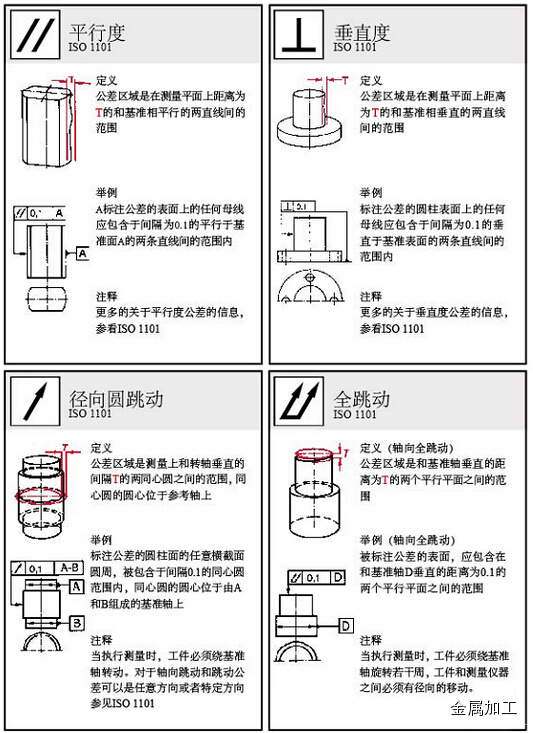

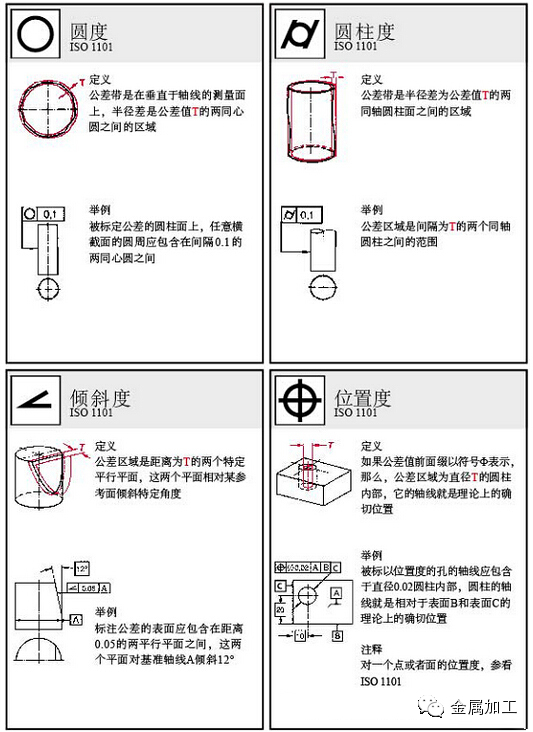

　　下列图表有利于金粉更直观的了解其概念。

　　测量方法

　　形状误差

　　指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。

　　如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。

　　位置误差

　　指零件上的结构要素在加工时可能产生的相对位置上的误差。

　　如：阶梯轴的各回转轴线可能有偏移等。

　　目前有一种测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等，数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析，可以大大提高机械测量效率。【金属加工微信，内容不错值得关注！】

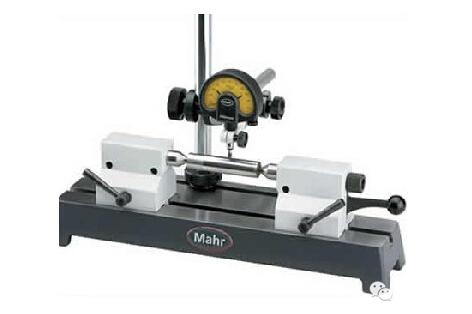

　　测量仪器：偏摆仪、百分表（或其他指示表）、数据采集仪

　　测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析，各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
